本申請涉及軌道車輛測試，具體地，涉及一種軌道車輛霍爾速度傳感器測試裝置及系統。

背景技術：

1、軌道車輛為確保安全、精準的行駛，每輛單車上均裝配有四根高精度的霍爾速度傳感器，這些傳感器負責實時監測車輛的運行速度。在進行單車制動測試時，為確保數據的準確性與試驗的順利進行，工作人員需先將霍爾傳感器人工拆卸。隨后，一人專門負責操作速度模擬器，將其與霍爾速度傳感器緊密連接。當速度模擬器啟動后，其內部的電機會驅動測速齒輪迅速旋轉。這一旋轉動作使得測速齒輪精確切割霍爾速度傳感器測試探頭的磁場，進而觸發霍爾速度傳感器產生不同頻率的速度脈沖信號。這些信號沿著精心布設的線路迅速傳輸至制動控制單元。制動控制單元?jiǎng)t通過先進的算法將這些脈沖信號精準轉換為速度數據。在現有的調試流程中，工程師通過制動控制單元的專用調試軟件與制動控制單元建立穩定的連接，從中讀取霍爾速度傳感器捕獲的實時速度信息。若軟件顯示有速度值，即證明霍爾速度傳感器工作正常，從而為軌道車輛的安全行駛提供堅實保障。

2、上述測試過程高度依賴人工操作：人工成本高昂：現有技術方案需要兩名操作員協同工作，這不僅增加了人工成本，還限制了生產效率和規模。操作復雜度高：由于測試步驟繁瑣，操作員需要接受專業培訓，增加了培訓和管理的復雜性。人為錯誤風險：人工操作不可避免地存在誤差，可能影響測試結果的準確性。缺乏直觀顯示：速度模擬器無法直接顯示速度值，使得操作員無法實時掌握測試進度和結果。輸出值監控缺失：由于無法監測速度模擬器的輸出值，操作員無法準確判斷其工作狀態，從而影響測試的準確性。

技術實現思路

1、本申請實施例中提供了一種軌道車輛霍爾速度傳感器測試裝置及系統，以解決現有速度模擬器無法直接提供速度值、測試系統測試進度無法掌握的問題。

2、為了達到上述目的，本申請?zhí)峁┤缦录夹g(shù)方案：

3、一種軌道車輛霍爾速度傳感器測試裝置，包括速度模擬裝置，用于與霍爾速度傳感器的探頭連接，模擬車輛運行速度并產生相應的測試速度信號；所述速度模擬裝置包括：

4、固定殼體，設有主控電路板、第一無線通信模塊和測速齒輪模塊，所述主控電路板分別與所述第一無線通信模塊和所述測速齒輪模塊連接，所述第一無線通信模塊用于與上位機通信連接；所述主控電路板根據上位機的測試指令以預設轉速控制所述測速齒輪模塊轉動，并將所述測試速度信號經所述第一無線通信模塊發送至上位機。

5、可選地，所述測速齒輪模塊包括：

6、測速齒輪、伺服驅動模塊和伺服電機，所述伺服驅動模塊分別與所述主控電路板和所述伺服電機連接，用于驅動所述伺服電機帶動所述測速齒輪以預設轉速轉動。

7、可選地，所述速度模擬裝置還包括：

8、顯示模塊，位于所述固定殼體上，與所述主控電路板連接，用于顯示所述測速齒輪模塊的實際轉速值。

9、可選地，所述速度模擬裝置還包括：

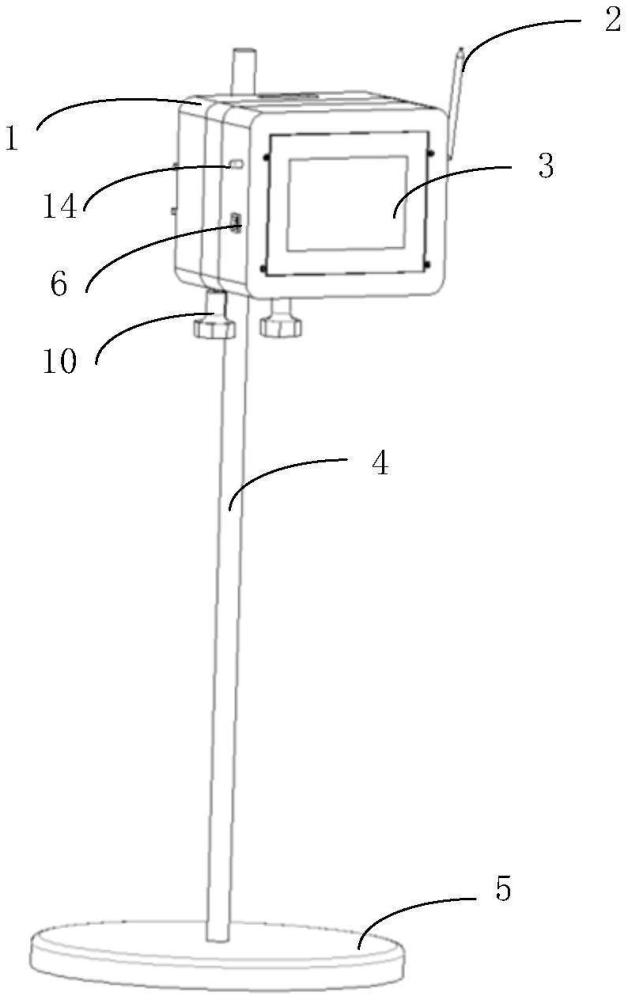

10、支撐桿和底座，所述支撐桿的頂部設有所述固定殼體，所述支撐桿的底部與所述底座固定。

11、可選地，所述速度模擬裝置還包括：

12、位置調節組件，包括橫向滑移件以及位于所述固定殼體的背側的滑道，所述滑道沿水平方向延伸，所述橫向滑移件位于所述支撐桿上，且與所述滑道滑動連接；

13、所述橫向滑移件套裝于所述支撐桿上，且能夠沿所述支撐桿豎向移動并固定。

14、可選地，所述速度模擬裝置還包括：

15、橫向滑移鎖緊組件，位于所述橫向滑移件上，且垂直于所述滑道方向設置，所述滑移鎖緊組件的一端能夠抵接于所述滑道進行鎖緊。

16、可選地，所述支撐桿上設有豎向滑道；

17、所述速度模擬裝置還包括豎向滑移鎖緊組件，位于所述橫向滑移件的背側，包括豎向滑移件和豎向鎖緊件，所述豎向滑移件套裝于所述支撐桿的豎向滑道上，所述豎向鎖緊件位于所述豎向滑移件上，并能夠?qū)⑺鲐Q向滑移件與所述豎向滑道鎖緊。

18、可選地，所述速度模擬裝置還包括：

19、分別位于所述固定殼體上的電源、電源指示燈和電源開關，所述電源指示燈和所述電源開關位于所述固定殼體的外側面。

20、可選地，所述速度模擬裝置為4組，分別與軌道車輛的四軸的霍爾速度傳感器對應設置。

21、本申請?zhí)峁┮环N軌道車輛霍爾速度傳感器測試系統，包括：

22、上述實施例任一項所述的軌道車輛霍爾速度傳感器測試裝置；

23、上位機，分別與軌道車輛的制動控制單元以及所述軌道車輛霍爾速度傳感器測試裝置的速度模擬裝置連接；

24、所述上位機用于向所述軌道車輛霍爾速度傳感器測試裝置的速度模擬裝置發送測試指令，以及接收所述速度模擬裝置的測試速度信號，并根據所述測試速度信號以及霍爾速度傳感器的實際速度信號進行判斷，得到測試結果。

25、可選地，還包括：

26、監控平臺，與所述上位機連接，用于顯示測試數據以及保存測試結果。

27、采用本申請實施例中提供的一種軌道車輛霍爾速度傳感器測試裝置及系統，相較于現有技術，具有以下技術效果：

28、速度模擬裝置的固定殼體包括主控電路板、第一無線通信模塊和測速齒輪模塊，第一無線通信模塊與上位機通信連接，主控電路板根據上位機的測試指令以預設轉速控制測速齒輪模塊轉動，并將測試速度信號經第一無線通信模塊發送至上位機，由此以使模擬車輛運行速度并產生相應的測試速度信號，便于作業人員獲取速度模擬裝置的測試速度信號，提高測試準確性；同時提高測試裝置的自動化和智能化水平，減少人工操作的復雜性和錯誤率。

技術特征：

1.一種軌道車輛霍爾速度傳感器測試裝置，其特征在于，包括速度模擬裝置，用于與霍爾速度傳感器的探頭連接，模擬車輛運行速度并產生相應的測試速度信號；所述速度模擬裝置包括：

2.根據權利要求1所述的軌道車輛霍爾速度傳感器測試裝置，其特征在于，所述測速齒輪模塊包括：

3.根據權利要求2所述的軌道車輛霍爾速度傳感器測試裝置，其特征在于，所述速度模擬裝置還包括：

4.根據權利要求1所述的軌道車輛霍爾速度傳感器測試裝置，其特征在于，所述速度模擬裝置還包括：

5.根據權利要求4所述的軌道車輛霍爾速度傳感器測試裝置，其特征在于，所述速度模擬裝置還包括：

6.根據權利要求5所述的軌道車輛霍爾速度傳感器測試裝置，其特征在于，所述速度模擬裝置還包括：

7.根據權利要求5所述的軌道車輛霍爾速度傳感器測試裝置，其特征在于，所述支撐桿上設有豎向滑道；

8.根據權利要求1所述的軌道車輛霍爾速度傳感器測試裝置，其特征在于，所述速度模擬裝置還包括：

9.根據權利要求1所述的軌道車輛霍爾速度傳感器測試裝置，其特征在于，所述速度模擬裝置為4組，分別與軌道車輛的四軸的霍爾速度傳感器對應設置。

10.一種軌道車輛霍爾速度傳感器測試系統，其特征在于，包括：

11.根據權利要求10所述的軌道車輛霍爾速度傳感器測試系統，其特征在于，還包括：

技術總結
本申請實施例中提供一種軌道車輛霍爾速度傳感器測試裝置及系統，其中，測試裝置包括速度模擬裝置，速度模擬裝置的固定殼體包括主控電路板、第一無線通信模塊和測速齒輪模塊，第一無線通信模塊與上位機通信連接，主控電路板根據上位機的測試指令以預設轉速控制測速齒輪模塊轉動，并將測試速度信號經第一無線通信模塊發送至上位機，由此以使模擬車輛運行速度并產生相應的測試速度信號，便于作業人員獲取速度模擬裝置的測試速度信號，提高測試準確性；同時提高測試裝置的自動化和智能化水平，減少人工操作的復雜性和錯誤率。

技術研發人員：張健,張召星,孫慧,張連軍,高棟梁,張川寶,王龍,常立國,劇少英,張鈺薇
受保護的技術使用者：中車唐山機車車輛有限公司
