本發明涉及監測設備，具體為一種基于多層級陣列傳感結構的自然資源監測裝置。

背景技術：

1、自然資源是指自然界中人類可以直接獲得用于生產和生活的物質；如：生物、水、土地資源等，為了能夠合理利用自然資源和保護自然資源，需要自然資源加以監測，對自然資源進行監測的過程中需要將監測設備放置在固定的位置。

2、公告號為cn116123415a的中國專利公開了一種自然資源監測裝置，包括基板，基板的底部四角安裝有移動輪，基板的左右兩端連接有定位座，基板的頂部中段連接有承接座，承接座與定位座之間轉動連接有螺桿，螺桿的外壁螺接有螺母座，承接座的上方設有升降臺，升降臺端部與螺母座之間鉸接有牽引桿，升降臺的底部中心連接有第一電機，第一電機的頂部輸出端連接有中心軸，中心軸的頂部連接有監測箱，監測箱內設有檢測器，監測箱的頂部連接有頂座，監測箱的前端開設有矩形口；該專利結構設計合理，便于對自然資源進行全方位監測，能夠避免生物活動干擾設備使用，保證了裝置的穩定運行，達到了良好的外部防護效果。

3、上述專利的監測裝置在實際使用過程中，受限于場地環境影響，無法檢測到不同高度的風力影響，監測效果不佳；因此，不滿足現有的需求，對此我們提出了一種基于多層級陣列傳感結構的自然資源監測裝置。

技術實現思路

1、本發明的目的在于提供一種基于多層級陣列傳感結構的自然資源監測裝置，解決了上述背景技術中提出的監測裝置在實際使用過程中，受限于場地環境影響，無法檢測到不同高度的風力影響，監測效果不佳的問題。

2、為實現上述目的，本發明提供如下技術方案：一種基于多層級陣列傳感結構的自然資源監測裝置，包括監測裝置主體外殼，所述監測裝置主體外殼的內部安裝有若干個下層環境外力檢測板，所述下層環境外力檢測板的上方安裝有若干個上層環境外力檢測板，所述上層環境外力檢測板和下層環境外力檢測板的內部均貫穿有連接桿，所述上層環境外力檢測板和下層環境外力檢測板與連接桿之間安裝有定位卡簧，所述上層環境外力檢測板和下層環境外力檢測板的下端均安裝有傳感器模塊，所述傳感器模塊的前端安裝有承撞板，且所述傳感器模塊的后端安裝有接觸板。

3、優選的，所述監測裝置主體外殼的上端設置有一體成型的防滑框體，所述防滑框體的上端焊接連接有支撐架，所述支撐架的上端焊接有連接板。

4、優選的，所述上層環境外力檢測板內部的連接桿兩端與連接板固定連接，所述下層環境外力檢測板內部的連接桿兩端與監測裝置主體外殼固定連接，所述監測裝置主體外殼的下端設置有一體成型的定向導板，所述下層環境外力檢測板通過定向導板與監測裝置主體外殼滑動連接。

5、優選的，所述監測裝置主體外殼的前端安裝有主攝像頭，所述主攝像頭的上方安裝有固定框體，所述固定框體與支撐架通過固定螺絲連接，且所述固定框體的內部安裝有測距傳感器，所述測距傳感器通過滑槽與固定框體滑動連接。

6、優選的，所述監測裝置主體外殼的內部設置有一體成型的調節槽，所述調節槽的一側安裝有碰撞傳感器，所述碰撞傳感器用于檢測接觸板的壓力大小。

7、優選的，所述監測裝置主體外殼的上方安裝有防雨罩，所述防雨罩的上端設置有三角反射器，且所述防雨罩的下端安裝有插板，所述插板與監測裝置主體外殼通過固定螺絲連接，所述防雨罩的下方插入插板內部與插板卡合。

8、優選的，所述定位卡簧嵌入上層環境外力檢測板外部與上層環境外力檢測板嵌合，所述定位卡簧的后端設置有一體成型的回彈卡簧主體，所述回彈卡簧主體用于限位上層環境外力檢測板，所述定位卡簧前端的下方焊接連接有定位卡環，所述定位卡環與連接桿固定連接，且所述定位卡環的外側安裝有定位卡條，所述定位卡環通過定位卡條與監測裝置主體外殼和連接板固定連接。

9、優選的，所述傳感器模塊的內部安裝有振動傳感器，且所述承撞板和接觸板均嵌入傳感器模塊內部與傳感器模塊固定連接，所述上層環境外力檢測板和下層環境外力檢測板的上端均安裝有位移傳感器，所述位移傳感器與振動傳感器通過p?l?c模塊電性連接。

10、優選的，所述承撞板與傳感器模塊之間安裝有彈簧，且所述承撞板嵌入傳感器模塊內部與承撞板滑動連接，所述接觸板通過固定螺絲與傳感器模塊連接，所述上層環境外力檢測板和下層環境外力檢測板的內部設置有一體成型的滑動孔，所述連接桿通過滑動孔貫穿上層環境外力檢測板和下層環境外力檢測板與上層環境外力檢測板和下層環境外力檢測板滑動連接。

11、優選的，所述監測裝置主體外殼的下端安裝有gnss連接器，所述gnss連接器與監測裝置主體外殼通過固定螺絲連接，且所述gnss連接器用于無線傳輸傳感器的監測信息，所述監測裝置主體外殼的外部兩側均安裝有散熱器，所述散熱器的外部安裝有散熱風扇。

12、與現有技術相比，本發明的有益效果是：

13、1、本發明通過在監測裝置主體外殼的內部設置多個下層環境外力檢測板，下層環境外力檢測板的上方同樣排列多個上層環境外力檢測板，通過將監測裝置主體外殼的一端設置在風口處，根據實際工作環境，上層環境外力檢測板和下層環境外力檢測板受到外界因素影響，進行活動，每個上層環境外力檢測板和下層環境外力檢測板均受到連接桿和定位卡簧的限制，在受到外力的影響下，通過最外側的上層環境外力檢測板或者最外側的下層環境外力檢測板活動，傳感器模塊受到外力使得接觸板碰撞后端的承撞板，承撞板受到碰撞后，傳感器模塊內部的碰撞傳感器產生感應，以進行檢測自然風力資源大小效果，基于多層級陣列的傳感器，可以對環境進行具體分析，以實現最佳的監測效果。

14、2、本發明的監測裝置在工作過程中，傳感器模塊受到外力活動后，整體會受到定位卡簧的限位，進行回彈，從而持續保持位置穩定，并且通過位移傳感器時刻監測上層環境外力檢測板和下層環境外力檢測板的監測位置，并且通過連接桿輔助，保持上層環境外力檢測板和下層環境外力檢測板的位置穩定，提高工作效果。

15、3、本發明的監測裝置通過主攝像頭監測自然資源的周圍環境，并且通過調節多個測距傳感器，使得多個測距傳感器檢測不同自然資源的位置距離，以提高監測裝置的功能性，長期工作中，防雨罩在監測裝置主體外殼上方進行保護工作，適應室外工作，進一步提高功能性，通過gnss連接器進行接收遠程信號，傳輸實時監測數據，對自然資源進行檢測工作，并且通過散熱器降低裝置溫度，提高使用效果。

技術特征：

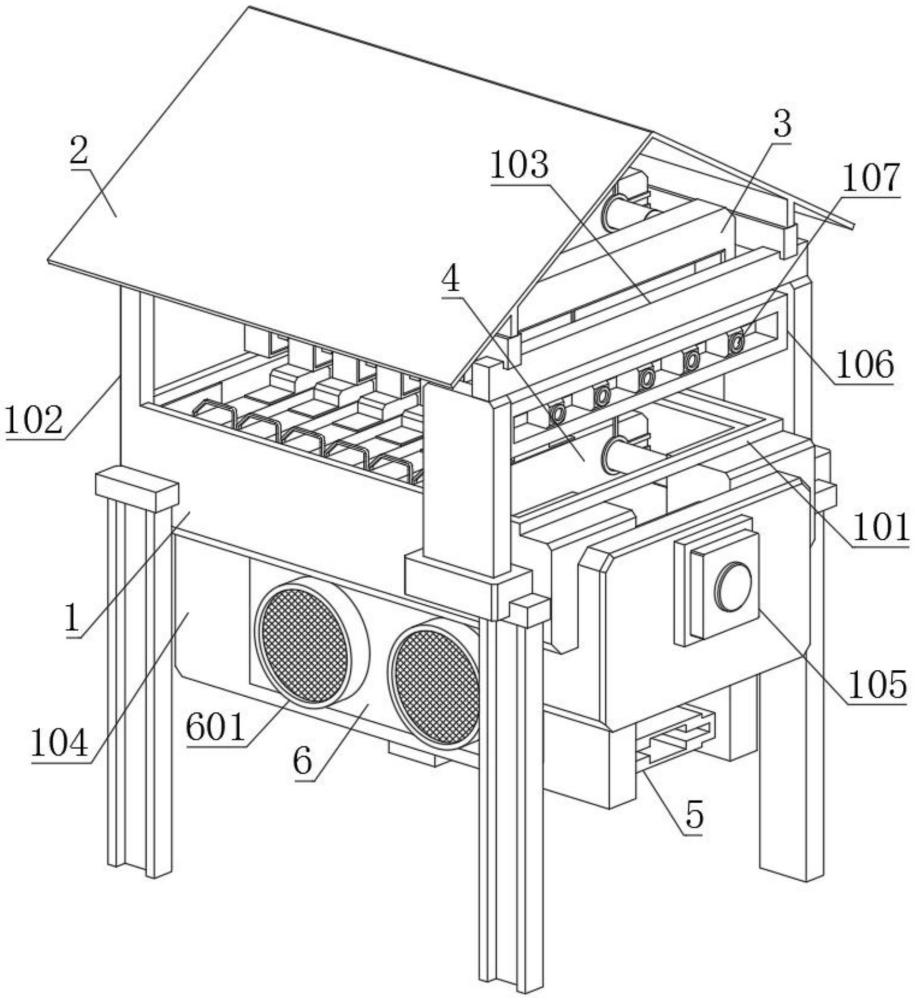

1.一種基于多層級陣列傳感結構的自然資源監測裝置，包括監測裝置主體外殼(1)，其特征在于，所述監測裝置主體外殼(1)的內部安裝有若干個下層環境外力檢測板(4)，所述下層環境外力檢測板(4)的上方安裝有若干個上層環境外力檢測板(3)，所述上層環境外力檢測板(3)和下層環境外力檢測板(4)的內部均貫穿有連接桿(108)，所述上層環境外力檢測板(3)和下層環境外力檢測板(4)與連接桿(108)之間安裝有定位卡簧(301)，所述上層環境外力檢測板(3)和下層環境外力檢測板(4)的下端均安裝有傳感器模塊(302)，所述傳感器模塊(302)的前端安裝有承撞板(303)，且所述傳感器模塊(302)的后端安裝有接觸板(305)。

2.根據權利要求1所述的一種基于多層級陣列傳感結構的自然資源監測裝置，其特征在于：所述監測裝置主體外殼(1)的上端設置有一體成型的防滑框體(101)，所述防滑框體(101)的上端焊接連接有支撐架(102)，所述支撐架(102)的上端焊接有連接板(103)。

3.根據權利要求2所述的一種基于多層級陣列傳感結構的自然資源監測裝置，其特征在于：所述上層環境外力檢測板(3)內部的連接桿(108)兩端與連接板(103)固定連接，所述下層環境外力檢測板(4)內部的連接桿(108)兩端與監測裝置主體外殼(1)固定連接，所述監測裝置主體外殼(1)的下端設置有一體成型的定向導板(104)，所述下層環境外力檢測板(4)通過定向導板(104)與監測裝置主體外殼(1)滑動連接。

4.根據權利要求2所述的一種基于多層級陣列傳感結構的自然資源監測裝置，其特征在于：所述監測裝置主體外殼(1)的前端安裝有主攝像頭(105)，所述主攝像頭(105)的上方安裝有固定框體(106)，所述固定框體(106)與支撐架(102)通過固定螺絲連接，且所述固定框體(106)的內部安裝有測距傳感器(107)，所述測距傳感器(107)通過滑槽與固定框體(106)滑動連接。

5.根據權利要求1所述的一種基于多層級陣列傳感結構的自然資源監測裝置，其特征在于：所述監測裝置主體外殼(1)的內部設置有一體成型的調節槽(110)，所述調節槽(110)的一側安裝有碰撞傳感器(109)，所述碰撞傳感器(109)用于檢測接觸板(305)的壓力大小。

6.根據權利要求1所述的一種基于多層級陣列傳感結構的自然資源監測裝置，其特征在于：所述監測裝置主體外殼(1)的上方安裝有防雨罩(2)，所述防雨罩(2)的上端設置有三角反射器，且所述防雨罩(2)的下端安裝有插板(201)，所述插板(201)與監測裝置主體外殼(1)通過固定螺絲連接，所述防雨罩(2)的下方插入插板(201)內部與插板(201)卡合。

7.根據權利要求1所述的一種基于多層級陣列傳感結構的自然資源監測裝置，其特征在于：所述定位卡簧(301)嵌入上層環境外力檢測板(3)外部與上層環境外力檢測板(3)嵌合，所述定位卡簧(301)的后端設置有一體成型的回彈卡簧主體(3011)，所述回彈卡簧主體(3011)用于限位上層環境外力檢測板(3)，所述定位卡簧(301)前端的下方焊接連接有定位卡環(3012)，所述定位卡環(3012)與連接桿(108)固定連接，且所述定位卡環(3012)的外側安裝有定位卡條(3013)，所述定位卡環(3012)通過定位卡條(3013)與監測裝置主體外殼(1)和連接板(103)固定連接。

8.根據權利要求1所述的一種基于多層級陣列傳感結構的自然資源監測裝置，其特征在于：所述傳感器模塊(302)的內部安裝有振動傳感器，且所述承撞板(303)和接觸板(305)均嵌入傳感器模塊(302)內部與傳感器模塊(302)固定連接，所述上層環境外力檢測板(3)和下層環境外力檢測板(4)的上端均安裝有位移傳感器(304)，所述位移傳感器(304)與振動傳感器通過plc模塊電性連接。

9.根據權利要求1所述的一種基于多層級陣列傳感結構的自然資源監測裝置，其特征在于：所述承撞板(303)與傳感器模塊(302)之間安裝有彈簧，且所述承撞板(303)嵌入傳感器模塊(302)內部與承撞板(303)滑動連接，所述接觸板(305)通過固定螺絲與傳感器模塊(302)連接，所述上層環境外力檢測板(3)和下層環境外力檢測板(4)的內部設置有一體成型的滑動孔(306)，所述連接桿(108)通過滑動孔(306)貫穿上層環境外力檢測板(3)和下層環境外力檢測板(4)與上層環境外力檢測板(3)和下層環境外力檢測板(4)滑動連接。

10.根據權利要求1所述的一種基于多層級陣列傳感結構的自然資源監測裝置，其特征在于：所述監測裝置主體外殼(1)的下端安裝有gnss連接器(5)，所述gnss連接器(5)與監測裝置主體外殼(1)通過固定螺絲連接，且所述gnss連接器(5)用于無線傳輸傳感器的監測信息，所述監測裝置主體外殼(1)的外部兩側均安裝有散熱器(6)，所述散熱器(6)的外部安裝有散熱風扇(601)。

技術總結
本發明公開了一種基于多層級陣列傳感結構的自然資源監測裝置，屬于監測設備技術領域。一種基于多層級陣列傳感結構的自然資源監測裝置，包括監測裝置主體外殼，上層環境外力檢測板和下層環境外力檢測板的內部均貫穿有連接桿，上層環境外力檢測板和下層環境外力檢測板的下端均安裝有傳感器模塊。本發明解決了現有的監測裝置受限于場地環境影響，無法檢測到不同高度的風力影響，監測效果不佳的問題，本發明通過最外側的上層環境外力檢測板或者最外側的下層環境外力檢測板活動，傳感器模塊內部的碰撞傳感器產生感應，以進行檢測自然風力資源大小效果，基于多層級陣列的傳感器，可以對環境進行具體分析，以實現最佳的監測效果。

技術研發人員：王然,劉曉煌,雒新萍,邢莉圓,李朝柱,王斐然,李俊楠,王超,趙宏慧
受保護的技術使用者：中國地質調查局自然資源綜合調查指揮中心
技術研發日：
技術公布日：2025/4/28
