本發明涉及一種測試工裝，具體為一種保持環膠層剪切力的測試工裝，屬于膠層剪切力測試。

背景技術：

1、某保持環是通過環氧樹脂膠水將金屬與高分子材料粘接而成的部件，環氧樹脂膠膠層的剪切力是保持環產品的一個重要參數，粘接力太小會導致使用過程中高分子層與金屬層分離，影響保持環的功能，引發安全事故，因此在保護環產品的加工過程中需要對相應的膠層剪切力進行測試。

2、常用的膠層剪切力測試方式是利用力學設備對金屬材料與金屬材料之間的膠層進行破壞性的拉升實驗，由于金屬材料強度較大，測量過程中金屬材料不會發生斷裂，其剪切力易于測量，而保持環的膠層剪切力測試需對金屬材料與高分子材料之間的膠層進行破壞性的拉升實驗，力學拉升實驗過程中，會造成高分子材料失效和碎裂，導致金屬材料與高分子材料之間的膠層剪切力無法測試，造成保持環膠層應力剪切力不易準確的測量，操作過程較為繁瑣，為此，我們提供了一種保持環膠層剪切力的測試工裝解決以上問題。

技術實現思路

1、為解決上述問題，本發明提供一種保持環膠層剪切力的測試工裝，以解決上述問題，具體技術方案為：

2、一種保持環膠層剪切力的測試工裝，包括基座，所述基座的上方安裝有力學拉伸試驗機，所述力學拉伸試驗機的內部分別安裝有拉力機上梁和拉力機下梁，所述拉力機上梁和拉力機下梁的外部均安裝有固定座，所述固定座的外表面固定安裝有楔塊連接塊，所述楔塊連接塊的內部開設有限位槽，所述限位槽的內部滑動連接有夾持楔塊，所述夾持楔塊的內部滑動連接有樣塊固定塊，所述樣塊固定塊的內部開設有安裝槽，所述安裝槽的內部滑動連接有保持環樣塊。

3、優選地，所述力學拉伸試驗機的外部安裝有拉力計算顯示器，所述力學拉伸試驗機的外部安裝有防護門。

4、優選地，所述夾持楔塊的內部開設有定位槽，所述定位槽的內部滑動連接有限位擋板，所述限位擋板的外表面與楔塊連接塊的外表面滑動連接。

5、優選地，所述楔塊連接塊的內部螺紋連接有一號固定螺栓，所述一號固定螺栓的外表面與限位擋板的內部滑動連接。

6、優選地，所述夾持楔塊的內部固定安裝有多組限位板，多組所述限位板的外表面與樣塊固定塊的內部嚙合。

7、優選地，所述樣塊固定塊的外表面滑動連接有固定壓板，所述固定壓板的外表面與保持環樣塊的外表面滑動連接，所述固定壓板的內部滑動連接有二號固定螺栓，所述二號固定螺栓的外表面與樣塊固定塊的內部螺紋連接。

8、與現有技術相比本發明具有以下有益效果：

9、1、該保持環膠層剪切力的測試工裝通過樣塊固定塊、保持環樣塊和夾持楔塊之間的配合，使用時將成品保持環加工成合適的長方體保持環樣塊，此時將樣塊固定工裝與保持環樣塊的組合體固定在力學拉伸試驗機的內部，啟動力學拉伸試驗機后拉力機上梁能夠以恒定速度上移，此時能夠?qū)ΡＷo(hù)環樣塊施加拉力，當保持環樣塊膠層斷開時的最大拉力即為保持環樣塊膠層的粘接應力，然后重復進行操作就能夠得到多組數據，實現了對保持環膠層剪切力進行準確測量的功能，操作簡單。

10、2、該保持環膠層剪切力的測試工裝通過設置固定壓板和限位擋板等部件，對夾持楔塊固定時將夾持楔塊放置在限位槽的內部，限位槽為梯形形狀，此時限位槽能夠?qū)A持楔塊進行輔助固定，然后通過一號固定螺栓和限位擋板的配合能夠?qū)A持楔塊進行穩定固定，此時夾持楔塊能夠穩定限位在限位槽的內部，通過固定壓板和二號固定螺栓能夠?qū)㈤L方體的保持環樣塊固定在安裝槽的內部，通過安裝槽和固定壓板能夠穩定限位保持環樣塊，保證了測試時整體工作的穩定性。

11、附圖說明

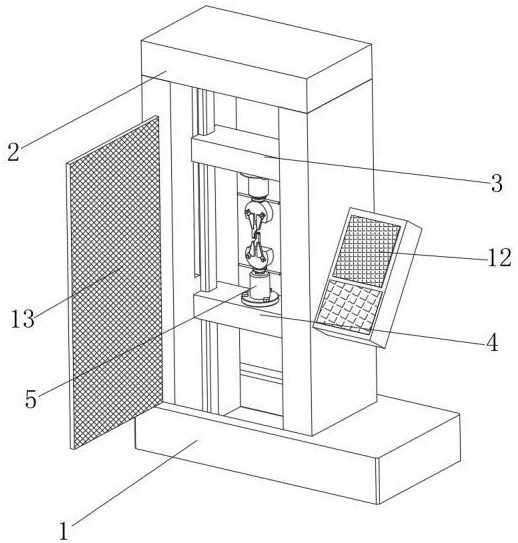

12、圖1為本發明的整體結構示意圖；

13、圖2為本發明楔塊連接塊部件示意圖；

14、圖3為本發明圖2中的局部放大圖a圖；

15、圖4為本發明夾持楔塊部件示意圖；

16、圖5為本發明樣塊固定塊部件示意圖。

技術特征：

1.一種保持環膠層剪切力的測試工裝，包括基座（1），其特征在于：所述基座（1）的上方安裝有力學拉伸試驗機（2），所述力學拉伸試驗機（2）的內部分別安裝有拉力機上梁（3）和拉力機下梁（4），所述拉力機上梁（3）和拉力機下梁（4）的外部均安裝有固定座（5），所述固定座（5）的外表面固定安裝有楔塊連接塊（6），所述楔塊連接塊（6）的內部開設有限位槽（7），所述限位槽（7）的內部滑動連接有夾持楔塊（8），所述夾持楔塊（8）的內部滑動連接有樣塊固定塊（9），所述樣塊固定塊（9）的內部開設有安裝槽（10），所述安裝槽（10）的內部滑動連接有保持環樣塊（11）。

2.根據權利要求1所述的一種保持環膠層剪切力的測試工裝，其特征在于：所述力學拉伸試驗機（2）的外部安裝有拉力計算顯示器（12），所述力學拉伸試驗機（2）的外部安裝有防護門（13）。

3.根據權利要求1所述的一種保持環膠層剪切力的測試工裝，其特征在于：所述夾持楔塊（8）的內部開設有定位槽（14），所述定位槽（14）的內部滑動連接有限位擋板（15），所述限位擋板（15）的外表面與楔塊連接塊（6）的外表面滑動連接。

4.根據權利要求3所述的一種保持環膠層剪切力的測試工裝，其特征在于：所述楔塊連接塊（6）的內部螺紋連接有一號固定螺栓（16），所述一號固定螺栓（16）的外表面與限位擋板（15）的內部滑動連接。

5.根據權利要求1所述的一種保持環膠層剪切力的測試工裝，其特征在于：所述夾持楔塊（8）的內部固定安裝有多組限位板（17），多組所述限位板（17）的外表面與樣塊固定塊（9）的內部嚙合。

6.根據權利要求1所述的一種保持環膠層剪切力的測試工裝，其特征在于：所述樣塊固定塊（9）的外表面滑動連接有固定壓板（18），所述固定壓板（18）的外表面與保持環樣塊（11）的外表面滑動連接，所述固定壓板（18）的內部滑動連接有二號固定螺栓（19），所述二號固定螺栓（19）的外表面與樣塊固定塊（9）的內部螺紋連接。

技術總結
本發明提供一種保持環膠層剪切力的測試工裝，涉及膠層剪切力測試技術領域，包括基座，所述基座的上方安裝有力學拉伸試驗機，所述力學拉伸試驗機的內部分別安裝有拉力機上梁和拉力機下梁，所述拉力機上梁和拉力機下梁的外部均安裝有固定座，所述固定座的外表面固定安裝有楔塊連接塊，通過樣塊固定塊、保持環樣塊和夾持楔塊之間的配合，啟動力學拉伸試驗機后拉力機上梁能夠以恒定速度上移，此時能夠?qū)ΡＷo(hù)環樣塊施加拉力，當保持環樣塊膠層斷開時的最大拉力即為保持環樣塊膠層的粘接應力，然后重復進行操作就能夠得到多組數據，實現了對保持環膠層剪切力進行準確測量的功能，操作簡單。

技術研發人員：邊曉童
受保護的技術使用者：沈陽富創精密設備股份有限公司
技術研發日：
技術公布日：2025/4/28
