本技術涉及無線電波測量，更具體地，涉及一種運煤汽車在線檢測系統及方法。

背景技術：

1、隨著我國煤礦行業的發展，煤已經成為各行各業中主要的能源來源之一，現有技術中主要依靠現場工作人員對進出煤礦或儲煤場的車輛進行監控、稱重和記錄，來掌握運煤汽車的煤炭運載量，僅依靠人工統計不僅會增加操作人員的勞動強度，且自動化程度、煤量統計和管控效率均較低，由于進出煤礦或儲煤場的車輛數量較多，也會對儲煤量統計的準確性造成影響，若對進出煤礦或儲煤場的車輛不進行管控，會造成煤礦或儲煤場現場混亂，不利于控制煤礦或儲煤場的成本。

技術實現思路

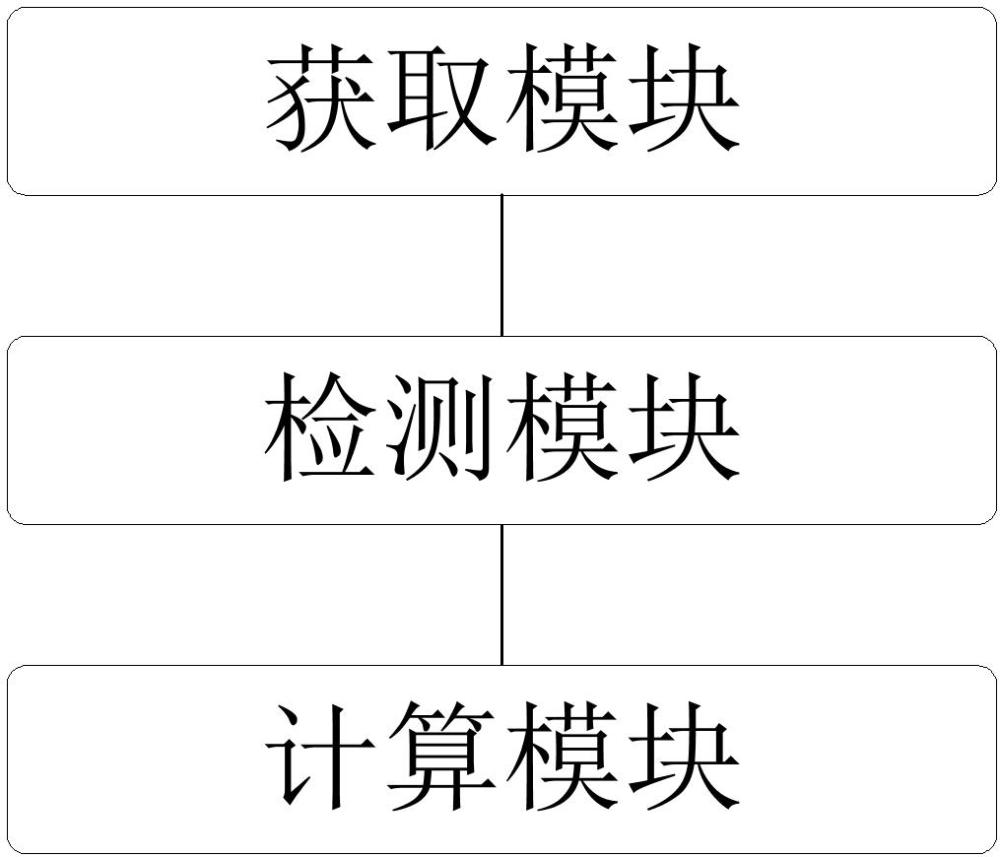

1、本發明提供一種運煤汽車在線檢測系統及方法，用以解決現有技術中運煤汽車管控效率低，運載量計算不夠精準的問題，包括：

2、獲取模塊，用于獲取被測運煤汽車的點云數據，根據被測運煤汽車的點云數據篩選出點云數據中的離群點；

3、檢測模塊，用于根據篩選后被測運煤汽車的點云數據對被測運煤汽車進行區域劃分，根據區域劃分后被測運煤汽車的點云數據確定被測運煤汽車的車型信息；

4、計算模塊，用于獲取被測運煤汽車的過磅重量，根據被測運煤汽車的車型信息對過磅重量進行修正，得到汽車載煤量。

5、進一步地，所述獲取模塊根據被測運煤汽車的點云數據篩選出點云數據中的離群點，包括：

6、獲取預設數據塊，根據預設數據塊對被測運煤汽車的點云數據進行分割，得到若干個點云數據塊；

7、獲取各點云數據塊中的數據點，基于凸包算法確定點云數據塊中的數據點的凸包；

8、計算點云數據塊中的數據點凸包的體積值，根據點云數據塊中的數據點凸包的體積值確定凸包體積值與點云數據塊體積值的比值，得到第一參數；

9、獲取點云數據塊中數據點的數量，得到第二參數，計算第二參數與第一參數的比值，得到點云數據塊的分布參數；

10、根據點云數據塊的分布參數設定lof算法的值，根據值基于lof算法對點云數據塊中數據點的局部異常因子進行檢測，根據局部異常因子篩選出點云數據塊的離群點。

11、進一步地，所述根據點云數據塊的分布參數設定lof算法的值，包括：

12、基于值計算公式根據點云數據塊的分布參數設定lof算法的值，所述值計算公式具體為，

13、，

14、其中，為預設初始值，為預設分布參數容許值，為點云數據塊的分布參數，為預設范圍系數，()為自然指數函數。

15、進一步地，所述檢測模塊根據篩選后被測運煤汽車的點云數據對被測運煤汽車進行區域劃分，包括：

16、根據篩選后被測運煤汽車的點云數據確定各數據點的反射率，基于k均值聚類算法根據反射率對各數據點進行聚類處理；

17、根據聚類結果確定各聚類簇對應的聚類中心值，判斷聚類中心值與預設聚類中心閾值的差值是否大于第一預設閾值；

18、若聚類中心值與預設聚類中心閾值的差值大于第一預設閾值，則將對應的點云數據區域確定為車廂區域；

19、若聚類中心值與預設聚類中心閾值的差值小于或等于第一預設閾值，則判斷聚類中心值與預設聚類中心閾值的差值是否大于第二預設閾值；

20、若聚類中心值與預設聚類中心閾值的差值大于第二預設閾值，則將對應的點云數據區域確定為煤塊區域；

21、若聚類中心值與預設聚類中心閾值的差值小于或等于第二預設閾值，則對應的點云數據區域確定為輪胎區域。

22、進一步地，所述檢測模塊根據區域劃分后被測運煤汽車的點云數據確定被測運煤汽車的車型信息，包括：

23、獲取車輛信息數據庫，根據車輛信息數據庫中的車輛參數信息及對應的車型信息建立訓練樣本集；

24、根據訓練樣本集建立車型信息評估模型并對車型信息評估模型進行訓練，得到訓練好的車型信息評估模型；

25、獲取車廂區域及輪胎區域的點云數據坐標值，將車廂區域及輪胎區域的點云數據坐標值，輸入訓練好的車型信息評估模型，得到被測運煤汽車的車型信息。

26、進一步地，所述計算模塊根據被測運煤汽車的車型信息對過磅重量進行修正，得到汽車載煤量，包括：

27、根據被測運煤汽車的車型信息確定被測運煤汽車的自重區間值，根據被測運煤汽車的自重區間值計算當前過磅重量與自重區間值的差值，根據當前過磅重量與自重區間值的差值確定汽車載煤量；

28、獲取煤塊區域的點云數據坐標值，根據煤塊區域的點云數據坐標值計算煤塊面積值；

29、根據煤塊面積值對汽車載煤量進行修正，得到最終的汽車載煤量。

30、進一步地，所述根據被測運煤汽車的車型信息確定被測運煤汽車的自重區間值，包括：

31、根據車輛信息數據庫確定被測運煤汽車的類別數據，若被測運煤汽車的類別數據為第一類別，則將第一自重區間值設定為被測運煤汽車的自重區間值；

32、若被測運煤汽車的類別數據為第二類別，則將第二自重區間值設定為被測運煤汽車的自重區間值；

33、若被測運煤汽車的類別數據為第三類別，則將第三自重區間值設定為被測運煤汽車的自重區間值。

34、進一步地，所述根據煤塊區域的點云數據坐標值計算煤塊面積值，包括：

35、根據煤塊區域的點云數據坐標值確定煤塊區域在z軸的最大坐標值及最小坐標值，根據煤塊區域在z軸的最大坐標值及最小坐標值計算斜率絕對值；

36、根據斜率絕對值設定斜邊的角度，根據煤塊區域在z軸的最大坐標值及最小坐標值的距離設定斜邊的長度；

37、以斜邊的高度為對稱軸，根據斜邊的角度及長度構建三角形并計算三角形的面積值；

38、根據被測運煤汽車的高度信息設定矩形寬度，根據煤塊區域在z軸的兩個最小坐標值的距離設定矩形長度，根據矩形寬度及矩形長度構建矩形，將矩形的面積值與三角形的面積值相加，得到煤塊面積值。

39、進一步地，所述根據煤塊面積值對汽車載煤量進行修正，包括：

40、根據被測運煤汽車的過磅重量設定煤塊區域面積閾值，計算煤塊面積值與煤塊區域面積閾值的差值；

41、對煤塊面積值與煤塊區域面積閾值的差值進行歸一化處理，將歸一化處理后煤塊面積值與煤塊區域面積閾值的差值與汽車載煤量相乘，得到汽車載煤量的修正值。

42、為了實現上述目的，本發明還提供了一種運煤汽車在線檢測方法，包括：

43、獲取被測運煤汽車的點云數據，根據被測運煤汽車的點云數據篩選出點云數據中的離群點；

44、根據篩選后被測運煤汽車的點云數據對被測運煤汽車進行區域劃分，根據區域劃分后被測運煤汽車的點云數據確定被測運煤汽車的車型信息；

45、獲取被測運煤汽車的過磅重量，根據被測運煤汽車的車型信息對過磅重量進行修正，得到汽車載煤量。

46、本發明的有益效果在于：

47、通過應用以上技術方案，本發明基于激光雷達對運煤汽車的點云數據進行分析，優選出lof算法的值，從而精準篩選出被測運煤汽車點云數據的離散點，同時通過精確獲取運煤汽車的載煤量，提升煤塊運輸?shù)墓芸匦剩档筒僮魅藛T的勞動強度。
