本發明涉及激光雷達，具體而言，涉及一種激光點云數據處理方法、裝置、設備和存儲介質。

背景技術：

1、激光雷達具備測量精度高的優點，是一種通過發射激光束并處理返回的激光能量，來獲取周圍環境信息的測量器件，其測量精度通常可以達到厘米級，甚至毫米級。這種高精度使得激光雷達在無人駕駛、機器人導航、地形測繪等領域具備很高的應用價值。

2、但是，激光雷達發出的激光光束與場景物體相互作用之后，例如，經場景物體反射或散射后，激光雷達會接收到經場景物體作用后返回的激光能量，這些激光能量會在激光雷達的接收單元上形成一個光斑。而這個光斑中不僅包含主光斑，而且還包含雜散光斑。雜散光斑的存在會導致相應的點云圖像中物體邊緣存在膨脹現象。

技術實現思路

1、有鑒于此，為至少解決因雜散光斑的存在，而導致激光雷達的點云圖像中物體在垂直方向上的邊緣存在膨脹現象的技術問題，本發明的目的在于提供一種激光點云數據處理方法、裝置、設備和存儲介質。

2、為了實現上述目的，本發明實施例采用的技術方案如下：

3、本發明實施例的第一方面，提供了一種激光點云數據處理方法，

4、用于對激光雷達接收到的數據進行處理，所述激光雷達的接收單元包括沿垂向依次間隔設置的多個第一冗余傳感器、多個目標傳感器和多個第二冗余傳感器；所述多個目標傳感器中與所述第一冗余傳感器鄰近的第一設定數量個目標傳感器、和所述多個第一冗余傳感器各自對應的接收通道形成上邊緣通道組；所述多個目標傳感器中與所述第二冗余傳感器鄰近的第二設定數量個目標傳感器、和所述多個第二冗余傳感器各自對應的接收通道形成下邊緣通道組；剩余的目標傳感器對應的接收通道形成中部通道組；

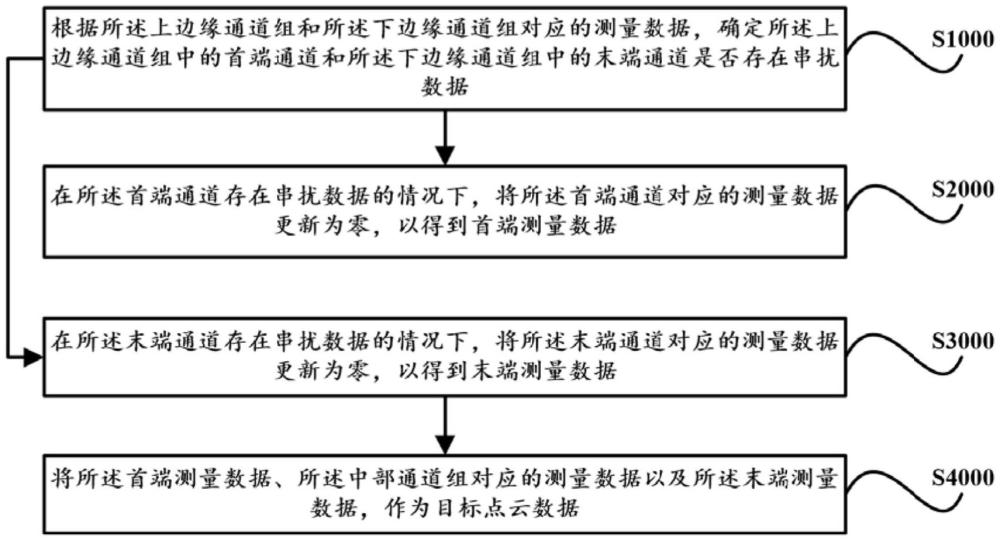

5、所述方法包括：

6、根據所述上邊緣通道組和所述下邊緣通道組對應的測量數據，確定所述上邊緣通道組中的首端通道和所述下邊緣通道組中的末端通道是否存在串?dāng)_數據；其中，所述首端通道為所述上邊緣通道組中，與所述第一冗余傳感器距離最近的一目標傳感器對應的接收通道，所述末端通道為所述下邊緣通道組中，與所述第二冗余傳感器距離最近的一目標傳感器對應的接收通道；

7、在所述首端通道存在串?dāng)_數據的情況下，將所述首端通道對應的測量數據更新為零，以得到首端測量數據；

8、在所述末端通道存在串?dāng)_數據的情況下，將所述末端通道對應的測量數據更新為零，以得到末端測量數據；

9、將所述首端測量數據、所述中部通道組對應的測量數據以及所述末端測量數據，作為目標點云數據。

10、在可選的實施方式中，所述測量數據包括距離值和反射率值；所述反射率值用于確定接收通道對應的反射率等級；

11、在一幀完整的點云圖像基于一幀測量數據形成的情況下，所述根據所述上邊緣通道組和所述下邊緣通道組對應的測量數據，確定所述上邊緣通道組中的首端通道和所述下邊緣通道組中的末端通道是否存在串?dāng)_數據的步驟，包括：

12、在所述上邊緣通道組中各通道各自對應的距離值屬于設定的距離范圍內、且所述上邊緣通道組中各通道各自對應的反射率等級為各自對應的設定反射率等級的情況下，確定所述上邊緣通道組中的首端通道存在串?dāng)_數據；

13、在所述下邊緣通道組中各通道各自對應的距離值屬于設定的距離范圍內、且所述下邊緣通道組中各通道各自對應的反射率等級為各自對應的設定反射率等級的情況下，確定所述下邊緣通道組中的末端通道存在串?dāng)_數據。

14、在可選的實施方式中，所述測量數據包括距離值和反射率值；所述反射率值用于確定接收通道對應的反射率等級；

15、在一幀完整的點云圖像基于連續的多幀測量數據沿垂直方向依次拼接形成的情況下，所述根據所述上邊緣通道組和所述下邊緣通道組對應的測量數據，確定所述上邊緣通道組中的首端通道和所述下邊緣通道組中的末端通道是否存在串?dāng)_數據的步驟，包括：

16、對于所述多幀測量數據中第一幀測量數據，在所述上邊緣通道組中各通道各自對應的第一幀距離值屬于設定的距離范圍內、且所述上邊緣通道組中各通道各自對應的第一幀反射率等級為各自對應的設定反射率等級的情況下，確定所述上邊緣通道組中的首端通道對應的第一幀測量數據中存在串?dāng)_數據；

17、對于所述多幀測量數據中最后一幀測量數據，在所述下邊緣通道組中各通道各自對應的最后一幀距離值屬于設定的距離范圍內、且所述下邊緣通道組中各通道各自對應的最后一幀反射率等級為各自對應的設定反射率等級的情況下，確定所述下邊緣通道組中的末端通道對應的最后一幀測量數據中存在串?dāng)_數據；

18、對于除了所述最后一幀測量數據以外的每一當前處理幀測量數據，在所述下邊緣通道組中各通道各自對應的當前處理幀距離值和所述上邊緣通道組中各通道各自對應的下一幀距離值屬于設定的距離范圍內、且所述下邊緣通道組中各通道各自對應的當前處理幀反射率等級和所述上邊緣通道組中各通道各自對應的下一幀反射率等級為各自對應的設定反射率等級的情況下，確定所述末端通道對應的當前處理幀測量數據中存在串?dāng)_數據；

19、對于除了所述第一幀測量數據以外的每一當前處理幀測量數據，在所述上邊緣通道組中各通道各自對應的當前處理幀距離值和所述下邊緣通道組中各通道各自對應的上一幀距離值屬于各自設定的距離范圍內、且所述上邊緣通道組中各通道各自對應的當前處理幀反射率等級和所述下邊緣通道組中各通道各自對應的上一幀反射率等級為各自對應的設定反射率等級的情況下，確定所述首端通道接對應的當前處理幀測量數據中存在串?dāng)_數據。

20、在可選的實施方式中，不同接收通道的通道號互不相同；所述上邊緣通道組、所述中部通道組和所述下邊緣通道組中，各通道對應的測量數據的獲取過程包括：

21、獲取與所有接收通道當前輸出的采集數據對應的目標棱面；

22、根據預存的棱面校準表，確定各接收通道對應于所述目標棱面的通道校準值；其中，所述棱面校準表存儲有激光雷達的棱鏡中各棱面與各接收通道之間的通道校準值；

23、對于各接收通道，根據所述接收通道對應于所述目標棱面的通道校準值，對所述接收通道的通道號進行更新；

24、對于所述上邊緣通道組、所述中部通道組和所述下邊緣通道組中各通道，將所述通道更新后的通道號對應的原始通道收到的測量數據，作為所述通道的測量數據。

25、在可選的實施方式中，在所述目標棱面為平面的情況下，所述根據所述接收通道對應于所述目標棱面的通道校準值，對所述接收通道的通道號進行更新的步驟，包括：

26、將所述接收通道的通道號更新為所述接收通道的原始通道號與其對應的通道校準值的差值；

27、其中，在所述目標棱面與激光雷達的電機旋轉軸之間的尖塔差為正值的情況下，各接收通道對應于所述目標棱面的通道校準值均為正值；在所述目標棱面與所述電機旋轉軸之間的尖塔差為負值的情況下，各接收通道對應于所述目標棱面的通道校準值均為負值；在所述目標棱面與所述電機旋轉軸之間不存在尖塔差的情況下，各接收通道對應于所述目標棱面的通道校準值均為零。

28、在可選的實施方式中，

29、在所述目標棱面為曲面的情況下，所述棱面校準表還存儲有所述棱鏡中各棱面所在的不同角度范圍與各接收通道之間的通道校準值；

30、所述獲取與所有接收通道當前輸出的采集數據對應的目標棱面的步驟，包括：

31、根據所述點云數據對應的電機角度，確定對應的目標棱面以及所述目標棱面所在的角度位置；

32、所述根據預存的棱面校準表，確定各接收通道對應于所述目標棱面的通道校準值的步驟，包括：

33、根據所述目標棱面所在的角度位置，確定所述目標棱面在所述棱面校準表中對應的目標角度范圍；

34、根據所述目標棱面的棱面校準表，確定各接收通道對應于所述目標角度范圍的通道校準值。

35、在可選的實施方式中，所述不同角度范圍包括用于表征棱面與激光雷達的電機旋轉軸之間存在正尖塔差的多個第一角度范圍、用于表征棱面與激光雷達的電機旋轉軸之間不存在尖塔差的基準角度范圍、以及用于表征棱面與激光雷達的電機旋轉軸之間存在負尖塔差的多個第二角度范圍；不同第一角度范圍表征不同大小的正尖塔差，不同第二角度范圍表征不同大小的負尖塔差；

36、所述根據所述接收通道對應于所述目標棱面的通道校準值，對所述接收通道的通道號進行更新的步驟，包括：

37、將所述接收通道的通道號更新為所述接收通道的原始通道號與所述目標角度范圍對應的通道校準值的差值；

38、其中，在所述目標角度范圍為所述第一角度范圍的情況下，所述校準值為正值，且所述校準值的大小與所述正尖塔差的大小呈正相關關系；在所述目標角度范圍為所述基準角度范圍的情況下，所述校準值為零；在所述目標角度范圍為所述第二角度范圍的情況下，所述校準值為負值，且所述校準值的絕對值的大小與所述負尖塔差的大小呈正相關關系。。

39、本發明實施例的第二方面，提供了一種激光點云數據處理裝置，用于對激光雷達接收到的數據進行處理，所述激光雷達的接收單元包括沿垂向依次間隔設置的多個第一冗余傳感器、多個目標傳感器和多個第二冗余傳感器；所述多個目標傳感器中與所述第一冗余傳感器鄰近的第一設定數量個目標傳感器、和所述多個第一冗余傳感器各自對應的接收通道形成上邊緣通道組；所述多個目標傳感器中與所述第二冗余傳感器鄰近的第二設定數量個目標傳感器、和所述多個第二冗余傳感器各自對應的接收通道形成下邊緣通道組；剩余的目標傳感器對應的接收通道形成中部通道組；

40、所述裝置包括：

41、串?dāng)_確定模塊，被配置為：根據所述上邊緣通道組和所述下邊緣通道組對應的測量數據，確定所述上邊緣通道組中的首端通道和所述下邊緣通道組中的末端通道是否存在串?dāng)_數據；其中，所述首端通道為所述上邊緣通道組中，與所述第一冗余傳感器距離最近的一目標傳感器對應的接收通道，所述末端通道為所述下邊緣通道組中，與所述第二冗余傳感器距離最近的一目標傳感器對應的接收通道；

42、數據更新模塊，被配置為：在所述首端通道存在串?dāng)_數據的情況下，將所述首端通道對應的測量數據更新為零，以得到首端測量數據；在所述末端通道存在串?dāng)_數據的情況下，將所述末端通道對應的測量數據更新為零，以得到末端測量數據；

43、目標點云數據獲取模塊，被配置為：將所述首端測量數據、所述中部通道組對應的測量數據以及所述末端測量數據，作為目標點云數據。

44、本發明實施例的第三方面，提供了一種電子設備，包括處理器和存儲器，所述存儲器存儲有能夠被所述處理器執行的機器可執行指令，所述處理器可執行所述機器可執行指令以實現上述第一方面提供的激光點云數據處理方法。

45、本發明實施例的第四方面，提供了一種計算機可讀存儲介質，其上存儲有計算機程序，所述計算機程序被處理器執行時實現上述第一方面提供的激光點云數據處理方法。

46、本發明實施例提供的激光點云數據處理方法、裝置、設備和存儲介質，通過針對膨脹現象在垂直方向上較為明顯地出現在點云圖像中目標物體的上邊緣和下邊緣的特性，將目標物體上邊緣和下邊緣處的數據相關的傳感器對應的接收通道劃分為上邊緣通道組和下邊緣通道組，并基于上邊緣通道組和下邊緣通道組的測量數據來判定與上邊緣成像相關的首端通道、以及與下邊緣成像相關的某端通道中是否存在串?dāng)_數據，如果存在串?dāng)_數據，則表示會引起膨脹現象，在此情況下，通過將存在串?dāng)_數據的首端通道和末端通道各自對應的測量數據均更新為零，實現對首端通道和末端通道的測量數據進行無效標記，由此可以解決首端通道和末端通道的串?dāng)_數據所引起的點云圖像上邊緣和下邊緣膨脹的問題，進而使得目標物體的尺寸測量更加精確，并有利于提升圖像質量。

47、為使本發明的上述目的、特征和優點能更明顯易懂，下文特舉較佳實施例，并配合所附附圖，作詳細說明如下。
