本申請涉及并網逆變器，尤其涉及一種三相并網逆變器系統及其并網開關失效檢測方法。

背景技術：

1、在光伏發電系統中，并網逆變器用于將太陽能電池板輸出的直流電轉換為交流電并送入電網。根據并網逆變器的相關安規要求，為了保證在并網逆變器發生故障時，能夠迅速的與電網斷開，并網開關例如并網繼電器需要冗余設計，即需要主、從兩組繼電器。并網繼電器一旦出現觸頭黏連或者短路的情況，就不能在并網逆變器發生故障時及時分?jǐn)啵瑢?dǎo)致并網逆變器無法切斷與電網的連接，最終導致故障擴大。為此，需要在并網逆變器在并網前對并網繼電器出現觸頭黏連或者短路導致的失效進行檢測。

2、現有并網繼電器的失效判斷方法，通常是根據逆變側電壓與電網電壓之間的差值進行判斷，該判斷方式存在諸多問題，例如原理上無法識別單個并網繼電器失效，而且當逆變側電壓和電網電壓采樣電路異常時甚至還會導致兩相或三相繼電器短路都無法識別。除此之外，還有一種方法是通過采集正直流母線或負直流母線對地之間的分壓器上的電壓值，并提取其中的交流電壓再計算其有效值，進而通過判斷交流電壓有效值的大小來確認是否存在單相繼電器短路，但此方案需要至少一個電網工頻周期才能提取出交流電壓分量再計算有效值，耗時時間過長，不利于實現單相繼電器短路的快速檢測和保護需求。

技術實現思路

1、有鑒于此，本申請的目的在于提供一種三相并網逆變器系統及其并網開關失效檢測方法，以避免多路電壓檢測的硬件電路出現異常導致并網繼電器失效無法檢測出的問題。

2、本申請解決上述技術問題所采用的技術方案如下：

3、本申請一方面提供一種用于三相并網逆變器系統的并網開關失效檢測方法，所述三相并網逆變器系統包括三相并網逆變器，設置在所述三相并網逆變器的直流側的正直流母線、負直流母線以及母線中點，連接在所述正直流母線與所述母線中點之間的正母線電容，連接在所述負直流母線與所述母線中點之間的負母線電容，設置在所述三相并網逆變器的交流側的濾波單元和三相并網開關，所述濾波單元包括星形連接的濾波電容且星形連接的中心點與母線中點連接，所述三相并網開關包括串聯連接的第一三相并網開關和第二三相并網開關，用于采集流經所述三相并網開關的三相電流的電流采樣模塊；

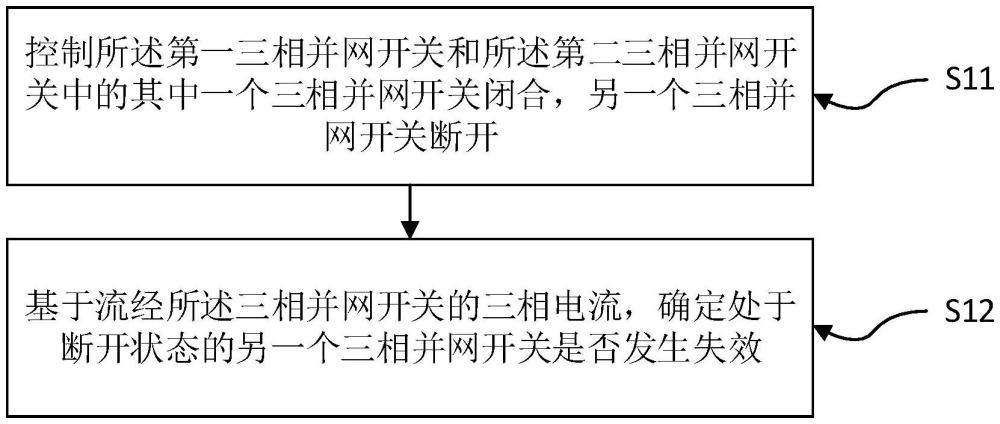

4、所述并網開關失效檢測方法包括：

5、控制所述第一三相并網開關和所述第二三相并網開關中的其中一個三相并網開關閉合，另一個三相并網開關斷開；

6、基于流經所述三相并網開關的三相電流，確定處于斷開狀態的另一個三相并網開關是否發生失效。

7、在一示例中，所述確定處于斷開狀態的另一個三相并網開關是否發生失效包括：

8、若流經所述三相并網開關的三相電流中至少兩相的電流超過預設電流閾值，則確定處于斷開狀態的另一個三相并網開關發生失效。

9、在一示例中，所述確定處于斷開狀態的另一個三相并網開關發生失效包括：

10、若流經所述三相并網開關的三相電流中兩相的電流超過所述預設電流閾值，則確定處于斷開狀態的另一個三相并網開關中有兩相的并網開關發生失效；

11、若流經所述三相并網開關的三相電流中每一相的電流均超過所述預設電流閾值，則確定處于斷開狀態的另一個三相并網開關中每一相的并網開關均發生失效。

12、在一示例中，所述預設電流閾值大于所述電流采樣模塊的零漂值。

13、在一示例中，所述基于流經所述三相并網開關的三相電流，確定處于斷開狀態的另一個三相并網開關是否發生失效，包括：

14、基于流經所述三相并網開關的三相電流瞬時值的絕對值或者三相電流有效值，確定處于斷開狀態的另一個三相并網開關是否發生失效。

15、在一示例中，所述三相并網逆變器系統還包括電壓采樣模塊和分壓器，所述電壓采樣模塊用于采集所述分壓器兩端的電壓，所述分壓器連接在所述正直流母線與地之間或者連接在所述負直流母線與地之間；

16、所述并網開關失效檢測方法還包括：

17、若流經所述三相并網開關的三相電流中至少兩相的電流未超過所述預設電流閾值，則基于所述分壓器兩端的電壓變化量，確定處于斷開狀態的另一個三相并網開關是否發生失效。

18、在一示例中，所述再次確定處于斷開狀態的另一個三相并網開關是否發生失效包括：

19、若所述分壓器兩端的電壓變化量超過預設電壓變化量，則確定處于斷開狀態的另一個三相并網開關中有一相的并網開關發生失效；否則，確定處于斷開狀態的另一個三相并網開關未發生失效。

20、在一示例中，所述電壓采樣模塊被配置為采集預設時間周期的所述分壓器兩端的電壓。

21、在一示例中，所述并網開關失效檢測方法還包括：

22、切換所述三相并網開關的開關狀態并確定處于斷開狀態的所述其中一個三相并網開關是否發生失效。

23、本申請另一方面提供一種三相并網逆變器系統，所述三相并網逆變器系統包括三相并網逆變器，設置在所述三相并網逆變器的直流側的正直流母線、負直流母線以及母線中點，連接在所述正直流母線與所述母線中點之間的正母線電容，連接在所述負直流母線與所述母線中點之間的負母線電容，設置在所述三相并網逆變器的交流側的濾波單元和三相并網開關，所述濾波單元包括星形連接的濾波電容且星形連接的中心點與母線中點連接，所述三相并網開關包括串聯連接的第一三相并網開關和第二三相并網開關，用于采集流經所述三相并網開關的三相電流的電流采樣模塊；

24、所述三相并網逆變器系統還包括控制單元，所述控制單元被配置為控制所述第一三相并網開關和所述第二三相并網開關中的其中一個三相并網開關閉合，另一個三相并網開關斷開；基于流經所述三相并網開關的三相電流，確定處于斷開狀態的另一個三相并網開關是否發生失效。

25、本申請實施例提供的三相并網逆變器系統及其并網開關失效檢測方法，通過流經三相并網開關的三相電流，確定處于斷開狀態的三相并網開關是否發生失效，避免多路電壓檢測的硬件電路出現異常導致并網繼電器失效無法檢測出的問題，提高了檢測的準確性。

技術特征：

1.一種用于三相并網逆變器系統的并網開關失效檢測方法，其特征在于，所述三相并網逆變器系統包括三相并網逆變器，設置在所述三相并網逆變器的直流側的正直流母線、負直流母線以及母線中點，連接在所述正直流母線與所述母線中點之間的正母線電容，連接在所述負直流母線與所述母線中點之間的負母線電容，設置在所述三相并網逆變器的交流側的濾波單元和三相并網開關，所述濾波單元包括星形連接的濾波電容且星形連接的中心點與母線中點連接，所述三相并網開關包括串聯連接的第一三相并網開關和第二三相并網開關，用于采集流經所述三相并網開關的三相電流的電流采樣模塊；

2.根據權利要求1所述的并網開關失效檢測方法，其特征在于，所述確定處于斷開狀態的另一個三相并網開關是否發生失效包括：

3.根據權利要求2所述的并網開關失效檢測方法，其特征在于，所述確定處于斷開狀態的另一個三相并網開關發生失效包括：

4.根據權利要求2所述的并網開關失效檢測方法，其特征在于，所述預設電流閾值大于所述電流采樣模塊的零漂值。

5.根據權利要求1所述的并網開關失效檢測方法，其特征在于，所述基于流經所述三相并網開關的三相電流，確定處于斷開狀態的另一個三相并網開關是否發生失效，包括：

6.根據權利要求2所述的并網開關失效檢測方法，其特征在于，所述三相并網逆變器系統還包括電壓采樣模塊和分壓器，所述電壓采樣模塊用于采集所述分壓器兩端的電壓，所述分壓器連接在所述正直流母線與地之間或者連接在所述負直流母線與地之間；

7.根據權利要求6所述的并網開關失效檢測方法，其特征在于，所述再次確定處于斷開狀態的另一個三相并網開關是否發生失效包括：

8.根據權利要求6所述的并網開關失效檢測方法，其特征在于，所述電壓采樣模塊被配置為采集預設時間周期的所述分壓器兩端的電壓。

9.根據權利要求6所述的并網開關失效檢測方法，其特征在于，所述并網開關失效檢測方法還包括：

10.一種三相并網逆變器系統，其特征在于，所述三相并網逆變器系統包括三相并網逆變器，設置在所述三相并網逆變器的直流側的正直流母線、負直流母線以及母線中點，連接在所述正直流母線與所述母線中點之間的正母線電容，連接在所述負直流母線與所述母線中點之間的負母線電容，設置在所述三相并網逆變器的交流側的濾波單元和三相并網開關，所述濾波單元包括星形連接的濾波電容且星形連接的中心點與母線中點連接，所述三相并網開關包括串聯連接的第一三相并網開關和第二三相并網開關，用于采集流經所述三相并網開關的三相電流的電流采樣模塊；

技術總結
本申請公開一種三相并網逆變器系統及其并網開關失效檢測方法，所述并網開關失效檢測方法包括：控制第一三相并網開關和第二三相并網開關中的其中一個三相并網開關閉合，另一個三相并網開關斷開；基于流經三相并網開關的三相電流，確定處于斷開狀態的另一個三相并網開關是否發生失效。本申請通過流經三相并網開關的三相電流，確定處于斷開狀態的三相并網開關是否發生失效，避免多路電壓檢測的硬件電路出現異常導致并網繼電器失效無法檢測出的問題，提高了檢測的準確性。
