本技術涉及高斯計探頭，具體為便捷式高斯計探頭。

背景技術：

1、毫特斯拉計(又稱高斯計)是由霍爾探頭和測量儀表構成；霍爾探頭在磁場中因霍爾效應而產生霍爾電壓，采用霍爾傳感器作為磁感應元件，測出霍爾電壓后根據霍爾電壓公式和已知的霍爾系數可確定磁感應強度的大小；高斯計的讀數以高斯或千高斯為單位。

2、專利(cn215678723u)公開了一種高斯計用探頭，包括主機，所述主機的頂部活動連接有接頭，所述接頭的一側固定安裝有轉換塊，所述轉換塊遠離接頭的一側固定安裝有導線，所述導線遠離轉換塊的一端設置有第一導電片，所述第一導電片的一側與連接塊固定連接，所述連接塊的內部開設有限位槽。本實用新型克服了現有技術的不足，當需要更換高斯計探頭時，只需按壓移動塊，移動塊擠壓限位塊使之與限位槽分離，之后可將新的高斯計探頭插接于連接塊中，此時，限位塊受到連接塊的擠壓從而向內擠壓第二彈簧，當移動到限位槽時在第二彈簧的作用下，限位塊與限位槽相互固定，從而解決了現有的一些儀器在更換高斯計探頭時費時費力不方便更換的問題。

3、上述專利文獻中的高斯計探頭為軟質細條形探頭，按照霍爾傳感器的工作原理，需要探頭與材料平行接觸測量磁場強度，操作過程需要謹慎細致，耗時較長；探頭使用過程中一旦用力較大就會造成探頭彎曲裂痕，進而斷裂；而且探頭接觸端僅3-4mm寬度，不易與材料平行接觸；以上問題導致操作人員需要較長的培訓時間來熟練掌握操作技能，測量周期較長，不利于快速檢驗，探頭易損壞，經濟性非常不好。

技術實現思路

1、本實用新型的目的在于提供便捷式高斯計探頭，以解決上述背景技術中提出的問題。

2、為了解決上述技術問題，本實用新型提供如下技術方案：便捷式高斯計探頭，包括立體握柄，所述立體握柄底部為平面結構，所述立體握柄一端設有平面短支架，所述立體握柄另一端設有數據線，所述數據線一端與平面短支架內部的霍爾傳感器通信連接，所述數據線另一端與高斯計主機通信數據連接，所述平面短支架頂部設有磁力線顯示卡，所述立體握柄底部設有防滑墊，所述立體握柄頂部為平滑結構設計。

3、進一步的，所述立體握柄為鼠標式握柄。

4、進一步的，所述立體握柄包括上殼體和下殼體，所述上殼體與下殼體卡接，所述平面短支架和數據線分別設于下殼體外壁兩端。

5、進一步的，所述下殼體內壁底部設有活動連接的支撐架，所述支撐架底部四角均分別設有支撐塊，所述支撐塊底部設有活動連接的滾珠，所述下殼體和防滑墊底部均開設有與支撐塊相匹配的通孔。

6、進一步的，所述支撐架頂部中心豎直設有轉動連接的支撐桿，所述支撐桿頂部延伸至上殼體上方設有手柄，所述上殼體內壁底部設有與支撐桿相匹配的支撐環，所述支撐桿外壁頂部一側設有滑塊，所述支撐環外壁豎直開設有與滑塊相匹配的滑槽。

7、進一步的，所述支撐架底部設有若干個彈簧，所述彈簧底部與下殼體內壁固定連接。

8、與現有技術相比，本實用新型所達到的有益效果是：

9、1、本實用新型通過設置立體握柄、平面短支架、數據線、磁力線顯示卡和防滑墊，將立體握柄放置在需要進行磁場檢測的位置，然后平移立體握柄，當平面短支架頂部的磁力線顯示卡表面顯示相應的圖案時，表明此時平面短支架已經移動到磁場中，磁場位置查找操作方便快捷；平面短支架內部的霍爾傳感器對磁場強度進行檢測，平面短支架始終與立體握柄底部平行，可更便捷的將霍爾傳感器與測試材料保持平行進行檢測，可有效保證磁場檢測的便捷性，同時避免霍爾傳感器損傷；通過磁力線顯示卡快速找到磁力線實施測量；通過鼠標式握柄與平面短支架、內置霍爾傳感器的連接，探頭持有方便舒適，可實現快速與材料平面接觸測量，大大縮短測量周期；大大提高了探頭使用壽命，降低了耗材成本；成本低廉，制作簡單；鼠標式握柄可利用廢舊電腦鼠標為材料，平面支架結構簡單易于加工；本實用新型操作簡單，可實現快速測量磁場強度，經濟耐用的便捷式高斯計探頭設計結構。

10、2、本實用新型中，將立體握柄設計成上殼體和下殼體兩部分，使得立體握柄拆卸操作更加便捷，便于進行檢修；支撐架在上殼體和下殼體之間對支撐塊進行支撐，支撐塊對滾珠進行支撐，支撐架可帶動支撐塊上下移動，進而可將滾珠從通孔內側穿入穿出，滾珠從下殼體移出時，滾珠可在下殼體下方對立體握柄進行滾動支撐，使得立體握柄在工作平臺上進行滾動平移，操作方便快捷；使用手柄將支撐桿進行轉動，當支撐桿外壁的滑塊與滑槽對齊時，可將手柄向下壓，滑塊沿著滑槽向下運動，支撐桿帶動支撐架向下壓，進而將支撐塊和滾珠向下移，滾珠穿過通孔從立體握柄底部伸出，滑塊從支撐環的滑槽中滑出，然后旋轉手柄，滑塊旋轉與滑槽錯開，進而實現對滾珠的伸出位置進行限定，保證立體握柄平移滾動時的穩定性；彈簧在支撐架底部進行彈性支撐，可直接將支撐架向上頂，旋轉手柄，將滑塊重新與滑槽對齊，彈簧回彈直接將支撐架向上頂，滑塊沿著滑槽向上運動，支撐架帶動支撐塊向上運動，進而將滾珠從通孔收縮到立體握柄內部，將立體握柄靜置在平臺表面。

技術特征：

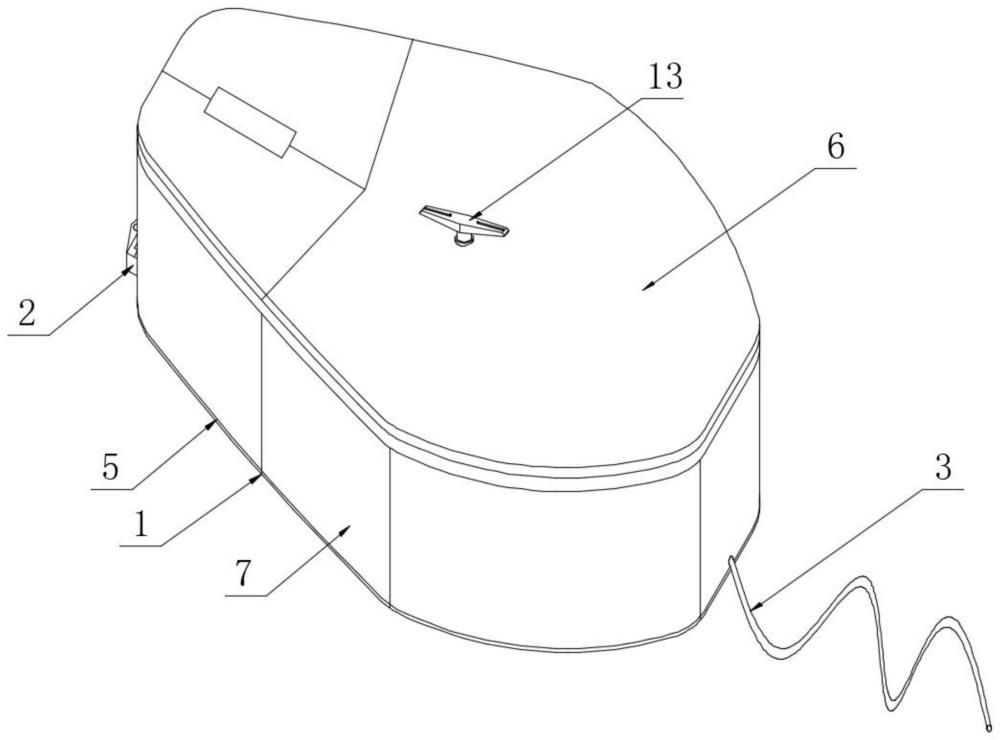

1.便捷式高斯計探頭，包括立體握柄(1)，其特征在于：所述立體握柄(1)底部為平面結構，所述立體握柄(1)一端設有平面短支架(2)，所述立體握柄(1)另一端設有數據線(3)，所述數據線(3)一端與平面短支架(2)內部的霍爾傳感器通信連接，所述數據線(3)另一端與高斯計主機通信數據連接，所述平面短支架(2)頂部設有磁力線顯示卡(4)，所述立體握柄(1)底部設有防滑墊(5)，所述立體握柄(1)頂部為平滑結構設計。

2.根據權利要求1所述的便捷式高斯計探頭，其特征在于：所述立體握柄(1)為鼠標式握柄。

3.根據權利要求1所述的便捷式高斯計探頭，其特征在于：所述立體握柄(1)包括上殼體(6)和下殼體(7)，所述上殼體(6)與下殼體(7)卡接，所述平面短支架(2)和數據線(3)分別設于下殼體(7)外壁兩端。

4.根據權利要求3所述的便捷式高斯計探頭，其特征在于：所述下殼體(7)內壁底部設有活動連接的支撐架(8)，所述支撐架(8)底部四角均分別設有支撐塊(9)，所述支撐塊(9)底部設有活動連接的滾珠(10)，所述下殼體(7)和防滑墊(5)底部均開設有與支撐塊(9)相匹配的通孔(11)。

5.根據權利要求4所述的便捷式高斯計探頭，其特征在于：所述支撐架(8)頂部中心豎直設有轉動連接的支撐桿(12)，所述支撐桿(12)頂部延伸至上殼體(6)上方設有手柄(13)，所述上殼體(6)內壁底部設有與支撐桿(12)相匹配的支撐環(14)，所述支撐桿(12)外壁頂部一側設有滑塊(15)，所述支撐環(14)外壁豎直開設有與滑塊(15)相匹配的滑槽(16)。

6.根據權利要求5所述的便捷式高斯計探頭，其特征在于：所述支撐架(8)底部設有若干個彈簧(17)，所述彈簧(17)底部與下殼體(7)內壁固定連接。

技術總結
本技術公開了便捷式高斯計探頭，涉及高斯計探頭技術領域，包括立體握柄、平面短支架、數據線、磁力線顯示卡和防滑墊。本技術中當平面短支架頂部的磁力線顯示卡表面顯示相應的圖案時，表明此時平面短支架已經移動到磁場中，磁場位置查找操作方便快捷；平面短支架內部的霍爾傳感器對磁場強度進行檢測，平面短支架始終與立體握柄底部平行，可更便捷的將霍爾傳感器與測試材料保持平行進行檢測，可有效保證磁場檢測的便捷性，同時避免霍爾傳感器損傷；可實現快速與材料平面接觸測量，大大縮短測量周期；大大提高了探頭使用壽命，降低了耗材成本；鼠標式握柄可利用廢舊電腦鼠標為材料，平面支架結構簡單易于加工。

技術研發人員：代巍,田文勝,徐彥龍,張晶
受保護的技術使用者：吉林吉輕騰達阻尼材料有限公司
技術研發日：20250320
技術公布日：2025/4/28
