本技術屬于滑坡防治工程檢測，特別是涉及一種基于在役錨索預應力檢測的高效檢測裝置。

背景技術：

1、錨索作為一種常用的滑坡加固工程，大量錨索已服役多年，其在役期間內的運行狀態如何，對滑坡穩定性存在多大風險，是亟需解決的難題。由于錨索為隱蔽工程，其參數往往難以獲得，特別是錨下有效預應力。

2、申請?zhí)枮?01910184217.5的一篇中國專利申請公開了一種基于反拉法前端錨索鋼絞線位移檢測裝置，包括設置有中心孔的限位筒、用于檢測錨索鋼絞線拉伸量的拉伸量檢測裝置，所述中心孔用于穿設錨索鋼絞線，所述拉伸量檢測裝置安裝于限位筒上，所述拉伸量檢測裝置的檢查點位于限位筒用于與錨具相作用的一端。

3、上述檢測裝置雖然公開了反拉法檢測錨索鋼絞線預應力的技術，但是其采用的檢測裝置比較笨重，通常超過200kg，在高邊坡錨固工程檢測中難以普遍適用，不便于進行檢測裝置的移動調位，且不利于檢測效率的提高。為此，我們提供了一種基于在役錨索預應力檢測的高效檢測裝置，用以解決上述中的技術問題。

技術實現思路

1、本實用新型的目的在于提供一種基于在役錨索預應力檢測的高效檢測裝置，通過錨索測力計、位移傳感器、手搖式拉拔儀、數據采集分析儀、鋼絞線連接器和傳感輔助板的具體設計，解決了現有的檢測裝置比較笨重，通常超過200kg，在高邊坡錨固工程檢測中難以普遍適用，不便于進行檢測裝置的移動調位，且不利于檢測效率的提高的問題。

2、為解決上述技術問題，本實用新型是通過以下技術方案實現的：

3、本實用新型為一種基于在役錨索預應力檢測的高效檢測裝置，包括錨墩，所述錨墩上設置有多根錨索鋼絞線，所述錨索鋼絞線分為錨固段、自由段和外露段，所述錨索鋼絞線的錨固段和自由段均設置于錨墩上的孔洞內，所述錨索鋼絞線的外露段設置于錨墩外部，所述錨索鋼絞線的錨固段與錨墩結構一體化設置。

4、所述高效檢測裝置還包括錨索測力計、位移傳感器、手搖式拉拔儀和數據采集分析儀；其中，所述錨墩上的錨索鋼絞線的外露段連接在鋼絞線連接器一端，所述鋼絞線連接器另一端連接有檢測鋼絞線，所述檢測鋼絞線穿過所述錨索測力計上的中心孔，所述錨索測力計用于檢測其對應位置處的檢測鋼絞線拉拔時的預應力值。

5、所述位移傳感器與所述錨索測力計位置相對應，且其用于檢測拉拔時總鋼絞線形變量；所述位移傳感器固定安裝在所述手搖式拉拔儀上，通過搖動所述手搖式拉拔儀實現檢測鋼絞線的水平拉拔動作；所述錨索測力計和位移傳感器均與該數據采集分析儀電性連接，所述錨索測力計檢測到的預應力數據傳輸至數據采集分析儀上，所述位移傳感器檢測到的檢測鋼絞線的總鋼絞線形變量傳輸至數據采集分析儀上。

6、本實用新型進一步設置為，所述高效檢測裝置還包括工作錨和鋼絞線夾片；其中，所述工作錨安裝固定在所述錨墩上，所述鋼絞線夾片固定設置在所述工作錨上且其與所述錨索鋼絞線一一對應，所述錨索鋼絞線的自由段連接在對應的鋼絞線夾片上。

7、本實用新型進一步設置為，所述高效檢測裝置還包括固定安裝在所述工作錨上的檢測位調控組件，所述檢測位調控組件上設置有可沿所述工作錨長度方向移動的支撐組件；其中，所述支撐組件包括u形撐腳架，所述u形撐腳架內側固定設置有內撐板，所述內撐板上設置有螺紋孔道，兩所述螺紋孔道同軸心設置，所述u形撐腳架表面設置有定位座，所述檢測鋼絞線從定位座中心孔穿過。

8、本實用新型進一步設置為，所述錨索測力計設置在所述u形撐腳架與所述手搖式拉拔儀之間，且所述錨索測力計遠離手搖式拉拔儀的一側貼合在所述u形撐腳架側壁上。

9、本實用新型進一步設置為，所述u形撐腳架靠近錨索測力計一側設置有傳感輔助板，所述位移傳感器一端抵靠在該傳感輔助板表面，所述位移傳感器通過檢測其至傳感輔助板之間的水平距離實現拉拔檢測鋼絞線時的總鋼絞線形變量的測量。

10、本實用新型進一步設置為，所述檢測位調控組件包括通過螺栓固定在所述工作錨上的檢測位調控基板，所述u形撐腳架滑動設置在所述檢測位調控基板上，所述檢測位調控基板表面的固定板上轉動設置有檢測位調控螺桿，所述檢測位調控螺桿與所述螺紋孔道之間螺紋配合。

11、本實用新型具有以下有益效果：

12、1、本實用新型采用手搖式拉拔儀及單根張拉模式，不僅減輕了檢測設備重量，使得單件部件的重量不超過15kg，適用于高邊坡錨固工程檢測，便于進行檢測裝置的移動調位，且有利于檢測效率的提高。

13、2、本實用新型通過在工作錨上安裝檢測位調控組件，并將支撐組件滑動設置在檢測位調控組件上，當完成一個錨索鋼絞線的預應力檢測后，通過轉動檢測位調控螺桿，利用檢測位調控螺桿與內撐板之間的螺紋配合作用，驅使u形撐腳架移動至下一個錨索鋼絞線處，采用同樣的安裝及檢測方式實現下一處錨索鋼絞線的預應力檢測，有利于提高檢測裝置的移動調位檢測效率。

14、當然，實施本實用新型的任一產品并不一定需要同時達到以上所述的所有優點。

技術特征：

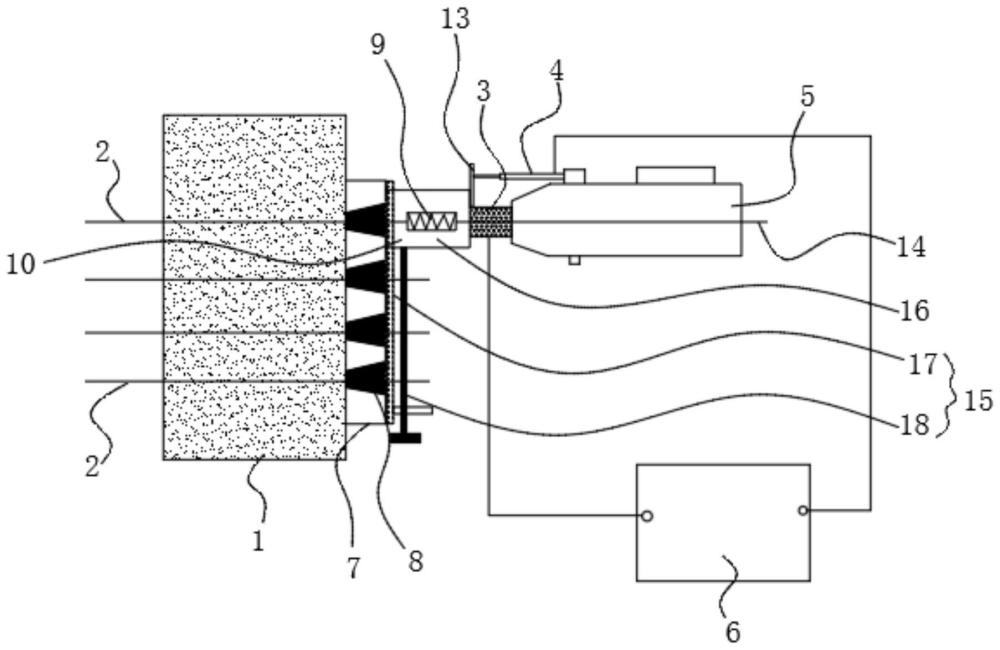

1.一種基于在役錨索預應力檢測的高效檢測裝置，包括錨墩(1)，所述錨墩(1)上設置有多根錨索鋼絞線(2)，所述錨索鋼絞線(2)分為錨固段、自由段和外露段，所述錨索鋼絞線(2)的錨固段和自由段均設置于錨墩(1)上的孔洞內，所述錨索鋼絞線(2)的外露段設置于錨墩(1)外部，所述錨索鋼絞線(2)的錨固段與錨墩(1)結構一體化設置；其特征在于：

2.根據權利要求1所述的一種基于在役錨索預應力檢測的高效檢測裝置，其特征在于，所述高效檢測裝置還包括工作錨(7)和鋼絞線夾片(8)；其中，所述工作錨(7)安裝固定在所述錨墩(1)上，所述鋼絞線夾片(8)固定設置在所述工作錨(7)上且其與所述錨索鋼絞線(2)一一對應，所述錨索鋼絞線(2)的自由段連接在對應的鋼絞線夾片(8)上。

3.根據權利要求2所述的一種基于在役錨索預應力檢測的高效檢測裝置，其特征在于，所述高效檢測裝置還包括固定安裝在所述工作錨(7)上的檢測位調控組件(15)，所述檢測位調控組件(15)上設置有可沿所述工作錨(7)長度方向移動的支撐組件(16)；

4.根據權利要求3所述的一種基于在役錨索預應力檢測的高效檢測裝置，其特征在于，所述錨索測力計(3)設置在所述u形撐腳架(10)與所述手搖式拉拔儀(5)之間，且所述錨索測力計(3)遠離手搖式拉拔儀(5)的一側貼合在所述u形撐腳架(10)側壁上。

5.根據權利要求4所述的一種基于在役錨索預應力檢測的高效檢測裝置，其特征在于，所述u形撐腳架(10)靠近錨索測力計(3)一側設置有傳感輔助板(13)，所述位移傳感器(4)一端抵靠在該傳感輔助板(13)表面，所述位移傳感器(4)通過檢測其至傳感輔助板(13)之間的水平距離實現拉拔檢測鋼絞線(14)時的總鋼絞線形變量的測量。

6.根據權利要求5所述的一種基于在役錨索預應力檢測的高效檢測裝置，其特征在于，所述檢測位調控組件(15)包括通過螺栓固定在所述工作錨(7)上的檢測位調控基板(17)，所述u形撐腳架(10)滑動設置在所述檢測位調控基板(17)上，所述檢測位調控基板(17)表面的固定板上轉動設置有檢測位調控螺桿(18)，所述檢測位調控螺桿(18)與所述螺紋孔道(11)之間螺紋配合。

技術總結
本技術公開了一種基于在役錨索預應力檢測的高效檢測裝置，涉及滑坡防治工程檢測技術領域。本技術中錨墩上設置有多根錨索鋼絞線，錨索鋼絞線的外露段連接在鋼絞線連接器一端，鋼絞線連接器另一端連接有檢測鋼絞線，檢測鋼絞線穿過錨索測力計中心孔，位移傳感器與錨索測力計位置位置相對應，位移傳感器安裝在手搖式拉拔儀上，通過搖動手搖式拉拔儀實現檢測鋼絞線的水平拉拔，錨索測力計和位移傳感器均與該數據采集分析儀電性連接。本技術采用手搖式拉拔儀及單根張拉模式，不僅減輕了檢測設備重量，使得單件部件的重量不超過15kg，適用于高邊坡錨固工程檢測，便于檢測裝置移動調位，且有利于檢測效率的提高。

技術研發人員：楊棟,姜昭群,王全成,蔡強
受保護的技術使用者：中國地質科學院探礦工藝研究所
技術研發日：20240305
技術公布日：2025/4/28
