本發明涉及農殘檢測，尤其涉及一種基于食品安全的農藥殘留檢測設備。

背景技術：

1、果蔬農殘檢測是指對水果和蔬菜中的農藥殘留進行分析，以確保其符合食品安全標準，它對于保障消費者健康、滿足法律法規要求以及維護市場信譽至關重要，在針對西瓜這種主要以果肉為食用對象的水果，在對其進行農殘檢測時，需要對西瓜的果肉進行特定深度或中心處取樣，現有對西瓜果肉的取樣方式有兩種，第一種將西瓜進行切割為若干塊，然后對西瓜的果肉進行取樣，第二種通過西瓜進行穿刺，直接對西瓜的果肉進行取樣，無論是切割還是穿刺，這些工具在取樣過程中都會先后接觸不同位置的果肉，進而使果蔬不同位置的果汁沾附于工具上，然后對待取樣位置的果肉進行取樣時，工具上所沾附的其余位置的果汁會與取樣位置的果肉發生混合，會使得最終的農藥殘留檢測結果不夠精確。

技術實現思路

1、為了克服上述背景技術中所提到的缺點，本發明提供了一種基于食品安全的農藥殘留檢測設備。

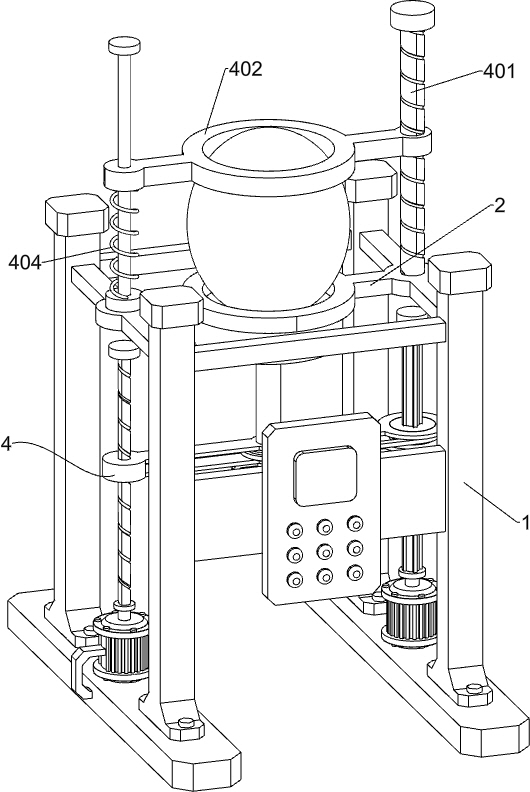

2、本發明的技術方案為：一種基于食品安全的農藥殘留檢測設備，包括有：支撐架；放置臺，固定連接于所述支撐架，所述放置臺的底部滑動連接有取樣筒；動力模塊，設置于所述支撐架上，用于帶動所述取樣筒轉動和上下移動；絞龍，固定連接于所述取樣筒內部，用于旋取原料；擴孔板，具有若干個，均固定連接于所述取樣筒的外壁，用于擴大取樣孔道；旋切組件，設置于所述取樣筒內，用于切削水果的果皮和果肉；封堵組件，設置于所述取樣筒內，用于防止果肉和果汁提前進入所述取樣筒內；固定組件，設置于所述支撐架上，用于對水果進行固定。

3、作為本發明的一種優選技術方案，所述擴孔板為直角梯形板，所述擴孔板的下底與所述取樣筒貼合，且所述擴孔板的頂部至底部厚度逐漸減小。

4、作為本發明的一種優選技術方案，所述旋切組件包括有：轉動軸，具有若干個，均轉動連接于所述取樣筒的內部；旋料塊，與所述轉動軸的數量相同，分別固定連接于相鄰所述轉動軸的頂端；驅動組件，設置于所述取樣筒上，用于帶動所有所述轉動軸轉動。

5、作為本發明的一種優選技術方案，所述驅動組件包括有：轉動模塊，設置于所述取樣筒，所述取樣筒轉動連接有傳動齒環，所述轉動模塊用于帶動所述傳動齒環轉動；傳動齒輪，與所述轉動軸的數量相同，所有的所述傳動齒輪分別固定連接于相鄰所述轉動軸的底部，所有的所述傳動齒輪均與所述傳動齒環嚙合。

6、作為本發明的一種優選技術方案，所述封堵組件包括有：通氣管，滑動連接于所述絞龍內；收攏架，設置于所述通氣管；氣囊，固定連接于所述收攏架，所述通氣管與所述氣囊連通，所述氣囊用于封堵所述取樣筒；傳動組件，設置于所述取樣筒上，用于帶動所述通氣管沿所述絞龍滑動。

7、作為本發明的一種優選技術方案，所述傳動組件包括有：轉動套，轉動連接于所述取樣筒，所述轉動套的外部固定連接有驅動齒輪，所有的所述傳動齒輪均與所述驅動齒輪嚙合；第一卡塊，固定連接于所述通氣管，所述轉動套的內部設置有第一傾斜槽，所述第一卡塊位于所述第一傾斜槽內。

8、作為本發明的一種優選技術方案，所述固定組件包括有：螺紋軸，轉動連接于所述放置臺；夾持環，滑動連接于所述放置臺，且所述夾持環與所述螺紋軸螺紋連接；檢測組件，設置于所述放置臺上，用于檢測水果的高度。

9、作為本發明的一種優選技術方案，所述檢測組件包括有：壓力傳感器，固定連接于所述放置臺；彈性元件，設置于所述壓力傳感器與所述夾持環之間。

10、作為本發明的一種優選技術方案，還包括有：隔斷組件，設置于所述取樣筒內部，用于隔斷所有所述旋料塊，所述隔斷組件包括有：切割環，滑動連接于所述取樣筒內；第二卡塊，與所述轉動軸數量相同，均固定連接于所述切割環，所述轉動軸設置有第二傾斜槽，所有的所述第二卡塊分別位于相鄰的所述第二傾斜槽內。

11、作為本發明的一種優選技術方案，所述切割環的高度大于所述第二傾斜槽的高度，用于使所述切割環的對所有所述轉動軸形成封堵。

12、有益效果：1、本發明通過擴孔板對西瓜旋切出大于取樣筒半徑的取樣通道，將無用的果肉打碎，并使其沿取樣通道導流至放置臺內，然后取樣筒將特定深度的果肉取樣至其內部，避免其余位置的果肉與取樣位置的果肉發生混合，導致西瓜果肉的農殘檢測數據不準確。

13、2、通過在解除氣囊對取樣筒的封堵時，所有旋料塊貼合氣囊的上側面，并刮除附著在其上的果肉，避免氣囊上附著的果肉進入取樣筒內形成混合，降低西瓜果肉的農殘檢測數據的準確程度。

14、3、通過收攏架帶動收縮后氣囊的邊緣處向中心聚攏，將氣囊的上側面進行遮擋，并將聚攏后的氣囊收攏至絞龍內，避免氣囊上側面所殘留的果汁對后續果肉取樣混合，導致果肉的農殘檢測數據不準確。

15、4、通過夾持環與壓力傳感器的配合，檢測待取樣西瓜的固定高度，并自動判斷西瓜的中心處位置，便于取樣筒對西瓜中心處果肉的取樣和農殘檢測。

16、5、通過使切割環探出取樣筒，將待取樣處果肉與旋料塊進行隔斷，避免待取樣處果肉與旋料塊接觸，致使旋料塊上殘留的果肉和果汁與待檢測果肉出現混合，影響農殘檢測數據的準確性。

技術特征：

1.一種基于食品安全的農藥殘留檢測設備，其特征在于，包括有：

2.根據權利要求1所述的一種基于食品安全的農藥殘留檢測設備，其特征在于，所述擴孔板（6）為直角梯形板，所述擴孔板（6）的下底與所述取樣筒（3）貼合，且所述擴孔板（6）的頂部至底部厚度逐漸減小。

3.根據權利要求1所述的一種基于食品安全的農藥殘留檢測設備，其特征在于，所述旋切組件包括有：

4.根據權利要求3所述的一種基于食品安全的農藥殘留檢測設備，其特征在于，所述驅動組件包括有：

5.根據權利要求4所述的一種基于食品安全的農藥殘留檢測設備，其特征在于，所述封堵組件包括有：

6.根據權利要求5所述的一種基于食品安全的農藥殘留檢測設備，其特征在于，所述傳動組件包括有：

7.根據權利要求1所述的一種基于食品安全的農藥殘留檢測設備，其特征在于，所述固定組件包括有：

8.根據權利要求7所述的一種基于食品安全的農藥殘留檢測設備，其特征在于，所述檢測組件包括有：

9.根據權利要求6所述的一種基于食品安全的農藥殘留檢測設備，其特征在于，還包括有：

10.根據權利要求9所述的一種基于食品安全的農藥殘留檢測設備，其特征在于，所述切割環（501）的高度大于所述第二傾斜槽（503）的高度，用于使所述切割環（501）的對所有所述轉動軸（201）形成封堵。

技術總結
本發明涉及農殘檢測技術領域，尤其涉及一種基于食品安全的農藥殘留檢測設備。包括有：支撐架；放置臺，固定連接于所述支撐架，所述放置臺的底部滑動連接有取樣筒；動力模塊，設置于所述支撐架上，用于帶動所述取樣筒轉動和上下移動；絞龍，固定連接于所述取樣筒內部；擴孔板，具有若干個，均固定連接于所述取樣筒的外壁；旋切組件，設置于所述取樣筒內，用于切削水果的果皮和果肉。本發明通過擴孔板對水果旋切出大于取樣筒半徑的取樣通道，將無用的果肉打碎，并使其沿取樣通道導流至放置臺內，然后取樣筒將特定深度的果肉取樣至其內部，避免其余位置的果肉與取樣位置的果肉發生混合，導致西瓜果肉的農殘檢測數據不準確。

技術研發人員：彭星星,秦祎芳,戴冠蘋,王雅楠,毋修遠,趙勝男
受保護的技術使用者：河南省食品和鹽業檢驗技術研究院（河南省糧油飼料產品質量監督檢驗中心）
技術研發日：
技術公布日：2025/4/28
