本發明屬于車輛動力部件，具體涉及一種差速器傳動組件和差速器。

背景技術：

1、汽車差速器能夠使左、右(或前、后)驅動輪實現以不同轉速轉動的機構。主要由左右半軸齒輪、兩個行星齒輪及齒輪架組成。功用是當汽車轉彎行駛或在不平路面上行駛時，使左右車輪以不同轉速滾動，即保證兩側驅動車輪作純滾動運動。差速器是為了調整左右輪的轉速差而裝置的。

2、目前市面上應用最多的差速器為齒輪式差速器，由于結構原因，這種差速器分配給左右輪的轉矩相等。這種差速器轉矩均分特性能滿足汽車在良好路面上正常行駛。但當汽車在壞路上行駛時，卻嚴重影響通過能力。例如當汽車的一個驅動輪陷入泥濘路面時，雖然另一驅動輪在良好路面上，汽車卻往往不能前進(俗稱打滑)。此時在泥濘路面上的驅動輪原地滑轉，在良好路面上的車輪卻靜止不動。這是因?yàn)樵谀酀袈访嫔系能囕喤c路面之間的附著力較小，路面只能通過此輪對半軸作用較小的反作用力矩，因此差速器分配給此輪的轉矩也較小，盡管另一驅動輪與良好路面間的附著力較大，但因平均分配轉矩的特點，使這一驅動輪也只能分到與滑轉驅動輪等量的轉矩，以致驅動力不足以克服行駛阻力，汽車不能前進，而動力則消耗在滑轉驅動輪上。此時加大油門不僅不能使汽車前進，反而浪費燃油，加速機件磨損，尤其使輪胎磨損加劇。有效的解決辦法是:挖掉滑轉驅動輪下的稀泥或在此輪下墊干土、碎石、樹枝、干草等。

3、為了通過技術解除上述“打滑”的狀態，最常見的做法是給齒輪式差速器上一把“鎖”，即強行將兩個車輪半軸鎖止成為一體，防止彼此間出現差速。還有一些差速器，比如托森差速器，是轉矩感應式差速器，即差速器可以根據其內部差動轉矩的大小而決定是否限制差速器的差速作用，在結構上巧妙地利用渦輪蝸桿傳動的不可逆原理而設計，但這種差速器的成本較高。

技術實現思路

1、本發明的目的在于克服現有技術中的不足而發明的一種差速器傳動組件和差速器。

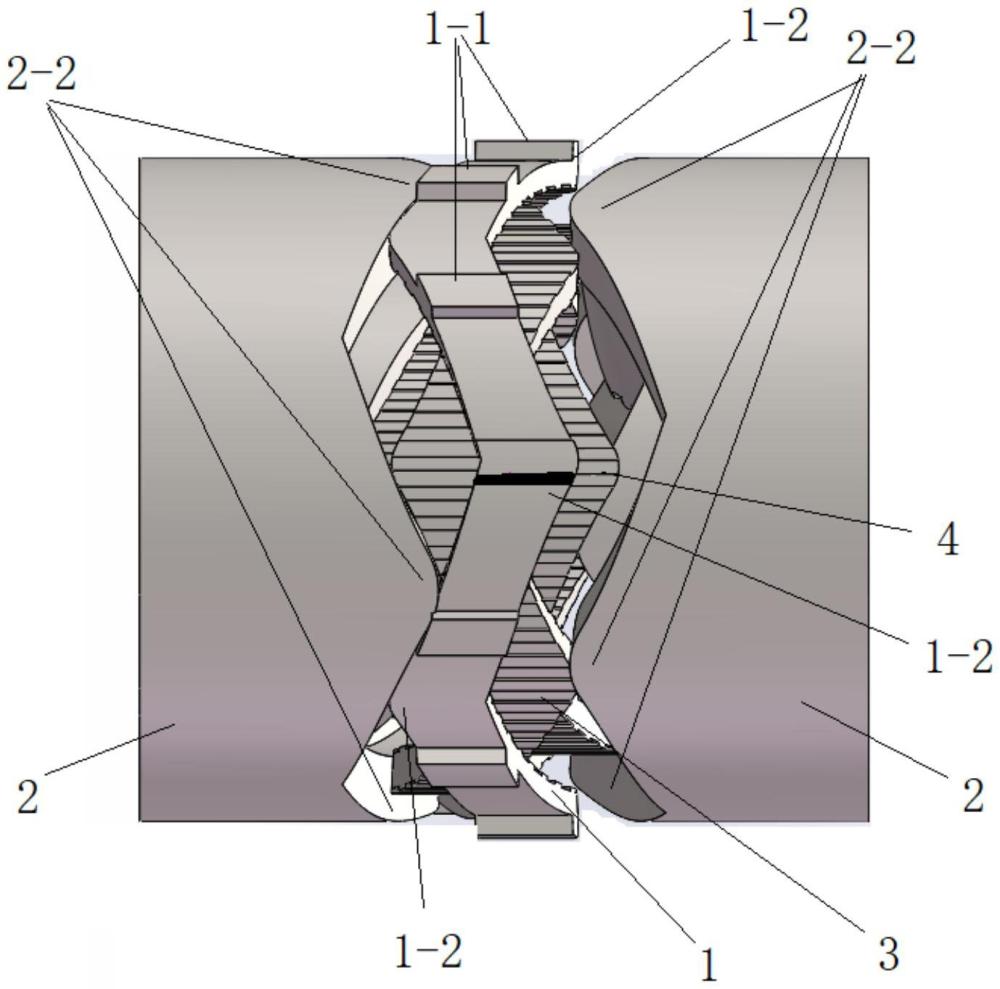

2、本發明是這樣實現的：一種差速器傳動組件，其特征在于：包括傳動齒套和兩個分別與傳動齒套嚙合傳動的從動半軸齒輪，所述傳動齒套包括圓套狀本體，圓套狀本體的外圓面設置有外傳動結構，圓套狀本體的兩側端面上分別設置有呈環形布置的傳動齒，當一個端面上的一個傳動齒位于齒頂時，另一個端面上同一軸線上的傳動齒位于齒根。

3、所述從動半軸齒輪包括圓柱狀本體，圓柱狀本體的軸向中心處設置有與半軸配合傳動的內花鍵槽，所述內花鍵槽貫通圓柱狀本體的一側端面，圓柱狀本體的另一側端面上設置有呈環形布置的從動齒，所述從動半軸齒輪上的從動齒與傳動齒套端面上的傳動齒嚙合傳動。

4、進一步優化，所述傳動齒套內部還設置有次傳動齒套，所述次傳動齒套的兩側端面上分別設置有呈環形布置的傳動齒，當次傳動齒套一個端面上的一個傳動齒位于齒頂時，次傳動齒套另一個端面上同一軸線上的傳動齒位于齒根。

5、所述傳動齒套的內圓面上設置有內傳動結構，所述次傳動齒套的外圓面面上設置有次外傳動結構，所述傳動齒套與次傳動齒套之間通過內傳動結構和次外傳動結構的配合傳動。

6、所述從動半軸齒輪上的從動齒與次傳動齒套端面上的傳動齒嚙合傳動。

7、進一步優化，所述傳動齒套上的內傳動結構為內花鍵槽，所述次傳動齒套上的次外傳動結構為外花鍵，所述傳動齒套與次傳動齒套之間通過內花鍵槽和外花鍵的配合傳動，傳動齒套帶動次傳動齒套轉動的同時，傳動齒套和次傳動齒套之間還可以沿著花鍵槽的軸線發生相對滑動。

8、進一步優化，所述次傳動齒套與傳動齒套的軸向長度相同，且所述次傳動齒套端面上的傳動齒與傳動齒套端面上的傳動齒齒形及個數相同。

9、進一步優化，所述次傳動齒套內部還設置有內傳動齒套，所述內傳動齒套的兩側端面上分別設置有呈環形布置的傳動齒，所述內傳動齒套與傳動齒套的軸向長度相同，且所述內傳動齒套端面上的傳動齒與傳動齒套端面上的傳動齒齒形及個數相同；當內傳動齒套一個端面上的一個傳動齒位于齒頂時，內傳動齒套另一個端面上同一軸線上的傳動齒位于齒根。

10、所述次傳動齒套的內圓面上設置有次內傳動結構，所述內傳動齒套的外圓面面上設置有內外傳動結構，所述次傳動齒套與內傳動齒套之間通過次內傳動結構和內外傳動結構的配合傳動。

11、所述從動半軸齒輪上的端面上還設置有呈環形布置的次從動齒，所述次從動齒與從動齒的齒頂位于同一平面內，次從動齒的齒數和齒形與從動齒的齒數和齒形相同，次從動齒的齒與從動齒的齒在徑向彼此錯開。

12、所述內傳動齒套端面上的傳動齒與從動半軸齒輪端面上的次從動齒嚙合傳動。

13、更進一步優化，所述次傳動齒套上的次內傳動結構為內花鍵槽，所述內傳動齒套上的內外傳動結構為外花鍵，所述次傳動齒套與內傳動齒套之間通過內花鍵槽和外花鍵的配合傳動，次傳動齒套帶動內傳動齒套轉動的同時，次傳動齒套和內傳動齒套之間還可以沿著花鍵槽的軸線發生相對滑動。

14、一種包含上述差速器傳動組件的差速器，本裝置還包括差速器殼體，所述差速器殼體上包括錐齒盤，所述錐齒盤上設置有與之固定連接的傳動套，所述傳動套的軸線與錐齒盤的軸線相同，所述傳動套的內壁上設置有傳動套內傳動結構，傳動套內壁上的傳動套內傳動結構與傳動齒套外圓面上外傳動結構配合傳動。

15、本裝置具有以下優點：

16、本裝置組成的差速器在車輛直線行駛時，傳動齒套、次傳動齒套和其它的傳動齒套與從動半軸齒輪處于端面嚙合狀態，彼此間不發生相對滑動或相對轉動，將發動機的動力通過分別傳動齒套傳遞到左右兩根半軸上，即當左右兩側的車輪行駛速度相同時，差速器內部不發生相對滑動，即將左右兩根半軸“連接”成一根軸，即使輪胎抓地力不足，也可以避免發生打滑的現象。當車輛需要拐彎時，即左右輛車的車輪行駛速度不同，拐彎內側車輪和外側車輪的轉彎半徑不同，外側車輪的轉彎半徑要大于內側車輪的轉彎半徑，這就要求在轉彎時外側車輪的轉速要高于內側車輪的轉速，一方面，本裝置內側的從動半軸齒輪(兩個從動半軸齒輪分別與該側的半軸通過花鍵傳動連接，而該側的半軸上分別連接有輪胎，即該側輪胎的角速度即為該側從動半軸齒輪的角速度)轉動速度小于傳動齒套的速度(其速度與差速器殼體的速度相同，車輛中間的速度)，內側的從動半軸齒輪與傳動齒套之間的齒發生相對滑動；另一方面，本裝置內側的從動半軸齒輪轉動速度大于傳動齒套的速度(其速度與差速器殼體的速度相同，車輛中間的速度)，外側的從動半軸齒輪與傳動齒套之間的齒發生相對滑動，從而自動實現了，左右半軸順滑的以不同的速度轉動，即實現了差速。

17、本裝置可以自動實現左右兩根半軸同速傳動和差速的實時自動轉換，即避免了打滑造成動力不足，又能實時自動實現差速，保障車輛順利轉彎。

技術特征：

1.一種差速器傳動組件，其特征在于：包括傳動齒套和兩個分別與傳動齒套嚙合傳動的從動半軸齒輪，所述傳動齒套包括圓套狀本體，圓套狀本體的外圓面設置有外傳動結構，圓套狀本體的兩側端面上分別設置有呈環形布置的傳動齒，當一個端面上的一個傳動齒位于齒頂時，另一個端面上同一軸線上的傳動齒位于齒根；

2.根據權利要求1所述的差速器傳動組件，其特征在于：所述傳動齒套上的內傳動結構為內花鍵槽，所述次傳動齒套上的次外傳動結構為外花鍵，所述傳動齒套與次傳動齒套之間通過內花鍵槽和外花鍵的配合傳動，傳動齒套帶動次傳動齒套轉動的同時，傳動齒套和次傳動齒套之間還可以沿著花鍵槽的軸線發生相對滑動。

3.根據權利要求1或2所述的差速器傳動組件，其特征在于：所述次傳動齒套與傳動齒套的軸向長度相同，且所述次傳動齒套端面上的傳動齒與傳動齒套端面上的傳動齒齒形及個數相同。

4.根據權利要求3所述的差速器傳動組件，其特征在于：所述次傳動齒套內部還設置有內傳動齒套，所述內傳動齒套的兩側端面上分別設置有呈環形布置的傳動齒，所述內傳動齒套與傳動齒套的軸向長度相同，且所述內傳動齒套端面上的傳動齒與傳動齒套端面上的傳動齒齒形及個數相同；當內傳動齒套一個端面上的一個傳動齒位于齒頂時，內傳動齒套另一個端面上同一軸線上的傳動齒位于齒根；

5.根據權利要求4所述的差速器傳動組件，其特征在于：所述次傳動齒套上的次內傳動結構為內花鍵槽，所述內傳動齒套上的內外傳動結構為外花鍵，所述次傳動齒套與內傳動齒套之間通過內花鍵槽和外花鍵的配合傳動，次傳動齒套帶動內傳動齒套轉動的同時，次傳動齒套和內傳動齒套之間還可以沿著花鍵槽的軸線發生相對滑動。

6.一種包含上述任意一個權利要求差速器傳動組件的差速器，其特征在于：本裝置還包括差速器殼體，所述差速器殼體上包括錐齒盤，所述錐齒盤上設置有與之固定連接的傳動套，所述傳動套的軸線與錐齒盤的軸線相同，所述傳動套的內壁上設置有傳動套內傳動結構，傳動套內壁上的傳動套內傳動結構與傳動齒套外圓面上外傳動結構配合傳動。

技術總結
本發明屬于車輛動力部件技術領域，具體涉及一種差速器傳動組件和差速器，包括傳動齒套和兩個分別與傳動齒套嚙合傳動的從動半軸齒輪，傳動齒套包括圓套狀本體，圓套狀本體的外圓面設置有外傳動結構，圓套狀本體的兩側端面上分別設置有傳動齒，當一個端面上的一個傳動齒位于齒頂時，另一個端面上同一軸線上的傳動齒位于齒根；從動半軸齒輪包括圓柱狀本體，圓柱狀本體的軸向中心處設有與半軸配合傳動的內花鍵槽，內花鍵槽貫通圓柱狀本體，圓柱狀本體的另一側端面上設有呈環形布置的從動齒，從動半軸齒輪上的從動齒與傳動齒套端面上的傳動齒嚙合傳動，本裝置自動實現鎖止和差速的實時自動轉換，即避免了打滑造成動力不足，又能保障車輛順利轉彎。

技術研發人員：孫超
受保護的技術使用者：孫超
技術研發日：
技術公布日：2025/4/28
