本技術涉及測試機構的，尤其是一種電容容量測試機構。

背景技術：

1、隨著社會的不斷發展，貼片式鋁電解電容器在各行各業中得到了廣泛的運用。貼片式鋁電解電容器在生產過程中，通常都會對電容容量進行檢測，目前采用的電容容量檢測機構在長時間的使用過程中存在如下缺陷：一、測試圓形引線的時候，接觸面小，常出現接觸不良而導致的測量不精準的問題；二、測試夾持口常常會出現表面氧化現象而影響整體的電容容量檢測。

技術實現思路

1、本實用新型要解決的技術問題是：為了解決上述背景技術中存在的問題，提供的是一種電容容量測試機構，扁平式引腳測試，增大接觸面積，提高檢測精度，減少引腳表面氧化造成的測試誤差問題，提高整體測試效率，便于廣泛推廣和使用。

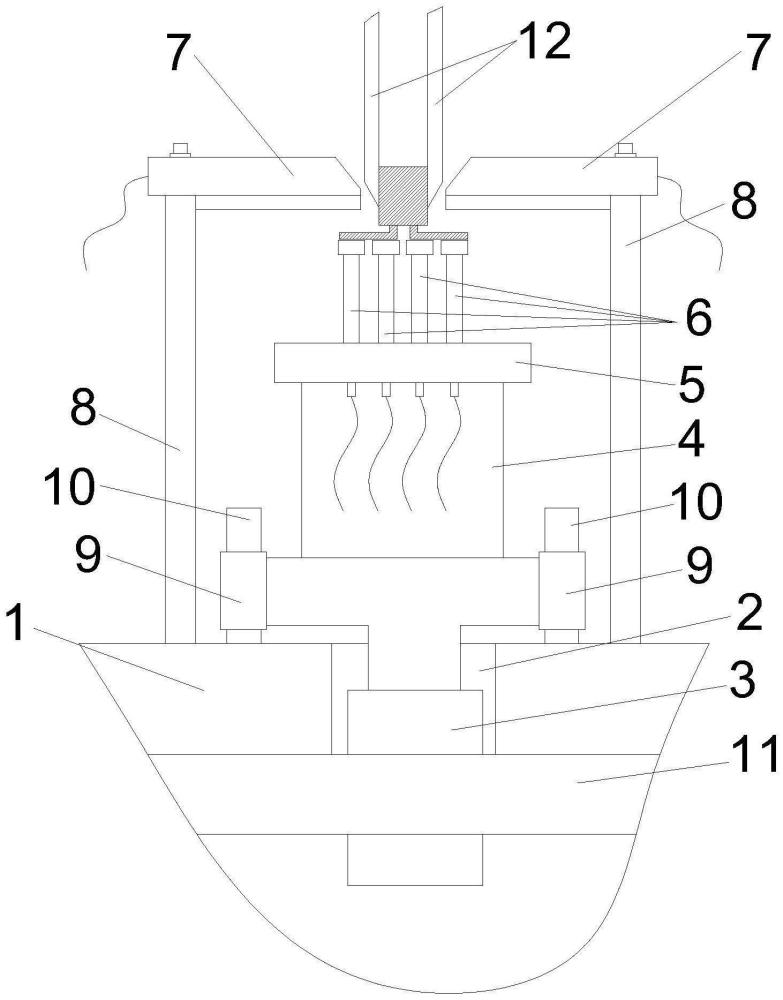

2、本實用新型解決其技術問題所采用的技術方案是：一種電容容量測試機構，包括工作臺，所述的工作臺的中部開設工作窗，所述的工作窗內垂直安裝伸縮桿，所述的伸縮桿的伸縮端伸出工作窗后連接活動板，所述的活動板上端水平設置基座，所述的基座上垂直設置測試柱，所述的測試柱的上部設置夾持機構，所述的測試柱的下端穿過基座后通過導線連接測試機；所述的測試柱的兩側分別設置絕緣壓板，所述的絕緣壓板的下端通過第一支架固定在工作臺上；所述的絕緣壓板的一端通過導線連接測試機。

3、進一步地限定，上述技術方案中，所述的活動板下端兩側均設置導套，所述的導套活動套設在導柱上，所述的導柱垂直安裝在工作臺上。

4、進一步地限定，上述技術方案中，所述的伸縮桿通過第二支架固定在工作臺內；可保障伸縮桿的穩定運行。

5、進一步地限定，上述技術方案中，所述的夾持機構包括相對設置的夾持臂；通過夾持臂可實現電容器的快速夾持測試。

6、進一步地限定，上述技術方案中，所述的夾持臂夾持后的厚度小于絕緣壓板之間的間距；這樣的設計是為了避免夾持臂的夾持放置干涉絕緣壓板的壓設。

7、進一步地限定，上述技術方案中，所述的活動板上下活動的范圍為10-30mm。這樣的設計可通過活動板的上下使得電容器的引腳被絕緣壓板與測試柱壓住。

8、本實用新型的有益效果是：本實用新型提出的一種電容容量測試機構，扁平式引腳測試，增大接觸面積，提高檢測精度，減少引腳表面氧化造成的測試誤差問題，提高整體測試效率，便于廣泛推廣和使用。

技術特征：

1.一種電容容量測試機構，其特征在于：包括工作臺，所述的工作臺的中部開設工作窗，所述的工作窗內垂直安裝伸縮桿，所述的伸縮桿的伸縮端伸出工作窗后連接活動板，所述的活動板上端水平設置基座，所述的基座上垂直設置測試柱，所述的測試柱的上部設置夾持機構，所述的測試柱的下端穿過基座后通過導線連接測試機；所述的測試柱的兩側分別設置絕緣壓板，所述的絕緣壓板的下端通過第一支架固定在工作臺上；所述的絕緣壓板的一端通過導線連接測試機。

2.根據權利要求1所述的一種電容容量測試機構，其特征在于：所述的活動板下端兩側均設置導套，所述的導套活動套設在導柱上，所述的導柱垂直安裝在工作臺上。

3.根據權利要求1所述的一種電容容量測試機構，其特征在于：所述的伸縮桿通過第二支架固定在工作臺內。

4.根據權利要求1所述的一種電容容量測試機構，其特征在于：所述的夾持機構包括相對設置的夾持臂。

5.根據權利要求4所述的一種電容容量測試機構，其特征在于：所述的夾持臂夾持后的厚度小于絕緣壓板之間的間距。

6.根據權利要求1所述的一種電容容量測試機構，其特征在于：所述的活動板上下活動的范圍為10-30mm。

技術總結
本技術涉及測試機構的技術領域，尤其是一種電容容量測試機構，其包括工作臺，所述的工作臺的中部開設工作窗，所述的工作窗內垂直安裝伸縮桿，所述的伸縮桿的伸縮端伸出工作窗后連接活動板，所述的活動板上端水平設置基座，所述的基座上垂直設置測試柱，所述的測試柱的上部設置夾持機構，所述的測試柱的下端穿過基座后通過導線連接測試機；所述的測試柱的兩側分別設置絕緣壓板，所述的絕緣壓板的下端通過第一支架固定在工作臺上；所述的絕緣壓板的一端通過導線連接測試機。該電容容量測試機構，扁平式引腳測試，增大接觸面積，提高檢測精度，減少引腳表面氧化造成的測試誤差問題，提高整體測試效率，便于廣泛推廣和使用。

技術研發人員：談理輝,談益鋒,陳華良,陳志猛
受保護的技術使用者：常州曠晶電子有限公司
技術研發日：20240329
技術公布日：2025/4/28
