本申請涉及農業灌溉技術，尤其涉及一種水肥一體化系統及灌溉器。

背景技術：

1、我國是農業大國，農業生產中存在以下問題：一是水資源緊缺，灌溉水利用率低。而農業用水占全國用水總量的62.5%，農田灌溉水有效利用系數低，僅為0.568，與發達國家0.7~0.8的差距還很大。二是施肥方式不合理，化肥的有效利用率低，僅為30%。過量施肥造成的空氣質量下降、地下水污染、環境污染等問題日益凸顯，化肥減量增效成為農業綠色發展的關鍵步驟。三是農業生產用地廣。

2、充分應用水肥一體化技術，可加快節水農業發展，有效節約時間提高效率、節省人力物力，增產高效，提高水肥利用率，保護環境，降低農業種植成本，因此精確、有針對性的灌溉施肥，對于解決大水漫灌和過量施肥造成的問題、推進農業現代化建設具有十分重要意義。

3、現有的水肥一體化裝置是將固體化肥配置成高濃度的液肥，再與水混合后對作物進行施肥，但是配成的液肥因其中的化學成分在水溶液中的穩定性較差，需要現配現用，難以長期儲存，易導致肥料的浪費，且灌溉時大多是將水或液肥滴灌或噴施于地表，這就易導致水分蒸發，以及水分蒸發會使液肥局部濃度偏高而導致燒苗的情況的發生。

技術實現思路

1、本申請提供一種水肥一體化系統及灌溉器，用以解決上述背景技術中的問題。

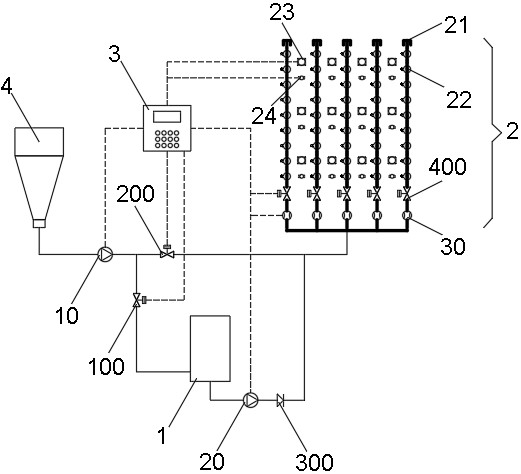

2、本申請提供一種水肥一體化系統，包括固肥混合裝置、灌溉裝置和控制器；

3、固肥混合裝置和灌溉裝置分別通過第一閥門和第二閥門與汲水泵連接，汲水泵通過過濾器與水源連接；

4、固肥混合裝置依次通過混肥泵和止逆閥與灌溉裝置連接，固肥混合裝置與灌溉裝置的連接處位于第二閥門與灌溉裝置之間；

5、灌溉裝置包括鋪設于田中的多根并聯的灌溉干管和與灌溉干管連接的灌溉器；每根灌溉干管分的輸入端均分別設置有調節閥和流量計；

6、第一閥門、第二閥門、調節閥、流量計、汲水泵和混肥泵均與控制器電性連接。

7、本申請提供的水肥一體化系統，通過設置固肥混合裝置，將固體肥料直接與水混合后配成液肥施用，可實現即配即用的目的，且固體肥料易于存儲，能有效克服采用稀釋高濃度液肥的方法配置液肥時，高濃度液肥不易存儲難易導致肥料的浪費的弊端；且本申請的系統易于布置，采用控制器進行控制具有及時、省力、易于操控的特點。

8、可選地，固肥混合裝置與混肥泵之間還設置有ph計和電導率測量計，ph計和電導率測量計均與控制器電性連接；

9、混肥泵還通過三通閥與固肥混合裝置連接。

10、可選地，該系統還包括土壤溫濕度傳感器和土壤ec計；

11、土壤溫濕度傳感器和土壤ec計分別設置有多個，并設置于田中，且均與控制器電性連接。

12、可選地，固肥混合裝置包括混肥箱；

13、混肥箱下部相對的兩側面分別開設有進液口和排液口；

14、靠近進液口一側的混肥箱上部的側壁與螺旋進料器連接；

15、混肥箱內設置有料籃，料籃的頂部與混肥箱的內頂部固定連接，料籃內設置有第一攪拌器；

16、螺旋進料器的出料端通過溜槽與料籃連通。

17、可選地，料籃與排液口之間豎直設置有多個折流擋板。

18、可選地，靠近排液口的折流擋板與排液口之間設置有第二攪拌器；

19、第一攪拌器和第二攪拌器均為螺旋推進式攪拌器。

20、第二方面，本申請提供一種灌溉器，包括內管和外管；

21、外管頂部敞開底部封閉，內管穿過外管的底部并伸出，且與外管的底部滑動連接；

22、外管內設置有密封塞，密封塞與外管滑動連接，內管的上部穿過密封塞且與密封塞固定連接；

23、外管內還設置有柔性的密封管，密封管的上端與密封塞的底部固定連接且密封，下端與外管的內底部固定連接且密封，內管包裹于密封管內；

24、內管的管壁上沿軸線方向自上而下陣列開設有多個布水孔，內管通過柔性管道與灌溉干管連接；

25、外管的一側壁上開設有調節槽，內管與調節結構固定連接，調節槽與調節結構相匹配，且調節結構可沿調節槽移動。

26、可選地，調節槽的兩側為對稱設置的卡齒條；

27、調節結構包括調節把手，調節把手與密封塞固定連接；

28、調節把手的下表面設置有安裝盒，安裝盒內對稱設置有卡位片，且卡位片靠近調節槽的位置伸出安裝盒，且與調節槽的卡齒相匹配；一對卡位片之間通過彈性結構連接；

29、卡位片靠近安裝盒的一側設置有按壓鍵，按壓鍵穿過安裝盒的側面并伸出。

30、可選地，內管的下端連接有破土錐。

31、可選地，布水孔內設置有過濾網。

32、本申請提供的灌溉器具有如下有益效果：

33、1）本申請的灌溉器使用時插入地下，將液肥或水導引直至作物根部附近，能有效減少水分的蒸發而導致的水分流失，以及水分蒸發導致的液肥局部濃度偏高所致的燒苗的情況發生；同時還能減少液肥以及水的使用量，具有節約資源的效果。

34、2）本申請的灌溉器中用于導引水流的內管的伸出長度可根據作物的生長狀況進行調節，具有適用性廣、便于調節的特點，并且內管上的布水孔多個設置，插入地表下的部分可自上而下的對作物進行灌溉，這種立體式的布水方式具有布水覆蓋面廣、灌溉快速的特點。

35、3）本申請的灌溉器，結構設置合理，具有易于操作，便于拆卸維護的特點。

技術特征：

1.一種水肥一體化系統，其特征在于，包括固肥混合裝置（1）、灌溉裝置（2）和控制器（3）；

2.根據權利要求1所述的水肥一體化系統，其特征在于，所述固肥混合裝置（1）與混肥泵（20）之間還設置有ph計（40）和電導率測量計（50），所述ph計（40）和電導率測量計（50）均與控制器（3）電性連接；

3.根據權利要求1所述的水肥一體化系統，其特征在于，該系統還包括土壤溫濕度傳感器（23）和土壤ec計（24）；

4.根據權利要求1所述的水肥一體化系統，其特征在于，所述固肥混合裝置（1）包括混肥箱（11）；

5.根據權利要求4所述的水肥一體化系統，其特征在于，所述料籃（13）與排液口（102）之間豎直設置有多個折流擋板（14）。

6.根據權利要求5所述的水肥一體化系統，其特征在于，靠近所述排液口（102）的折流擋板（14）與排液口（102）之間設置有第二攪拌器（15）；

7.一種灌溉器，應用于上述權利要求1~6任一項所述的水肥一體化系統中，其特征在于，包括內管（221）和外管（222）；

8.根據權利要求7所述的灌溉器，其特征在于，所述調節槽（225）的兩側為對稱設置的卡齒條；

9.根據權利要求7所述的灌溉器，其特征在于，所述內管（221）的下端連接有破土錐（227）。

10.根據權利要求7所述的灌溉器，其特征在于，所述布水孔（2201）內設置有過濾網。

技術總結
本申請提供一種水肥一體化系統及灌溉器，本申請提供的水肥一體化系統，通過設置固肥混合裝置，將固體肥料直接與水混合后配成液肥施用，可實現即配即用的目的，且固體肥料易于存儲，能有效克服采用稀釋高濃度液肥的方法配置液肥時，高濃度液肥不易存儲難易導致肥料的浪費的弊端；且本申請的系統易于布置，采用控制器進行控制具有及時、省力、易于操控的特點。本申請的灌溉器使用時插入地下，將液肥或水導引直至作物根部附近，能有效減少水分的蒸發而導致的水分流失，以及水分蒸發導致的液肥局部濃度偏高所致的燒苗的情況發生；同時還能減少液肥以及水的使用量，具有節約資源的效果。

技術研發人員：李海東,劉杰,顧敏,劉永剛,李東偉,那青雙和爾,尚學燕,沈秋云,馬愛玲,藺永生,郭云,袁苑
受保護的技術使用者：內蒙古分享收獲農業開發有限公司
技術研發日：
技術公布日：2025/4/28
