本技術涉及張力傳感器，具體為一種張力傳感器保護裝置。

背景技術：

1、在紡織行業、印刷包裝行業、衛生用品行業等行業，存在對加工過程中的帶材、絲材以及薄膜等卷材進行張力控制的需求。張力傳感器是張力控制系統中的核心部件，目前有張力傳感器直接與輥軸進行插接連接，例如專利公開號cn206420601u公開的“穿軸式張力傳感器”，這種張力傳感器內部設置有調心軸承，能夠配合輥軸進行穿插。

2、但是輥軸上的灰塵雜質容易累積在輥軸的兩側，還會受到水漬的混合，長時間累積，污泥易淤積，并結餅，轉動時，容易對進入到張力傳感器軸承處，即污物容易隨光滑的輥軸直接帶入傳感器內，對這種張力傳感器的內部軸承造成阻塞，影響傳感器運行，此外這種張力傳感器在安裝后不便于對軸承加潤滑油進行保養。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種張力傳感器保護裝置，以解決污物容易隨輥軸帶入傳感器的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種張力傳感器保護裝置，包括傳感器本體和輥軸，傳感器本體內安裝有軸承，所述傳感器本體上固定安裝有支板，所述支板上安裝有刮刀，所述輥軸上開設有凹槽，所述刮刀與凹槽對應配合，所述輥軸上且位于凹槽側面的位置固定連接有擋板，所述傳感器本體的右側固定安裝有蓋板。

4、優選地，所述支板上安裝有儲油盒，所述儲油盒的底部固定連接有注油管，所述蓋板上固定連接有注油接口，所述注油接口與注油管貫通。

5、優選地，所述儲油盒的頂部貫穿開設有加油嘴，所述加油嘴上螺紋安裝有盒蓋。

6、優選地，所述蓋板的側面貫穿開設有穿軸孔，蓋板的右側且位于穿軸孔周邊的位置固定連接有擋圈。

7、綜上所述，本實用新型的有益效果是：本實用新型所提供的一種張力傳感器保護裝置，通過設置凹槽擋板等配合，能夠?qū)⑤佪S上的污物進行阻擋，并利用刮板能夠?qū)⑦^多的污物進行刮除，防止了污物隨輥軸進入張力傳感器本體內，利用蓋板能夠?qū)S承進行遮擋保護，并設置階梯狀的擋圈，能夠進一步防止污物進入張力傳感器本體內部，從而能夠有效地對張力傳感器本體進行保護，延長其在灰塵和濕氣環境下的使用壽命。

技術特征：

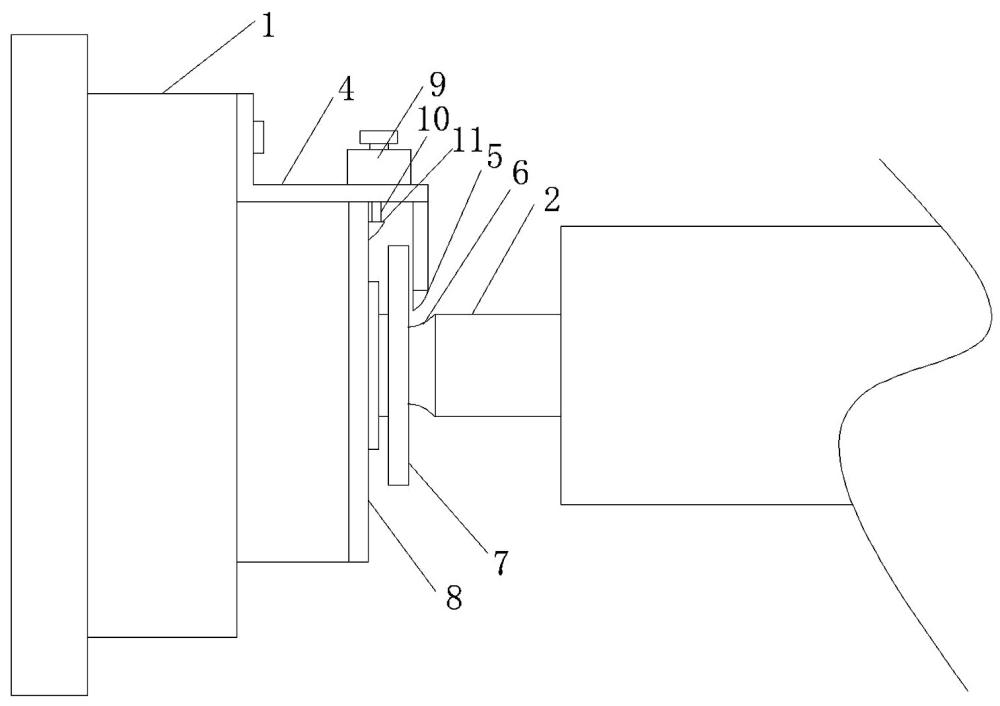

1.一種張力傳感器保護裝置，包括傳感器本體（1）和輥軸（2），傳感器本體（1）內安裝有軸承（3），其特征在于：所述傳感器本體（1）上固定安裝有支板（4），所述支板（4）上安裝有刮刀（5），所述輥軸（2）上開設有凹槽（6），所述刮刀（5）與凹槽（6）對應配合，所述輥軸（2）上且位于凹槽（6）側面的位置固定連接有擋板（7），所述傳感器本體（1）的右側固定安裝有蓋板（8）。

2.根據權利要求1所述的一種張力傳感器保護裝置，其特征在于：所述支板（4）上安裝有儲油盒（9），所述儲油盒（9）的底部固定連接有注油管（10），所述蓋板（8）上固定連接有注油接口（11），所述注油接口（11）與注油管（10）貫通。

3.根據權利要求2所述的一種張力傳感器保護裝置，其特征在于：所述儲油盒（9）的頂部貫穿開設有加油嘴（12），所述加油嘴（12）上螺紋安裝有盒蓋（13）。

4.根據權利要求1所述的一種張力傳感器保護裝置，其特征在于：所述蓋板（8）的側面貫穿開設有穿軸孔（14），蓋板（8）的右側且位于穿軸孔（14）周邊的位置固定連接有擋圈（15）。

技術總結
本技術公開了一種張力傳感器保護裝置，包括傳感器本體和輥軸，傳感器本體內安裝有軸承，所述傳感器本體上固定安裝有支板，所述支板上安裝有刮刀，所述輥軸上開設有凹槽，所述刮刀與凹槽對應配合，所述輥軸上且位于凹槽側面的位置固定連接有擋板，所述傳感器本體的右側固定安裝有蓋板。本技術采用上述結構：通過設置凹槽擋板等配合，能夠?qū)⑤佪S上的污物進行阻擋，并利用刮板能夠?qū)⑦^多的污物進行刮除，防止了污物隨輥軸進入張力傳感器本體內，利用蓋板能夠?qū)S承進行遮擋保護，并設置階梯狀的擋圈，能夠進一步防止污物進入張力傳感器本體內部，從而能夠有效地對張力傳感器本體進行保護，延長其在灰塵和濕氣環境下的使用壽命。
