本發明涉及實驗室自動化設備，尤其涉及一種高通量多肽合成設備。

背景技術：

1、隨著生物技術和藥物研發領域的投入增加，對多肽合成的需求也在增長。特別是制藥公司對于新藥研發的重視，使得多肽作為治療性藥物或診斷工具的應用越來越廣泛。市場規模持續擴大，增長勢頭良好。

2、當前市場上的多肽合成，以固相多肽合成為主流方法，尤其以fmoc(9-芴甲氧羰基)保護策略為主。這種方法允許高效、自動化地合成多肽鏈，并且可以很容易地進行大規模生產。但目前自動化設備種類較少，且以外資進口設備為主。

3、現有的多肽合成設備存在以下缺陷：

4、(1)合成速度慢，通量低：目前主流設備使用單通道移液，但試劑種類繁多，常用氨基酸就有32種，另有4-6種公共試劑，單通道每加完一種試劑。目前單反應釜居多，單條多肽合成效率過低，無法滿足生產需求。

5、(2)高昂的價格：目前第一梯隊廠商主要有biotage、multisyntech?gmbh、activotec，自動化設備設備通常價格不菲，均價100-200萬元，這對于小型實驗室或資金有限的研究機構來說可能是一個負擔。這也增加了實驗的成本。

6、(3)浪費試劑：?jiǎn)瓮ǖ酪埔旱姆桨福考油暌环N液體，需要大量的dmf用于管路清洗，大大增加試劑成本以及危化品廢液處理成本。且dmf(n,n-二甲基甲酰胺)被歸類為危化品，具有易燃、易爆和易揮發的特性，且對生殖系統和神經系統有潛在影響，可能導致妊娠問題和神經退化。

技術實現思路

1、為了解決現有技術中存在的某種或某些技術問題，本申請的目的在于提供一種高通量多肽合成設備，大大提升加液效率。

2、為解決上述現有的技術問題，本申請的目的之一采用如下技術方案實現：

3、一種高通量多肽合成設備，其包括橫板、垂直固定設置于所述橫板頂部的立板、設置于所述橫板一側的儲罐柜、設置于所述儲罐柜內的儲液罐、左右對稱設置于橫板頂部的四個支撐板、設置于所述支撐板頂部的若干反應釜、設置于所述立板后側壁上的橫向移動組件、設置于所述橫向移動組件上的前后移動組件、設置于所述前后移動組件上的電動伸縮桿、設置于所述電動伸縮桿伸縮端的安裝板、設置于所述安裝板上的若干加液針，每一個所述加液針均單獨管道連接至對應的所述儲液罐。

4、進一步地，所述橫向移動組件包括固定設置于所述立板后側壁上的橫箱一、固定設置于所述橫箱一左側壁上的調節電機一、開設于所述橫箱一后側壁上的開口一、貫穿設置于所述橫箱一左側壁上且通過所述調節電機一正反轉的螺紋桿一、貫穿設置于所述開口一處且與所述螺紋桿一螺紋連接的連接塊一、固定設置于所述連接塊一后側壁上的移動塊一，所述前后移動組件設置于所述移動塊一上。

5、進一步地，所述前后移動組件包括固定設置于所述移動塊一上的橫箱二、固定設置于所述橫箱二后側壁上的調節電機二、開設于所述橫箱二外側壁上的開口二、貫穿設置于所述橫箱二后側壁上且通過所述調節電機二進行正反轉的螺紋桿二、貫穿設置于所述開口二處且與所述螺紋桿二螺紋連接的連接塊二、固定設置于所述連接塊二上的移動塊二，所述電動伸縮桿設置于所述移動塊二底部。

6、進一步地，若干所述加液針以7乘7的方陣進行設置。

7、進一步地，若干所述反應釜以6乘8的方針進行設置。

8、進一步地，所述立板與所述橫板之間設有蓋箱。

9、相比現有技術，本發明的有益效果在于：

10、(1)在使用時，通過操作橫向移動組件帶動加液針做前后移動，通過操作前后移動組件帶動加液針做前后移動，可使若干加液針在反應釜上方區域進行平行位移，后端由電磁閥控制的管路直接連接儲液罐，每種試劑擁有單獨管路，并由旋轉柱塞泵進行加液，大大提升加液效率，相比于現有技術，解決了合成速度慢，通量低：目前主流設備使用單通道移液，但試劑種類繁多，常用氨基酸就有32種，另有4-6種公共試劑，單通道每加完一種試劑。目前單反應釜居多，單條多肽合成效率過低，無法滿足生產需求的技術問題。由于每個加液針只加固定的試劑，可直接加液，不需要進行管路清洗，大大減少清洗步驟的時間及成本，且避免大量危化廢液污染及處理成本，相比于現有技術，解決了浪費試劑：?jiǎn)瓮ǖ酪埔旱姆桨福考油暌环N液體，需要大量的dmf用于管路清洗，大大增加試劑成本以及危化品廢液處理成本。且dmf(n,n-二甲基甲酰胺)被歸類為危化品，具有易燃、易爆和易揮發的特性，且對生殖系統和神經系統有潛在影響，可能導致妊娠問題和神經退化的技術問題。

技術特征：

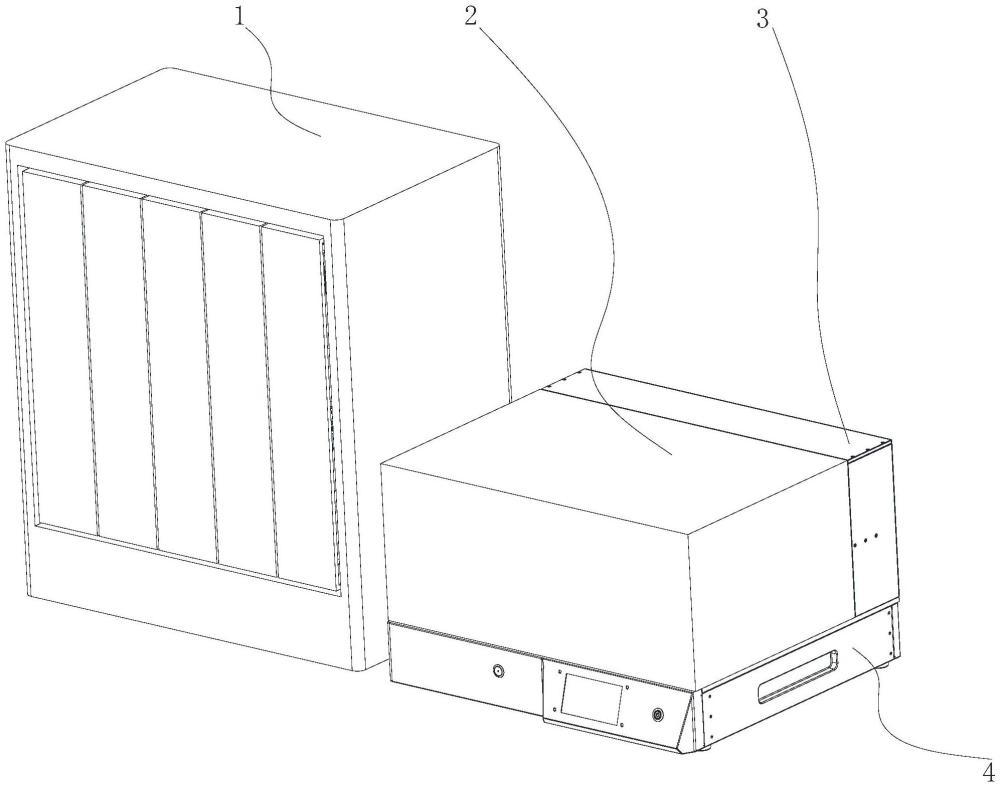

1.一種高通量多肽合成設備，其特征在于：包括橫板(4)、垂直固定設置于所述橫板(4)頂部的立板(3)、設置于所述橫板(4)一側的儲罐柜(1)、設置于所述儲罐柜(1)內的儲液罐、左右對稱設置于橫板(4)頂部的四個支撐板(15)、設置于所述支撐板(15)頂部的若干反應釜(16)、設置于所述立板(3)后側壁上的橫向移動組件(22)、設置于所述橫向移動組件(22)上的前后移動組件(23)、設置于所述前后移動組件(23)上的電動伸縮桿(12)、設置于所述電動伸縮桿(12)伸縮端的安裝板(13)、設置于所述安裝板(13)上的若干加液針(14)，每一個所述加液針(14)均單獨管道連接至對應的所述儲液罐。

2.根據權利要求1所述的一種高通量多肽合成設備，其特征在于：所述橫向移動組件(22)包括固定設置于所述立板(3)后側壁上的橫箱一(5)、固定設置于所述橫箱一(5)左側壁上的調節電機一(6)、開設于所述橫箱一(5)后側壁上的開口一(8)、貫穿設置于所述橫箱一(5)左側壁上且通過所述調節電機一(6)正反轉的螺紋桿一(20)、貫穿設置于所述開口一(8)處且與所述螺紋桿一(20)螺紋連接的連接塊一(17)、固定設置于所述連接塊一(17)后側壁上的移動塊一(10)，所述前后移動組件(23)設置于所述移動塊一(10)上。

3.根據權利要求2所述的一種高通量多肽合成設備，其特征在于：所述前后移動組件(23)包括固定設置于所述移動塊一(10)上的橫箱二(7)、固定設置于所述橫箱二(7)后側壁上的調節電機二(9)、開設于所述橫箱二(7)外側壁上的開口二(19)、貫穿設置于所述橫箱二(7)后側壁上且通過所述調節電機二(9)進行正反轉的螺紋桿二(21)、貫穿設置于所述開口二(19)處且與所述螺紋桿二(21)螺紋連接的連接塊二(18)、固定設置于所述連接塊二(18)上的移動塊二(11)，所述電動伸縮桿(12)設置于所述移動塊二(11)底部。

4.根據權利要求3所述的一種高通量多肽合成設備，其特征在于：若干所述加液針(14)以7乘7的方陣進行設置。

5.根據權利要求4所述的一種高通量多肽合成設備，其特征在于：若干所述反應釜(16)以6乘8的方針進行設置。

6.根據權利要求5所述的一種高通量多肽合成設備，其特征在于：所述立板(3)與所述橫板(4)之間設有蓋箱(2)。

技術總結
本申請公開了一種高通量多肽合成設備，其包括橫板、垂直固定設置于所述橫板頂部的立板、設置于所述橫板一側的儲罐柜、設置于所述儲罐柜內的儲液罐、左右對稱設置于橫板頂部的四個支撐板、設置于所述支撐板頂部的若干反應釜、設置于所述立板后側壁上的橫向移動組件、設置于所述橫向移動組件上的前后移動組件、設置于所述前后移動組件上的電動伸縮桿、設置于所述電動伸縮桿伸縮端的安裝板、設置于所述安裝板上的若干加液針，每一個所述加液針均單獨管道連接至對應的所述儲液罐。

技術研發人員：楊錦宇
受保護的技術使用者：海寧博上生物科技股份有限公司
技術研發日：
技術公布日：2025/4/28
