本申請涉及制藥，特別是涉及實驗室用口服滲透泵控釋片打孔檢查系統。

背景技術：

1、采用滲透原理可制成緩慢釋放的口服滲透泵控釋片，在體內可長時間均勻地釋放藥物。常規情況下，口服滲透泵控釋片需要在口服滲透泵控釋片的片芯外包覆半透膜，再在半透膜上用激光打上小孔，該小孔為釋放藥物的孔，待口服滲透泵控釋片被口服后，體內的水分可經半透膜進入口服滲透泵控釋片的片芯中，溶解藥物或滲透壓發生劑，并產生滲透壓，將藥物源源不斷地推出，故又稱為滲透泵控釋片劑。滲透泵控釋片劑有多種類型，常見的如單室滲透泵控釋片劑和雙室滲透泵控釋片劑等。單室滲透泵控釋片劑的滲透壓發生劑與藥物混在一起，不需要將片劑按正反面區別，在單室滲透泵控釋片劑的正反兩面均打一小孔，藥物即可釋出。雙室滲透泵控釋片劑則是兩層結構，雙室滲透泵控釋片劑的一層為藥庫，雙室滲透泵控釋片劑的另一層為滲透壓產生劑。滲透壓產生劑吸水崩漲，產生推動力，將藥物從小孔推出，因此，對于雙室滲透泵控釋片劑則必須將小孔打在藥庫的包衣層這一面上，否則藥物就不能釋出。

2、目前，藥學研究室和藥企均在持續研制和生產滲透泵控釋片的藥物新劑型，滲透泵控釋片一般需要用激光在藥片上打出用于釋放藥物的小孔，為此已有一些專用的激光打孔檢查機，但是這些激光打孔檢查機雖然可實現滲透泵控釋片的打孔，但是其價格昂貴，適用場景針對性較強，并不適合于在實驗室中用于開發和研制滲透泵控釋片的藥物新劑型的使用，無論是成本還是適用場景的廣泛性均不滿足于實驗室的研發使用需求。因此，本領域亟需提供一種成本低、可滿足實驗室研發需求的、使用場景較為廣泛的打孔檢查機。

技術實現思路

1、基于此，有必要針對上述提及的技術問題，提供一種實驗室用口服滲透泵控釋片打孔檢查系統。

2、本申請?zhí)峁┝艘环N實驗室用口服滲透泵控釋片打孔檢查系統，所述實驗室用口服滲透泵控釋片打孔檢查系統包括：

3、系統主架體；

4、驅動裝置，所述驅動裝置設置在所述系統主架體上，其中，所述驅動裝置的驅動輸出端朝向上方；

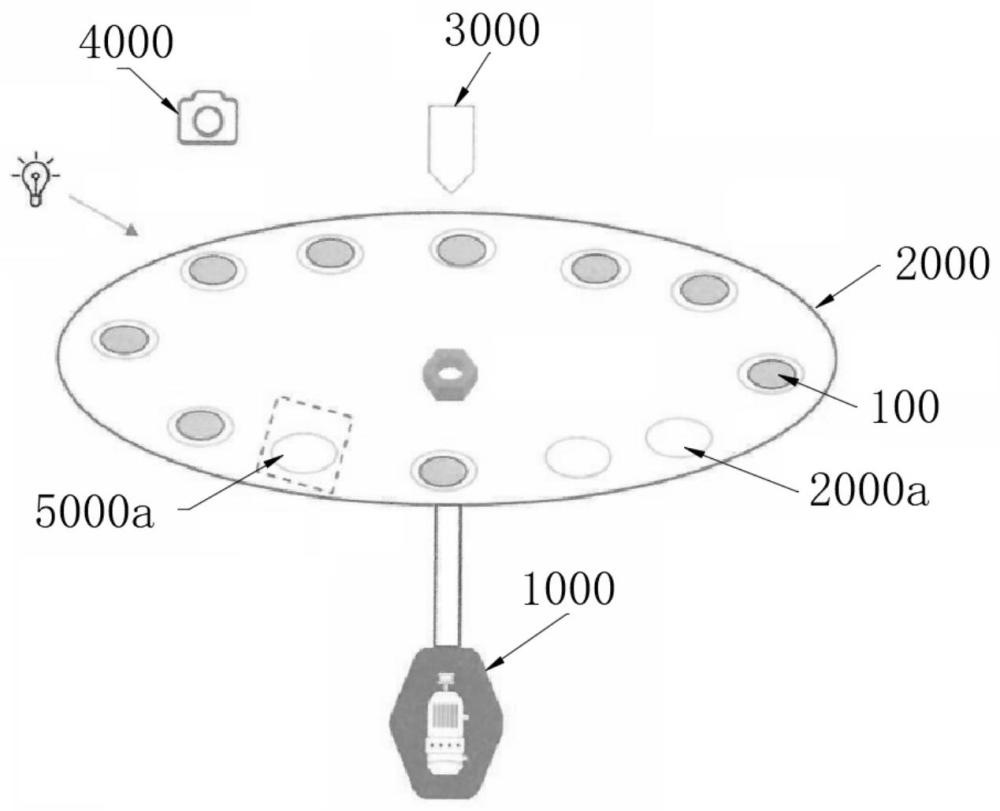

5、置藥轉盤，所述置藥轉盤上開設有多個置藥空腔，多個所述置藥空腔圍繞所述置藥轉盤的中心軸線設置一周，其中，所述置藥轉盤的數量設置為多個，且多個所述置藥轉盤中的不同所述置藥轉盤上開設的所述置藥空腔的尺寸均不相同，每個所述置藥轉盤均采用可拆卸地方式裝配在所述驅動裝置的驅動輸出端，用于在所述驅動裝置的驅動作用下沿著所述置藥轉盤的中心軸線定軸轉動；

6、激光發射裝置，所述激光發射裝置設置在所述系統主架體上，其中，所述激光發射裝置位于所述置藥轉盤的上方；

7、孔徑檢測裝置，所述孔徑檢測裝置設置在所述系統主架體上，其中，所述孔徑檢測裝置位于所述置藥轉盤的上方。

8、在其中一個實施例中，每個所述置藥轉盤中開設的多個所述置藥空腔的空腔中心均與所述置藥轉盤的中心軸線具有第一垂直連接線，其中，沿著所述置藥轉盤的圓周方向，所有的相鄰所述第一垂直連接線之間的空腔分布夾角的角度均相同；

9、所述激光發射裝置和所述孔徑檢測裝置均與所述置藥轉盤的中心軸線具有第二垂直連接線，其中，沿著所述置藥轉盤的圓周方向，兩個所述第二垂直連接線之間的夾角與所述空腔分布夾角的角度相同。

10、在其中一個實施例中，所述驅動裝置包括：

11、裝置底座，所述裝置底座設置在所述系統主架體上，所述裝置底座開設有裝配容納腔室；

12、驅動電機，所述驅動電機裝配在所述裝置底座的裝配容納腔室內，其中，所述驅動電機的驅動輸出軸用于構成驅動裝置的驅動輸出端，每個所述置藥轉盤均開設有中心固定軸孔，每個所述置藥轉盤均通過所述中心固定軸孔可拆卸地裝配在所述驅動輸出軸上，所述驅動電機的單次轉動角度與所述空腔分布夾角的角度相同，用于使得所述置藥轉盤上開設的多個所述置藥空腔沿著所述置藥轉盤的圓周方向依次置于所述激光發射裝置或所述孔徑檢測裝置的正下方。

13、在其中一個實施例中，所述驅動電機采用為步進電機或伺服電機。

14、在其中一個實施例中，所述實驗室用口服滲透泵控釋片打孔檢查系統包括：

15、固定底盤，所述固定底盤開設有中心裝配軸孔，其中，所述固定底盤固定在所述系統主架體，且所述固定底盤通過所述中心裝配軸孔與所述驅動電機的驅動輸出軸活動裝配，所述置藥轉盤通過所述中心固定軸孔與所述驅動電機的驅動輸出軸固定裝配，所述置藥空腔為貫通的置藥通孔，所述置藥轉盤的盤底表面與所述固定底盤的盤頂表面接觸，用于遮擋所述置藥通孔。

16、在其中一個實施例中，所述固定底盤上還開設有落藥通孔，所述落藥通孔用于在所述置藥轉盤相對于所述固定底盤定軸轉動的過程中與其中一個所述置藥通孔連通。

17、在其中一個實施例中，所述實驗室用口服滲透泵控釋片打孔檢查系統包括：

18、收集裝置，所述收集裝置開設多個收集空腔，所述收集裝置設置在所述系統主架體上，其中，所述收集裝置位于所述落藥通孔的正下方。

19、在其中一個實施例中，所述實驗室用口服滲透泵控釋片打孔檢查系統包括：

20、主控電腦；

21、控制裝置，所述控制裝置與所述主控電腦連接，并且所述控制裝置與所述驅動裝置控制連接，用于控制所述驅動裝置運行或停止。

22、在其中一個實施例中，所述實驗室用口服滲透泵控釋片打孔檢查系統包括：

23、顯示裝置，所述顯示裝置與所述主控電腦連接，并且所述主控電腦與所述激光發射裝置和所述孔徑檢測裝置連接。

24、在其中一個實施例中，所述實驗室用口服滲透泵控釋片打孔檢查系統包括：

25、打印裝置，所述打印裝置與所述主控電腦連接，并且所述主控電腦與所述激光發射裝置和所述孔徑檢測裝置連接。

26、上述實驗室用口服滲透泵控釋片打孔檢查系統中，當在實驗室用研制和生產滲透泵控釋片的藥物新劑型時，在各種不同研發場景中，所針對的滲透泵控釋片的尺寸均不相同，因此，現有的打孔檢查機并不能夠適配眾多尺寸不同、類型不同的滲透泵控釋片的實驗。為了能夠滿足眾多尺寸不同、類型不同的滲透泵控釋片的研制的生產需求，本申請?zhí)峁┑膶?shí)驗室用口服滲透泵控釋片打孔檢查系統提供了多個可替換的置藥轉盤，在所提供的多個所述置藥轉盤中，不同所述置藥轉盤上開設的所述置藥空腔的尺寸均不相同，由此可使得每個置藥轉盤均能夠適配不同尺寸、不同類型的滲透泵控釋片，滿足其上的置藥空腔對不同尺寸、不同類型的滲透泵控釋片的收納。因此，在進行不同尺寸、不同類型的滲透泵控釋片的研制時，使用者可根據不同尺寸、不同類型的滲透泵控釋片，選擇合適的置藥轉盤。

技術特征：

1.一種實驗室用口服滲透泵控釋片打孔檢查系統，其特征在于，所述實驗室用口服滲透泵控釋片打孔檢查系統包括：

2.根據權利要求1所述的實驗室用口服滲透泵控釋片打孔檢查系統，其特征在于，所述激光發射裝置和所述孔徑檢測裝置均與所述置藥轉盤的中心軸線具有第二垂直連接線，其中，沿著所述置藥轉盤的圓周方向，兩個所述第二垂直連接線之間的夾角與所述空腔分布夾角的角度相同。

3.根據權利要求2所述的實驗室用口服滲透泵控釋片打孔檢查系統，其特征在于，所述驅動裝置包括：

4.根據權利要求3所述的實驗室用口服滲透泵控釋片打孔檢查系統，其特征在于，所述驅動電機采用為步進電機或伺服電機。

5.根據權利要求3所述的實驗室用口服滲透泵控釋片打孔檢查系統，其特征在于，所述實驗室用口服滲透泵控釋片打孔檢查系統包括：

6.根據權利要求5所述的實驗室用口服滲透泵控釋片打孔檢查系統，其特征在于，所述固定底盤上還開設有落藥通孔，所述落藥通孔用于在所述置藥轉盤相對于所述固定底盤定軸轉動的過程中與其中一個所述置藥通孔連通。

7.根據權利要求6所述的實驗室用口服滲透泵控釋片打孔檢查系統，其特征在于，所述實驗室用口服滲透泵控釋片打孔檢查系統包括：

8.根據權利要求1所述的實驗室用口服滲透泵控釋片打孔檢查系統，其特征在于，所述實驗室用口服滲透泵控釋片打孔檢查系統包括：

9.根據權利要求8所述的實驗室用口服滲透泵控釋片打孔檢查系統，其特征在于，所述實驗室用口服滲透泵控釋片打孔檢查系統包括：

10.根據權利要求8所述的實驗室用口服滲透泵控釋片打孔檢查系統，其特征在于，所述實驗室用口服滲透泵控釋片打孔檢查系統包括：

技術總結
本申請涉及一種實驗室用口服滲透泵控釋片打孔檢查系統，驅動裝置設置在系統主架體上，驅動裝置的驅動輸出端朝向上方，置藥轉盤上開設有多個置藥空腔，多個置藥空腔圍繞置藥轉盤的中心軸線設置一周，置藥轉盤的數量設置為多個，且多個置藥轉盤中的不同置藥轉盤上開設的置藥空腔的尺寸均不相同，每個置藥轉盤均采用可拆卸地方式裝配在驅動裝置的驅動輸出端，用于在驅動裝置的驅動作用下沿著置藥轉盤的中心軸線定軸轉動，激光發射裝置位于置藥轉盤的上方，孔徑檢測裝置位于置藥轉盤的上方。在進行不同尺寸、不同類型的滲透泵控釋片的研制時，使用者可根據不同尺寸、不同類型的滲透泵控釋片，選擇合適的置藥轉盤，滿足滲透泵控釋片的研制需求。

技術研發人員：侯惠民,袁春平,錢明英,羅春林,王健,張惠平,任韻美,王正方
受保護的技術使用者：上?，F(xiàn)代藥物制劑工程研究中心有限公司
技術研發日：20240506
技術公布日：2025/4/28
