本技術涉及地震模砂土液化試驗，尤其是涉及一種砂土液化試驗振動臺。

背景技術：

1、砂土液化是指飽和砂土在振動作用下孔隙水壓力上升，有效應力降低為零，砂土喪失其抗剪強度，從固體狀態轉化為液體狀態的行為的過程。砂土液化可產生地面下沉、地表塌陷、地基承載力喪失和地面流滑等一系列危害。地震發生時，強烈的地面振動不僅直接破壞地表建筑物，同時致使淺層飽和砂土液化，進一步擴大災害。

2、在眾多研究砂土液化的方法中，小型振動臺模型試驗是最為常見、有效的方法之一。試驗過程中，將模型箱固定于振動臺上，采用水中落砂法等方式制備飽和砂土試樣，在砂土試樣中埋設水壓力計、土壓力盒等傳感器，施加振動后觀測孔隙水壓力和土壓力等參數變化規律，可以得到飽和砂土的液化特性。

3、中國專利cn202351181u、cn216209166u和cn219935633u公開了一些砂土液化試驗振動臺，但其存在以下缺點：

4、1.采用輪、桿等眾多部件將圓周運動轉化為直線反復運動，構造復雜，維修難度大，運行整體可靠性偏低；

5、2.只能單獨實現水平方向震動，不能單獨實現垂直方向和垂直水平方向同時震動，且不能控制振動持續時間，不能更好地模擬真實地震工況。

技術實現思路

1、本實用新型的目的就是為了克服上述現有技術存在的缺陷而提供一種砂土液化試驗振動臺，構造簡單，運行穩定，振動方向和頻率可調，振動持續時間可控，試驗材料位移和變形可觀測。

2、本實用新型的目的可以通過以下技術方案來實現：

3、本實用新型提供一種砂土液化試驗振動臺，包括：底座、側搖千斤頂、機械彈簧、臺面、定位鋼板、模型箱、電動機、偏心輪、變頻器、自動循環定時控制器；

4、底座的頂部焊接有限位塊，臺面上側與模型箱連接，臺面下側垂直焊接有定位鋼板，定位鋼板用于固定安裝電動機，定位鋼板設有兩塊，兩塊定位鋼板平行；臺面的底面與底座的相應位置上均焊接有限位塊，臺面與底座相對應的限位塊之間通過機械彈簧連接；

5、電動機的傳動軸與偏心輪固定連接；偏心輪在電動機的傳動軸帶動下轉動產生激振力，進而使臺面振動；變頻器與電動機線接，自動循環定時控制器與變頻器線接。

6、定位鋼板在水平方向、垂直方向和順時針45度方向預設有螺栓孔，電動機與定位鋼板之間通過螺栓能夠?qū)崿F(xiàn)水平方向、垂直方向和順時針45度方向的三種固定連接方式，能夠分別實現垂直方向振動、水平方向振動和水平垂直同時振動共三種振動方式，模擬不同的地震工況。

7、自動循環定時控制器控制整個電路通電時間，進而控制電動機振動時間，并保護電路；變頻器可以在電動機工作前或工作時調節其轉速，進而控制振動頻率，并對電機進行過流、過載、短路和過熱保護。

8、進一步的，底座的四腳固定安裝有側搖千斤頂，側搖千斤頂?shù)妮敵龆斯潭ò惭b有萬向滑輪；側搖千斤頂伸縮桿刻有刻度尺，可以讀取伸縮長度。通過側搖千斤頂使四個萬向滑輪在一個水平面均勻受力后即可移動整個振動臺。

9、進一步的，模型箱內部?jī)舫叽绲拈L(zhǎng)寬高分別為80cm、40cm和50cm，模型箱的底板和臺面長寬一致，均為100cm×100cm。

10、進一步的，模型箱材料采用2cm厚的聚氯乙烯塑料板。模型箱強度高、透明度大，進行砂土液化試驗時，可通過高速攝像機等設備記錄并觀察模型箱內部砂土變形、位移等參數；模型箱的底板外挑，底板上能夠安裝高速攝像機等設備。

11、進一步的，電動機的功率為3hp(2.238kw)，電動機的傳動軸為階梯狀，電動機的傳動軸與偏心輪之間通過平鍵、傳動軸徑向螺栓和傳動軸軸向螺栓連接，軸向螺栓與偏心輪之間安裝有直徑大于傳動軸的高強度墊片。該連接方式可以防止偏心輪徑向和軸向松動，確保電動機動力平穩傳至偏心輪。

12、進一步的，偏心輪外側安裝有防護罩。進一步保證安全。

13、進一步的，臺面的底面與底座的相應位置上焊接有四個限位塊，限位塊直徑為10cm，高5cm；機械彈簧的高度為15cm，線徑為2cm，內徑為10cm。模型箱裝滿砂土試樣及安裝電動機后相對應的限位塊之間未接觸，可以提供豎向支撐力并約束水平方向運動。

14、進一步的，底座為方鋼焊接而成的底座。

15、進一步的，臺面預設有螺栓孔，臺面和模型箱通過螺栓孔和設于螺栓孔內的螺栓連接。

16、進一步的，電動機的傳動軸與偏心輪連接處和限位塊與機械彈簧連接處涂設有潤滑油或潤滑脂，用于減小摩擦。

17、與現有技術相比，本實用新型具有以下優點：

18、(1)電動機可實現水平方向、垂直方向和順時針45度方向共3中固定連接方式，可以實現水平振動、垂直振動和水平垂直方向同時振動，可提供更多的試驗方案，更全面地研究砂土液化特性。

19、(2)通過電動機、偏心輪、自動循環定時控制器和變頻器等元部件的共同作用，可以產生振動并直接傳至模型箱，且可以改變振動頻率，控制振動持續時間。

20、(3)模型箱采用高透明聚氯乙烯塑料板制作，可通過高速攝像機等設備記錄并觀察模型箱內部砂土變形、位移等參數。整個振動臺可移動，易于組裝，可靠性高，造價低。

技術特征：

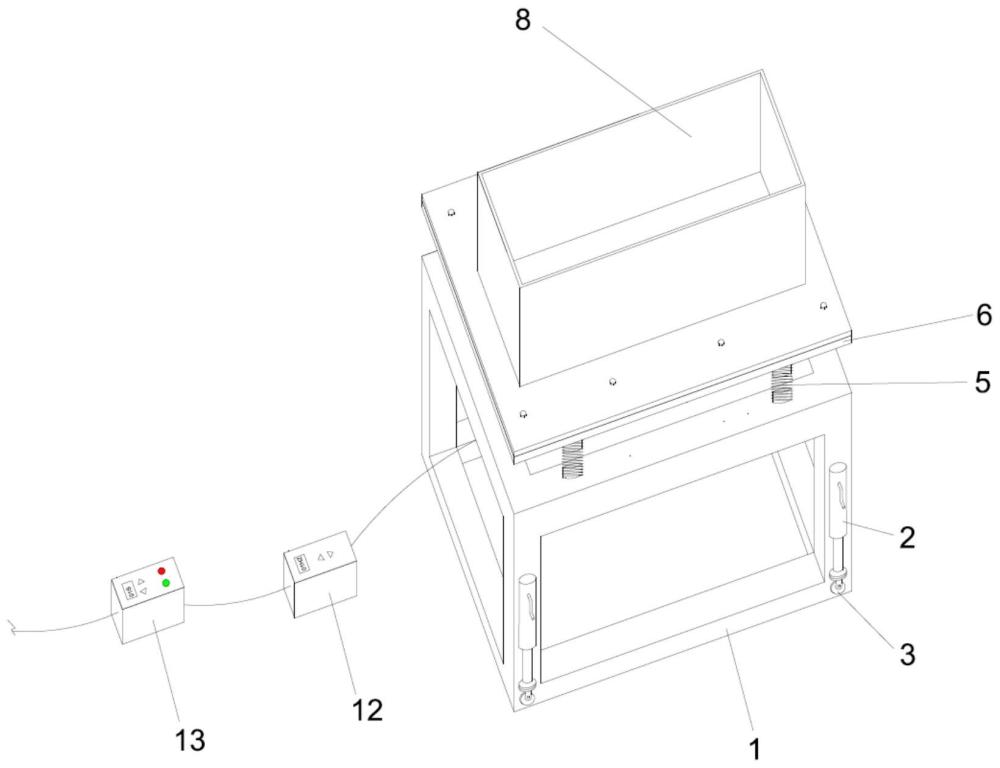

1.一種砂土液化試驗振動臺，其特征在于，包括：底座(1)、側搖千斤頂(2)、機械彈簧(5)、臺面(6)、定位鋼板(7)、模型箱(8)、電動機(9)、偏心輪(10)、變頻器(12)、自動循環定時控制器(13)；

2.根據權利要求1所述的一種砂土液化試驗振動臺，其特征在于，所述底座(1)的四腳固定安裝有側搖千斤頂(2)，所述側搖千斤頂(2)的輸出端固定安裝有萬向滑輪(3)；所述側搖千斤頂(2)伸縮桿刻有刻度尺，可以讀取伸縮長度。

3.根據權利要求1所述的一種砂土液化試驗振動臺，其特征在于，所述模型箱(8)內部?jī)舫叽绲拈L(zhǎng)寬高分別為80cm、40cm和50cm，所述模型箱(8)的底板和臺面(6)長寬一致，均為100cm×100cm。

4.根據權利要求1所述的一種砂土液化試驗振動臺，其特征在于，所述模型箱(8)的材料采用2cm厚的聚氯乙烯塑料板。

5.根據權利要求1所述的一種砂土液化試驗振動臺，其特征在于，所述電動機(9)的功率為3hp，所述電動機(9)的傳動軸為階梯狀，所述電動機(9)的傳動軸與偏心輪(10)之間通過平鍵、傳動軸徑向螺栓和傳動軸軸向螺栓連接，軸向螺栓與偏心輪(10)之間安裝有直徑大于傳動軸的高強度墊片。

6.根據權利要求1所述的一種砂土液化試驗振動臺，其特征在于，所述偏心輪(10)外側安裝有防護罩(11)。

7.根據權利要求1所述的一種砂土液化試驗振動臺，其特征在于，所述限位塊(4)直徑為10cm，高5cm；所述機械彈簧(5)高度為15cm，線徑為2cm，內徑為10cm。

8.根據權利要求1所述的一種砂土液化試驗振動臺，其特征在于，所述底座(1)為方鋼焊接而成的底座。

9.根據權利要求1所述的一種砂土液化試驗振動臺，其特征在于，所述臺面(6)預設有螺栓孔，所述臺面(6)和模型箱(8)通過螺栓孔和設于螺栓孔內的螺栓連接。

10.根據權利要求1所述的一種砂土液化試驗振動臺，其特征在于，所述電動機(9)的傳動軸與偏心輪(10)連接處和限位塊(4)與機械彈簧(5)連接處涂設有潤滑油或潤滑脂，用于減小摩擦。

技術總結
本技術涉及一種砂土液化試驗振動臺，包括：底座、側搖千斤頂、機械彈簧、臺面、定位鋼板、模型箱、電動機、偏心輪、變頻器、自動循環定時控制器；臺面上側與模型箱連接，臺面下側垂直焊接有定位鋼板，定位鋼板用于固定安裝電動機，定位鋼板設有兩塊，兩塊定位鋼板平行；定位鋼板在水平方向、垂直方向和順時針45度方向預設有螺栓孔，電動機與定位鋼板之間通過螺栓能夠?qū)崿F(xiàn)水平方向、垂直方向和順時針45度方向的三種固定連接方式，能夠分別實現垂直方向振動、水平方向振動和水平垂直同時振動共三種振動方式。與現有技術相比，本技術具有構造簡單，運行穩定，振動方向和頻率可調，振動持續時間可控，試驗材料位移和變形可觀測等優點。

技術研發人員：胡海龍,葉斌
受保護的技術使用者：同濟大學
技術研發日：20240513
技術公布日：2025/4/28
