本技術涉及不同植被雨水蓄滯能力實驗，具體為一種不同植被雨水蓄滯能力實驗用土壤含水量檢測裝置。

背景技術：

1、海綿城市的建設已受到廣泛重視，綠地作為天然海綿體對于雨水的調控作用不可忽視，對雨洪管理理念進行思考的過程中發現綠地對雨水調蓄的作用未受到足夠的重視，為了能夠選到更好的植被對雨水蓄滯，需要對不同植被下的土壤進行含水量檢測。

2、然而現有的不同植被雨水蓄滯能力實驗用土壤含水量檢測裝置大多數是使用烘干土壤水分的方法測量土壤中的含水量，此種方法無法快速的對不同植被下的土壤烘干，影響工作效率，而且土壤在烘干時是靜止狀態的，導致土壤無法均勻受熱，影響烘干效率。

3、針對上述問題，急需在原有不同植被雨水蓄滯能力實驗用土壤含水量檢測裝置的基礎上進行創新設計。

技術實現思路

1、本實用新型的目的在于提供一種不同植被雨水蓄滯能力實驗用土壤含水量檢測裝置，以解決上述背景技術提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種不同植被雨水蓄滯能力實驗用土壤含水量檢測裝置，包括底板、電子秤和熱風機，所述底板的頂部設置有上下震動機構；

3、所述上下震動機構包括導向桿，所述底板的頂部固定有導向桿，所述導向桿的頂部固定有限位板，所述導向桿的上端貫穿活動板的端部，所述導向桿的上端嵌套有彈簧，所述彈簧的頂部和底部分別與限位板的底部和活動板的頂部固定連接，所述底板的頂部固定有固定板，所述固定板之間通過軸承轉動安裝有轉軸，所述轉軸的外壁固定有凸輪，所述凸輪的頂部與活動板的底部相互貼合，所述轉軸的端部與電機的輸出端固定連接，所述電機的外壁通過安裝板固定于固定板的一側，所述活動板的頂部開設有凹槽，所述凹槽的內部安裝有儲物盒的底部；

4、所述儲物盒的底部通過固定機構固定于凹槽的內部；

5、所述儲物盒的上方設置有烘干機構；

6、所述底板的頂部一端設置有電子秤。

7、優選的，所述導向桿關于活動板的中心軸線對稱分布有兩個，且活動板與導向桿構成滑動結構。

8、優選的，所述凸輪關于活動板的中心軸線對稱分布有兩個。

9、優選的，所述固定機構包括夾板，所述凹槽的內部設置有夾板，所述夾板一側的中部通過軸承轉動安裝有絲桿，所述絲桿的端部貫穿活動板的內部固定有把手，所述夾板一側的端部固定有限位桿，所述限位桿的端部位于活動板的內部。

10、優選的，所述活動板和絲桿為螺紋連接，且限位桿與活動板為滑動連接。

11、優選的，所述儲物盒設置有三個。

12、優選的，所述烘干機構包括豎板，所述底板頂部的一端遠離電子秤固定有豎板，所述豎板一側的頂部固定有熱風機，所述熱風機的出氣端連接有送氣管，所述送氣管的端部貫穿豎板的內部，所述送氣管的底部設置有噴氣頭，所述噴氣頭位于儲物盒的上方，且噴氣頭設置有三個，所述熱風機的進氣端連接有進氣管。

13、優選的，所述進氣管的端部貼合有灰塵過濾網，所述灰塵過濾網卡合于側蓋的內部，所述側蓋的內側與進氣管端部的外側為螺紋連接，所述側蓋的中部開設有通氣孔。

14、與現有技術相比，本實用新型的有益效果是：該不同植被雨水蓄滯能力實驗用土壤含水量檢測裝置，設置有三個儲物盒，使得三個儲物盒的內部能夠分別放置不同植被下的土壤，通過啟動熱風機，能夠使得三個噴氣頭同時噴出向下的熱氣，使得熱氣能夠同時對三個儲物盒的內部放置不同植被下的土壤烘干，提升了工作效率，通過啟動電機，能夠使得三個儲物盒以及三個儲物盒內部的不同植被下的土壤上下震動，使得土壤能夠與熱氣充分接觸，提升了土壤烘干的效率，加快了得到不同植被下的土壤含水量，可以快速的判斷不同植被雨水蓄滯能力。

技術特征：

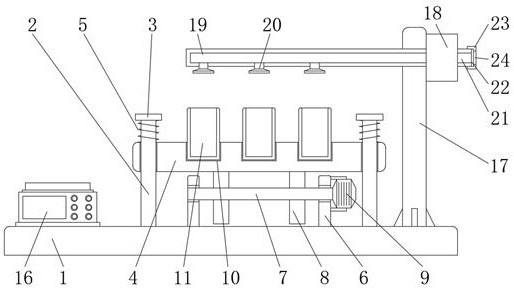

1.一種不同植被雨水蓄滯能力實驗用土壤含水量檢測裝置，包括底板（1）、電子秤（16）和熱風機（18），其特征在于：所述底板（1）的頂部設置有上下震動機構；

2.根據權利要求1所述的一種不同植被雨水蓄滯能力實驗用土壤含水量檢測裝置，其特征在于：所述導向桿（2）關于活動板（4）的中心軸線對稱分布有兩個，且活動板（4）與導向桿（2）構成滑動結構。

3.根據權利要求1所述的一種不同植被雨水蓄滯能力實驗用土壤含水量檢測裝置，其特征在于：所述凸輪（8）關于活動板（4）的中心軸線對稱分布有兩個。

4.根據權利要求1所述的一種不同植被雨水蓄滯能力實驗用土壤含水量檢測裝置，其特征在于：所述固定機構包括夾板（13），所述凹槽（10）的內部設置有夾板（13），所述夾板（13）一側的中部通過軸承轉動安裝有絲桿（12），所述絲桿（12）的端部貫穿活動板（4）的內部固定有把手（14），所述夾板（13）一側的端部固定有限位桿（15），所述限位桿（15）的端部位于活動板（4）的內部。

5.根據權利要求4所述的一種不同植被雨水蓄滯能力實驗用土壤含水量檢測裝置，其特征在于：所述活動板（4）和絲桿（12）為螺紋連接，且限位桿（15）與活動板（4）為滑動連接。

6.根據權利要求1所述的一種不同植被雨水蓄滯能力實驗用土壤含水量檢測裝置，其特征在于：所述儲物盒（11）設置有三個。

7.根據權利要求1所述的一種不同植被雨水蓄滯能力實驗用土壤含水量檢測裝置，其特征在于：所述烘干機構包括豎板（17），所述底板（1）頂部的一端遠離電子秤（16）固定有豎板（17），所述豎板（17）一側的頂部固定有熱風機（18），所述熱風機（18）的出氣端連接有送氣管（19），所述送氣管（19）的端部貫穿豎板（17）的內部，所述送氣管（19）的底部設置有噴氣頭（20），所述噴氣頭（20）位于儲物盒（11）的上方，且噴氣頭（20）設置有三個，所述熱風機（18）的進氣端連接有進氣管（21）。

8.根據權利要求7所述的一種不同植被雨水蓄滯能力實驗用土壤含水量檢測裝置，其特征在于：所述進氣管（21）的端部貼合有灰塵過濾網（22），所述灰塵過濾網（22）卡合于側蓋（23）的內部，所述側蓋（23）的內側與進氣管（21）端部的外側為螺紋連接，所述側蓋（23）的中部開設有通氣孔（24）。

技術總結
本技術公開了一種不同植被雨水蓄滯能力實驗用土壤含水量檢測裝置，包括底板、電子秤和熱風機，所述底板的頂部設置有上下震動機構，所述上下震動機構包括導向桿，所述底板的頂部固定有導向桿，該不同植被雨水蓄滯能力實驗用土壤含水量檢測裝置，設置有三個儲物盒，使得三個儲物盒的內部能夠分別放置不同植被下的土壤，通過啟動熱風機，能夠使得三個噴氣頭同時噴出向下的熱氣，使得熱氣能夠同時對三個儲物盒的內部放置不同植被下的土壤烘干，提升了工作效率，通過啟動電機，能夠使得三個儲物盒以及三個儲物盒內部的不同植被下的土壤上下震動，使得土壤能夠與熱氣充分接觸，提升了土壤烘干的效率。

技術研發人員：楊鎮仰,馮媛,李文靜,陳建玲,梅博知,董妍馨
受保護的技術使用者：盛世生態環境股份有限公司
技術研發日：20240508
技術公布日：2025/4/28
