本技術涉及激光測距儀，具體是激光測距儀校準裝置。

背景技術：

1、激光測距儀，是利用調制激光的某個參數實現對目標的距離校準測量的儀器，激光測距儀在出廠前都需要進行校準，校準是保證激光測距儀精度的必要工序，在校準時可篩選出精度不達標的產品。

2、現有授權公告號為cn218886161u的專利文件，該專利通過設置夾持機構，能夠將不同型號的激光測距儀放置在承載架上并通過夾持機構進行夾持固定，保證激光測距儀校準時的穩定性；夾持機構適用于不同型號激光測距儀夾持，提高了激光測距儀校準的通用性，但由于激光測距儀校準裝置的整體長度無法進行調節，導致工作人員無法通過多組不同位置的校準數據來計算激光測距儀的測距精度，同時部分激光測距儀校準裝置為保證校準測量到多組不同位置的校準數據，需將激光測距儀校準裝置的整體長度加長，從而導致對空間的占用增大；為此，我們提供了激光測距儀校準裝置解決以上問題。

技術實現思路

1、(一)解決的技術問題

2、本實用新型的目的就在于為了解決上述問題而提供激光測距儀校準裝置，以解決現有技術中激光測距儀校準裝置的整體長度無法進行調節的問題。

3、(二)技術方案

4、本實用新型通過以下技術方案予以實現：激光測距儀校準裝置，包括底座，所述底座的上方設置有調節機構，調節機構包括支撐框和滑板，支撐框與底座固定連接，支撐框的上表面放置有激光測距儀本體，滑板與底座滑動連接，滑板的上表面開設有刻度線，滑板的上表面固定連接有反射板，滑板的底面固定連接有連接塊，連接塊的內壁螺紋連接有螺紋桿，支撐框的上方設置有用于固定激光測距儀本體的限位機構。

5、進一步的，所述限位機構包括兩個固定塊、兩個限位板和兩個連接板，兩個所述固定塊均與支撐框固定連接，兩個所述固定塊的內壁均滑動連接有兩個滑桿，所述滑桿與限位板固定連接，固定塊固定于支撐框的上表面，拉動限位板，能夠帶動滑桿可在固定塊上的預留孔洞內滑動。

6、進一步的，每個所述滑桿的外表面均套設有復位彈簧，所述復位彈簧與固定塊固定連接，所述復位彈簧與限位板固定連接，本實用新型中復位彈簧處于壓縮狀態，在其復位作用下，其趨向與帶動兩個復位彈簧相互靠攏，從而實現對放置于支撐框上表面的激光測距儀本體的限位固定，從而提高校準測量結果的準確性。

7、進一步的，所述滑桿與連接板固定連接，兩個所述限位板相互靠近的一側面均固定連接有防滑墊，通過連接板能夠方便拉動位于同側的兩個滑桿同步運動，從而提高對激光測距儀本體夾持固定的便捷性，通過防滑墊能夠增加放置激光測距儀本體時的防滑效果，從而使得激光測距儀本體不會輕易受到磨損。

8、進一步的，所述底座的內壁安裝有伺服電機，所述伺服電機的輸出軸端與螺紋桿固定連接，伺服電機安裝于底座的內壁上，伺服電機接通市政電源并啟動后，可帶動螺紋桿進行正反向轉動。

9、進一步的，所述底座的內壁固定連接有支撐塊，所述支撐塊的內壁鑲嵌有軸承，所述螺紋桿的外表面與軸承的內圈固定連接，支撐塊固定于底座的內壁上，軸承鑲嵌于支撐塊的內壁中并與螺紋桿外表面相連，能夠實現對螺紋桿的輔助支撐，使螺紋桿在轉動時更加穩定，減小螺紋桿轉動時的阻力，避免在使用的過程中造成螺紋桿的卡頓和擺動。

10、進一步的，所述底座的正面與背面均固定連接有把手，每個所述把手的外表面均套設有防護套，通過把手能夠方便對激光測距儀校準裝置進行搬運，防護套采用海綿材質制作而成，能夠提高搬運激光測距儀校準裝置過程中的舒適度。

11、進一步的，所述底座的上表面開設有四個通孔，每個所述通孔的內壁均配套有與通孔相適配的固定螺栓，將固定螺栓穿過通孔，然后轉動，可實現對移動后的激光測距儀校準裝置的限位固定，從而提高校準測量過程中的穩定性，保證校準測量結果的準確性。

12、本實用新型提供了激光測距儀校準裝置，其具備的有益效果如下：

13、1、該通過底座、調節機構和限位機構之間的配合設置，能夠在對激光測距儀進行校準時，可根據需要對激光測距儀校準裝置的整體長度進行調節，使得工作人員可通過多組不同位置的校準數據來計算激光測距儀的測距精度，并可對不同型號大小的激光測距儀進行限位固定，從而提高校準測量結果的準確性，同時可在使用完畢后，對激光測距儀校準裝置的移動端進行收納，進而降低激光測距儀校準裝置對空間的占用。

14、2、該實用新型通過設置伺服電機，能夠方便帶動螺紋桿進行正反向轉動，設置支撐塊，能夠對螺紋桿進行輔助支撐，使螺紋桿在轉動時更加穩定，避免在使用的過程中造成螺紋桿的卡頓和擺動，設置把手，能夠方便對激光測距儀校準裝置進行搬運，設置通孔，能夠方便對激光測距儀校準裝置進行限位固定，從而提高校準測量過程中的穩定性，保證校準測量結果的準確性。

技術特征：

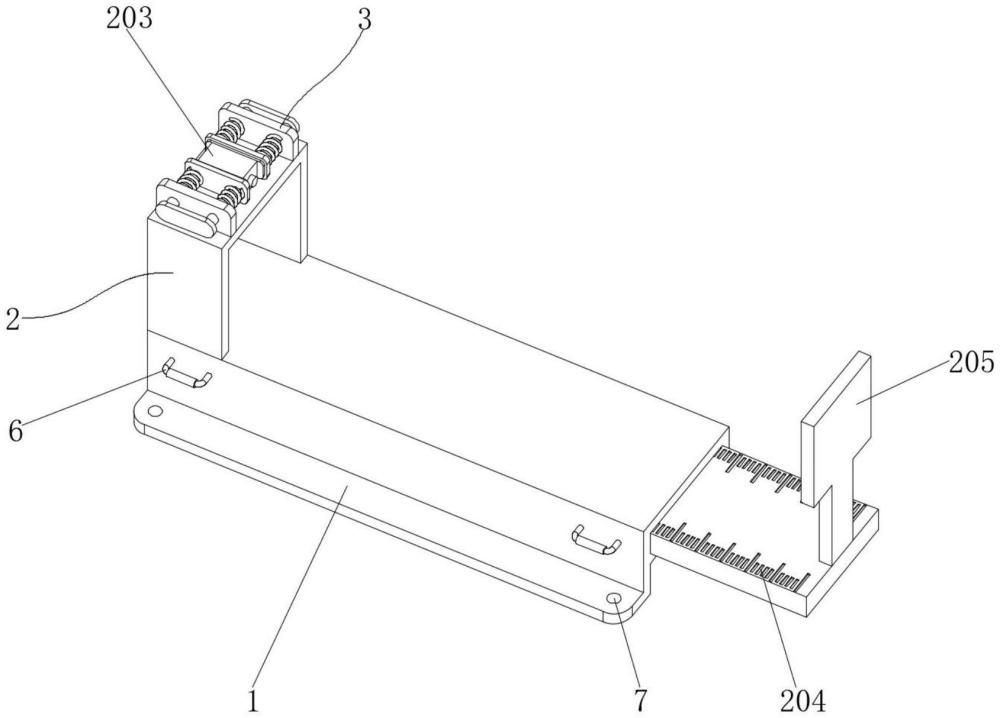

1.激光測距儀校準裝置，包括底座(1)，其特征在于：所述底座(1)的上方設置有調節機構(2)，調節機構(2)包括支撐框(201)和滑板(202)，支撐框(201)與底座(1)固定連接，支撐框(201)的上表面放置有激光測距儀本體(203)；

2.根據權利要求1所述的激光測距儀校準裝置，其特征在于：所述限位機構(3)包括兩個固定塊(301)、兩個限位板(303)和兩個連接板(305)，兩個所述固定塊(301)均與支撐框(201)固定連接，兩個所述固定塊(301)的內壁均滑動連接有兩個滑桿(302)，所述滑桿(302)與限位板(303)固定連接。

3.根據權利要求2所述的激光測距儀校準裝置，其特征在于：每個所述滑桿(302)的外表面均套設有復位彈簧(304)，所述復位彈簧(304)與固定塊(301)固定連接，所述復位彈簧(304)與限位板(303)固定連接。

4.根據權利要求2所述的激光測距儀校準裝置，其特征在于：所述滑桿(302)與連接板(305)固定連接，兩個所述限位板(303)相互靠近的一側面均固定連接有防滑墊(306)。

5.根據權利要求1所述的激光測距儀校準裝置，其特征在于：所述底座(1)的內壁安裝有伺服電機(4)，所述伺服電機(4)的輸出軸端與螺紋桿(207)固定連接。

6.根據權利要求1所述的激光測距儀校準裝置，其特征在于：所述底座(1)的內壁固定連接有支撐塊(5)，所述支撐塊(5)的內壁鑲嵌有軸承，所述螺紋桿(207)的外表面與軸承的內圈固定連接。

7.根據權利要求1所述的激光測距儀校準裝置，其特征在于：所述底座(1)的正面與背面均固定連接有把手(6)，每個所述把手(6)的外表面均套設有防護套。

8.根據權利要求1所述的激光測距儀校準裝置，其特征在于：所述底座(1)的上表面開設有四個通孔(7)，每個所述通孔(7)的內壁均配套有與通孔(7)相適配的固定螺栓。

技術總結
本技術公開了激光測距儀校準裝置，涉及激光測距儀技術領域，包括底座，底座的上方設置有調節機構，調節機構包括支撐框和滑板，支撐框與底座固定連接，支撐框的上表面放置有激光測距儀本體，滑板與底座滑動連接，滑板的上表面開設有刻度線。本技術能夠在對激光測距儀進行校準時，可根據需要對激光測距儀校準裝置的整體長度進行調節，使得工作人員可通過多組不同位置的校準數據來計算激光測距儀的測距精度，并可對不同型號大小的激光測距儀進行限位固定，從而提高校準測量結果的準確性，同時可在使用完畢后，對激光測距儀校準裝置的移動端進行收納，進而降低激光測距儀校準裝置對空間的占用。

技術研發人員：陳波,李明明,黃鳳洋,郭彥鋒,姚成業,張海,張情,吳亮
受保護的技術使用者：昆山恒準技術服務有限公司
技術研發日：20240511
技術公布日：2025/4/28
