本申請涉及醫療檢測設備，具體涉及一種化學發光檢測裝置。

背景技術：

1、化學發光免疫分析是繼放射免疫分析、酶免疫分析、熒光免疫分析和時間分辨熒光免疫分析之后發展起來的一項較新的免疫測定技術，是將具有高靈敏度的化學發光測定技術與高特異性的免疫反應相結合，用于各種抗原、半抗原、抗體、激素、酶、脂肪酸、維生素和藥物等的檢測分析技術。例如，利用微型磁珠為載體，將具有特異性的抗體或抗原固定在微型磁珠上，結合抗原抗體的高特異性免疫反應，將樣本中的目標物與磁珠結合形成反應物，再清洗掉未與磁珠結合的雜質，然后再加入發光標記物進行孵育反應，洗掉未反應的雜質，最后加入發光促進劑(激發液)，加大反應物自發光速度和強度，然后測量其發光強度，樣本中目標物濃度與發光強度成一定的比例關系。

2、化學發光免疫分析儀是基于上述原理用于分析人體體液內待測定物含量高低的儀器設備，激發液不同于其他試劑，不需要根據具體測定項目進行選擇，是一種較為固定的試劑，激發液在反應最后階段加入，比如采用液泵進行抽取并加入到反應杯內，然后再對反應杯中的化學發光反應產生的微光進行檢測。但是，現有的化學發光檢測裝置，大多采用轉盤結構，結構復雜，體積較大，光密閉性較差，檢測精度較低等。

技術實現思路

1、本申請的目的是提出一種結構簡單、體積小、光密閉性好、檢測精度高的化學發光檢測裝置。

2、為了解決上述技術問題中的至少一個，本申請的技術方案如下：

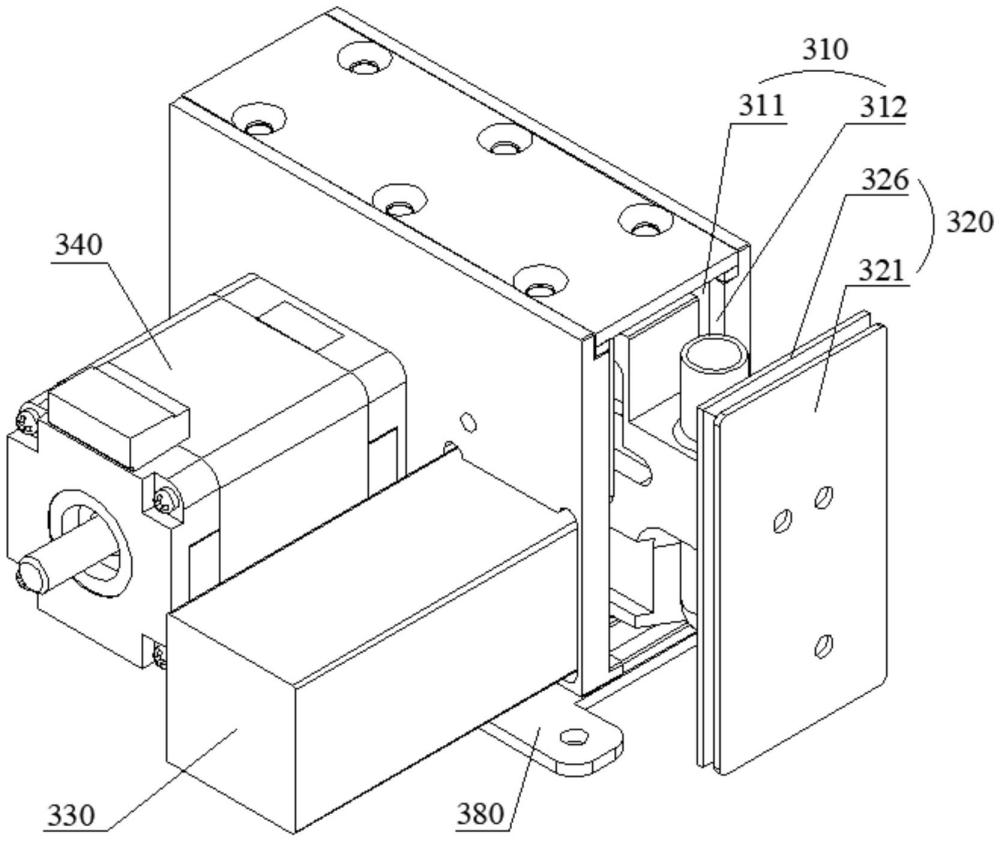

3、根據本申請實施例提供的一種化學發光檢測裝置，包括：檢測箱，檢測箱內設置有腔體，腔體的一側設置有開口；可移動杯座，可移動杯座設置在腔體內，可移動杯座上設置有用于放置反應杯的放置孔，放置孔沿豎直方向設置，可移動杯座上設置有與開口相配合的蓋板；光學檢測器，光學檢測器用于對位于腔體內的可移動杯座上的反應杯進行檢測；驅動件，驅動件設置在檢測箱上且與可移動杯座連接，驅動件能夠驅動可移動杯座從腔體內沿開口向外伸出，驅動件能夠驅動可移動杯座向內縮回到腔體內且蓋板將開口封蓋。

4、在上述實施例的一種可能的實現中，光學檢測器為安裝在檢測箱外側的光子計數器，光學檢測器的檢測端設置有聚焦透鏡，檢測箱上設置有與聚焦透鏡相對應的第二通孔，第二通孔與腔體連通，可移動杯座上設置有與聚焦透鏡相對應的第一避讓槽，第一避讓槽位于放置孔的下方，反應杯的下端穿過放置孔且位于第一避讓槽中。

5、在上述實施例的一種可能的實現中，驅動件為安裝在檢測箱外側的電機，驅動件與光學檢測器位于檢測箱的同一側，檢測箱上設置有用于驅動件的輸出軸穿過的第一通孔，第一通孔與腔體連通，驅動件通過傳動機構驅動可移動杯座水平直線往復運動，傳動機構位于腔體內，蓋板沿豎直方向設置。

6、在上述實施例的一種可能的實現中，傳動機構包括：齒輪，齒輪設置在驅動件的輸出軸上；齒條，齒條與齒輪嚙合，齒條沿水平方向安裝在可移動杯座上。

7、在上述實施例的一種可能的實現中，腔體內設置有導向機構，導向機構與齒條的延伸方向一致，可移動杯座沿導向機構水平直線往復運動。

8、在上述實施例的一種可能的實現中，導向機構包括導軌與配合在導軌上且沿導軌可滑動的滑塊，導軌安裝在腔體的內壁上，滑塊與可移動杯座連接，齒輪位于齒條的上方，導向機構位于齒輪的上方，可移動杯座上設置有與滑塊相配合的第一槽體及與齒輪和齒條相對應的第二槽體。

9、在上述實施例的一種可能的實現中，蓋板上設置有與開口相對應的密封圈。

10、在上述實施例的一種可能的實現中，檢測箱設置在底板上，底板上設置有安裝孔及與蓋板相對應的第二避讓槽。

11、在上述實施例的一種可能的實現中，檢測箱上設置有用于檢測可移動杯座位置的檢測開關。

12、在上述實施例的一種可能的實現中，檢測開關安裝在固定板上，檢測箱的外側設置有與固定板相配合的第三槽體，第三槽體內設置與檢測開關相對應的第三通孔，第三通孔與腔體連通，固定板上設置有接線端口，接線端口位于第三槽體的外部。

13、本申請的上述技術方案至少具有如下有益效果之一：

14、根據本申請的化學發光檢測裝置，檢測箱內設置有腔體，且腔體的一側設置有開口，驅動件先驅動可移動杯座從腔體內沿開口向外伸出，然后將待檢測的反應杯放置在放置孔上，然后驅動件再驅動可移動杯座向內縮回到腔體內且蓋板將開口封蓋，使得腔體內形成光密閉環境，光學檢測器再對反應杯中的化學發光反應產生的微光進行檢測，當檢測完成后，驅動件再驅動可移動杯座從腔體內沿開口向外伸出，更換反應杯進行下一次的檢測，從而光密閉性好，提高了檢測精度，而且結構簡單，體積小，操作方便、快捷，效率高。

15、進一步地，在本申請中，光學檢測器為安裝在檢測箱外側的光子計數器，光學檢測器的檢測端設置有聚焦透鏡檢測箱上設置有與聚焦透鏡相對應的第二通孔，第二通孔與腔體連通，通過聚焦透鏡將反應熒光進行聚焦檢測，能夠增大光進入檢測傳感器面積等，從而保證更好地進行檢測，精度更高，效率更高。

16、進一步地，在本申請中，驅動件與光學檢測器位于檢測箱的同一側，驅動件通過傳動機構驅動可移動杯座沿導向機構水平直線往復運動，傳動機構和導向機構位于腔體內，從而結構更加緊湊、穩定，運動更加平穩，安全性和可靠性更高。

17、進一步地，在本申請中，蓋板上設置有與開口相對應的密封圈，從而當蓋板將開口封蓋后，密封性更好，能夠保證更好地光密閉環境，檢測精度更高。

18、進一步地，在本申請中，檢測箱上設置有用于檢測可移動杯座位置的檢測開關，從而能夠更加精確地控制可移動杯座位置的移動位置，更加安全、可靠。

19、進一步地，在本申請中，檢測開關安裝在固定板上，檢測箱的外側設置有與固定板相配合的第三槽體，第三槽體內設置與檢測開關相對應的第三通孔，第三通孔與腔體連通，檢測開關對可移動杯座在腔體內的位置進行檢測，即對化學發光檢測時可移動杯座的位置進行檢測，從而更加安全、可靠；固定板上還設置有接線端口，接線端口位于第三槽體的外部，從而操作更加方便。

20、另外，在本申請技術方案中，凡未作特別說明的，均可通過采用本領域中的常規手段來實現本技術方案。

技術特征：

1.一種化學發光檢測裝置，其特征在于，包括：

2.根據權利要求1所述的化學發光檢測裝置，其特征在于，所述光學檢測器為安裝在所述檢測箱外側的光子計數器，所述光學檢測器的檢測端設置有聚焦透鏡，所述檢測箱上設置有與所述聚焦透鏡相對應的第二通孔，所述第二通孔與所述腔體連通，所述可移動杯座上設置有與所述聚焦透鏡相對應的第一避讓槽，所述第一避讓槽位于所述放置孔的下方，反應杯的下端穿過所述放置孔且位于所述第一避讓槽中。

3.根據權利要求2所述的化學發光檢測裝置，其特征在于，所述驅動件為安裝在所述檢測箱外側的電機，所述驅動件與所述光學檢測器位于所述檢測箱的同一側，所述檢測箱上設置有用于所述驅動件的輸出軸穿過的第一通孔，所述第一通孔與所述腔體連通，所述驅動件通過傳動機構驅動所述可移動杯座水平直線往復運動，所述傳動機構位于所述腔體內，所述蓋板沿豎直方向設置。

4.根據權利要求3所述的化學發光檢測裝置，其特征在于，所述傳動機構包括：

5.根據權利要求4所述的化學發光檢測裝置，其特征在于，所述腔體內設置有導向機構，所述導向機構與所述齒條的延伸方向一致，所述可移動杯座沿所述導向機構水平直線往復運動。

6.根據權利要求5所述的化學發光檢測裝置，其特征在于，所述導向機構包括導軌與配合在所述導軌上且沿所述導軌可滑動的滑塊，所述導軌安裝在所述腔體的內壁上，所述滑塊與所述可移動杯座連接，所述齒輪位于所述齒條的上方，所述導向機構位于所述齒輪的上方，所述可移動杯座上設置有與所述滑塊相配合的第一槽體及與所述齒輪和所述齒條相對應的第二槽體。

7.根據權利要求1所述的化學發光檢測裝置，其特征在于，所述蓋板上設置有與所述開口相對應的密封圈。

8.根據權利要求1所述的化學發光檢測裝置，其特征在于，所述檢測箱設置在底板上，所述底板上設置有安裝孔及與所述蓋板相對應的第二避讓槽。

9.根據權利要求1所述的化學發光檢測裝置，其特征在于，所述檢測箱上設置有用于檢測所述可移動杯座位置的檢測開關。

10.根據權利要求9所述的化學發光檢測裝置，其特征在于，所述檢測開關安裝在固定板上，所述檢測箱的外側設置有與所述固定板相配合的第三槽體，所述第三槽體內設置與所述檢測開關相對應的第三通孔，所述第三通孔與所述腔體連通，所述固定板上設置有接線端口，所述接線端口位于所述第三槽體的外部。

技術總結
本申請公開了一種化學發光檢測裝置，包括：檢測箱，檢測箱內設置有腔體，腔體的一側設置有開口；可移動杯座，可移動杯座設置在腔體內，可移動杯座上設置有用于放置反應杯的放置孔，放置孔沿豎直方向設置，可移動杯座上設置有與開口相配合的蓋板；光學檢測器，光學檢測器用于對位于腔體內的可移動杯座上的反應杯進行檢測；驅動件，驅動件設置在檢測箱上且與可移動杯座連接，驅動件能夠驅動可移動杯座從腔體內沿開口向外伸出，驅動件能夠驅動可移動杯座向內縮回到腔體內且蓋板將開口封蓋。根據本申請的化學發光檢測裝置，結構簡單，體積小，光密閉性好，檢測精度高。

技術研發人員：李東琦,仲志斌
受保護的技術使用者：北京胡曼智造科技有限責任公司
技術研發日：20240517
技術公布日：2025/4/28
