本技術涉及藥品檢驗檢測，具體涉及一種藥品檢驗檢測用加熱裝置。

背景技術：

1、甲苯水分測定法、揮發油提取法均為《中國藥典》固定架2固定架2年版四部收載方法，在含揮發性的中藏藥材(成方制劑)標準檢驗中較為常用。

2、專利號為cn218735018u的中國專利，公開了一種藥品檢驗檢測用加熱裝置，涉及藥品檢驗檢測技術領域。包括殼體，殼體上端貫穿開設有測定管放置口，加熱套放置口，測定管放置口內部插接有水分測定管，加熱套放置口下端設有安裝在殼體內部的加熱套，加熱套的內套放置有圓底燒瓶，水分測定管的上端插接有冷凝管，冷凝管與水分測定管均通過固定架固定安裝在殼體上端，水分測定管下端設置有紅外測距儀，紅外測距儀固定安裝在殼體內部，殼體前端設置有集成控制板，殼體側端固定安裝有安裝盒，安裝盒上端設置有用于計時的紅外感應器。

3、上述專利所述的藥品檢驗檢測用加熱裝置在使用時雖然能夠以甲苯水分測定法的測定方式，來對藥品進行自動加熱測定，但是由于裝置上的紅外測距儀、紅外傳感器以及固定架均只有一個且位置固定，導致裝置在對一個燒瓶中的藥品實驗測定完成后，需要將使用過的燒瓶、冷凝管以及水分測定管完全拆下才能夠進行更換，容易因更換新的待測藥品試樣耗時較長，從而使得裝置在對大批量藥品進行水分檢測時的加熱檢測效率較為低下。

技術實現思路

1、(一)要解決的技術問題

2、本實用新型所要解決的技術問題是針對現有技術的現狀，提供一種能夠通過對兩組待測藥品試樣輪流進行加熱檢測，從而來有效提升藥品的檢驗檢測效率藥品檢驗檢測用加熱裝置。

3、(二)技術方案

4、本實用新型通過如下技術方案實現：本實用新型提出了一種藥品檢驗檢測用加熱裝置，包括機殼，所述機殼上端一側安裝有雙面夾持組件，所述機殼一側壁上部通過螺栓固定有電動滑軌，所述電動滑軌的滑動塊上通過電動伸縮桿一連接有紅外傳感器，所述機殼內底端安裝有調節組件，所述調節組件上安裝有電子式燃氣燈，所述調節組件上位于所述電子式燃氣燈一側安裝有紅外測距儀，所述雙面夾持組件包括通過螺栓固定在所述機殼頂端的立桿、對稱開設在所述立桿兩側壁上的凹槽、安裝在每個所述凹槽內頂端的電動伸縮桿二、安裝在所述電動伸縮桿二伸縮部的活動限位環以及安裝在所述立桿上位于所述活動限位環下方的固定限位環，所述調節組件包括開設在所述機殼上的滑槽、轉動安裝在所述滑槽內的絲桿、安裝在所述絲桿上的滑板以及安裝在所述機殼外壁上用于驅動所述絲桿轉動的電機。

5、進一步的，所述機殼頂端位于所述電子式燃氣燈上方對稱開設有兩個感溫加熱套，所述機殼頂端位于所述紅外測距儀上端兩側對稱開設有兩個開口，所述感溫加熱套由一個貫穿所述機殼頂端的不銹鋼外套以及安裝在不銹鋼外套內的溫度傳感器構成。

6、通過采用上述技術方案，所述機殼上位于所述感溫加熱套處主要用于放置盛放藥品的燒瓶，所述機殼上位于所述開口主要用于放置外部的水分測定管。

7、進一步的，所述活動限位環以及所述固定限位環均通過螺栓鎖緊限位，所述活動限位環以及所述固定限位環的中心均正對所述開口的中心。

8、通過采用上述技術方案，所述活動限位環主要用于對食檢測用的冷凝管進行固定，所述固定限位環主要用于對食檢測用的水分測定管進行固定。

9、進一步的，所述電動伸縮桿一的固定部與所述電動滑軌上的滑動塊螺栓連接，所述電動伸縮桿一的伸縮部與所述紅外傳感器的殼體螺栓連接。

10、通過采用上述技術方案，所述電動伸縮桿一主要用于實現所述紅外傳感器高度的靈活調節。

11、進一步的，所述電子式燃氣燈以及所述紅外測距儀均與所述滑板螺栓連接。

12、通過采用上述技術方案，所述電子式燃氣燈主要用于產生火焰對放置在所述感溫加熱套處的藥品燒瓶進行加熱。

13、進一步的，所述絲桿貫穿所述滑板且與所述滑板螺紋連接，所述絲桿與所述電機聯軸器連接。

14、通過采用上述技術方案，所述絲桿轉動后可以實現所述滑板相對于所述滑槽的便捷滑動調節。

15、進一步的，所述機殼外壁上位于所述電機上方一側安裝有觸控面板，所述觸控面板與所述紅外測距儀、所述電機、所述電子式燃氣燈、所述電動滑軌、所述電動伸縮桿一以及所述電動伸縮桿二均電連接。

16、通過采用上述技術方案，所述觸控面板主要通過控制電路通斷來控制所述紅外測距儀、所述電機、所述電子式燃氣燈、所述電動滑軌、所述電動伸縮桿一以及所述電動伸縮桿二的協調工作。

17、(三)有益效果

18、本實用新型相對于現有技術，具有以下有益效果：

19、為解決現有的藥品檢驗檢測用加熱裝置在使用時雖然能夠以甲苯水分測定法的測定方式，來對藥品進行自動加熱測定，但是由于裝置上的紅外測距儀、紅外傳感器以及固定架均只有一個且位置固定，導致裝置在對一個燒瓶中的藥品實驗測定完成后，需要將使用過的燒瓶、冷凝管以及水分測定管完全拆下才能夠進行更換，容易因更換新的待測藥品試樣耗時較長，從而使得裝置在對大批量藥品進行水分檢測時的加熱檢測效率較為低下的問題，本實用新型通過將電子式燃氣燈以及紅外測距儀安裝在調節組件上，并將紅外傳感器借助電動伸縮桿固定在電動滑軌上，同時配合雙面夾持組件來對兩組藥品檢測用的管件進行固定，使得該加熱裝置能夠在對一個藥品試樣加熱檢測后，通過使紅外測距儀、紅外傳感器以及電子式燃氣燈移動換位，從而來對另一組藥品試樣進行加熱檢測，確保裝置在對一組藥品試樣進行加熱檢測時可以對另一組藥品試樣進行拆卸更換，這樣設計使得裝置對大批量藥品的加熱檢測過程更加的流暢，從而使得裝置對大批量藥品進行水分檢測時的加熱檢測效率得到提升。

技術特征：

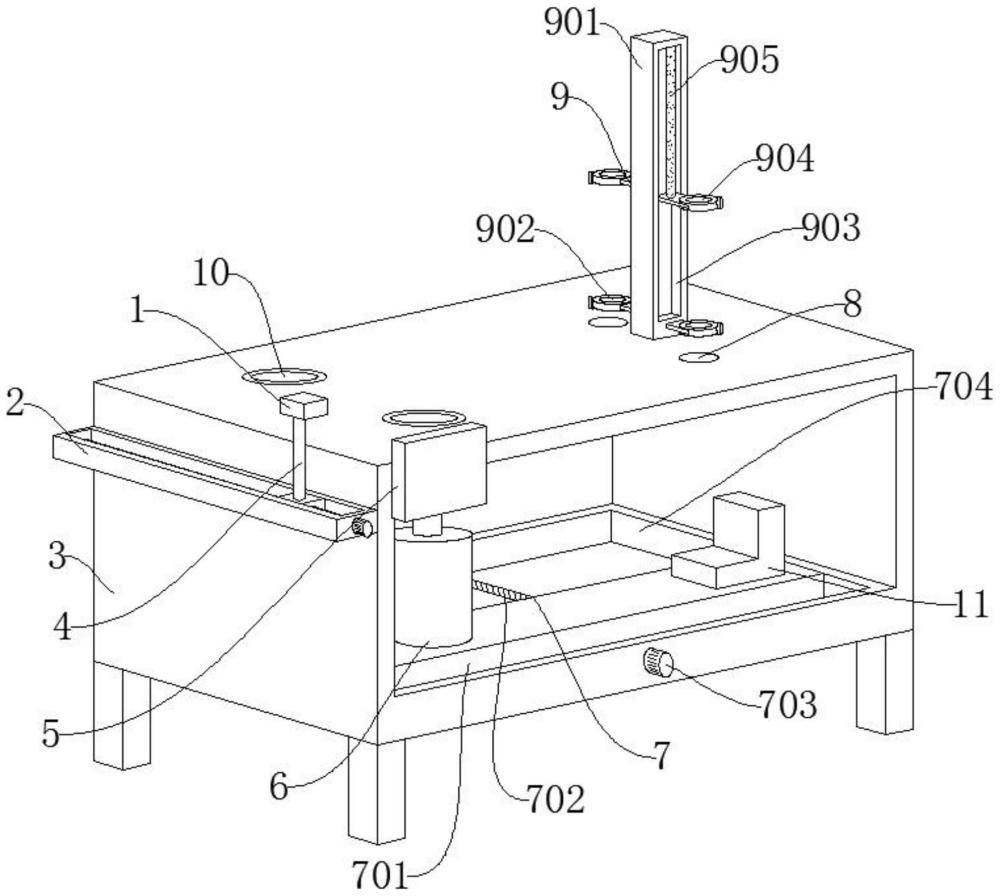

1.一種藥品檢驗檢測用加熱裝置，其特征在于：包括機殼(3)，所述機殼(3)上端一側安裝有雙面夾持組件(9)，所述機殼(3)一側壁上部通過螺栓固定有電動滑軌(2)，所述電動滑軌(2)的滑動塊上通過電動伸縮桿一(4)連接有紅外傳感器(1)，所述機殼(3)內底端安裝有調節組件(7)，所述調節組件(7)上安裝有電子式燃氣燈(6)，所述調節組件(7)上位于所述電子式燃氣燈(6)一側安裝有紅外測距儀(11)，所述雙面夾持組件(9)包括通過螺栓固定在所述機殼(3)頂端的立桿(901)、對稱開設在所述立桿(901)兩側壁上的凹槽(903)、安裝在每個所述凹槽(903)內頂端的電動伸縮桿二(905)、安裝在所述電動伸縮桿二(905)伸縮部的活動限位環(904)以及安裝在所述立桿(901)上位于所述活動限位環(904)下方的固定限位環(902)，所述調節組件(7)包括開設在所述機殼(3)上的滑槽(704)、轉動安裝在所述滑槽(704)內的絲桿(702)、安裝在所述絲桿(702)上的滑板(701)以及安裝在所述機殼(3)外壁上用于驅動所述絲桿(702)轉動的電機(703)。

2.根據權利要求1所述的一種藥品檢驗檢測用加熱裝置，其特征在于：所述機殼(3)頂端位于所述電子式燃氣燈(6)上方對稱開設有兩個感溫加熱套(10)，所述機殼(3)頂端位于所述紅外測距儀(11)上端兩側對稱開設有兩個開口(8)，所述感溫加熱套(10)由一個貫穿所述機殼(3)頂端的不銹鋼外套以及安裝在不銹鋼外套內的溫度傳感器構成。

3.根據權利要求2所述的一種藥品檢驗檢測用加熱裝置，其特征在于：所述活動限位環(904)以及所述固定限位環(902)均通過螺栓鎖緊限位，所述活動限位環(904)以及所述固定限位環(902)的中心均正對所述開口(8)的中心。

4.根據權利要求1所述的一種藥品檢驗檢測用加熱裝置，其特征在于：所述電動伸縮桿一(4)的固定部與所述電動滑軌(2)上的滑動塊螺栓連接，所述電動伸縮桿一(4)的伸縮部與所述紅外傳感器(1)的殼體螺栓連接。

5.根據權利要求1所述的一種藥品檢驗檢測用加熱裝置，其特征在于：所述電子式燃氣燈(6)以及所述紅外測距儀(11)均與所述滑板(701)螺栓連接。

6.根據權利要求1所述的一種藥品檢驗檢測用加熱裝置，其特征在于：所述絲桿(702)貫穿所述滑板(701)且與所述滑板(701)螺紋連接，所述絲桿(702)與所述電機(703)聯軸器連接。

7.根據權利要求1所述的一種藥品檢驗檢測用加熱裝置，其特征在于：所述機殼(3)外壁上位于所述電機(703)上方一側安裝有觸控面板(5)，所述觸控面板(5)與所述紅外測距儀(11)、所述電機(703)、所述電子式燃氣燈(6)、所述電動滑軌(2)、所述電動伸縮桿一(4)以及所述電動伸縮桿二(905)均電連接。

技術總結
本技術公開了一種藥品檢驗檢測用加熱裝置，包括機殼，所述機殼上端一側安裝有雙面夾持組件。有益效果在于：本技術通過將電子式燃氣燈以及紅外測距儀安裝在調節組件上，并將紅外傳感器借助電動伸縮桿固定在電動滑軌上，同時配合雙面夾持組件來對兩組藥品檢測用的管件進行固定，使得該加熱裝置能夠在對一個藥品試樣加熱檢測后，通過使紅外測距儀、紅外傳感器以及電子式燃氣燈移動換位，從而來對另一組藥品試樣進行加熱檢測，確保裝置在對一組藥品試樣進行加熱檢測時可以對另一組藥品試樣進行拆卸更換，這樣設計使得裝置對大批量藥品的加熱檢測過程更加的流暢，從而使得裝置對大批量藥品進行水分檢測時的加熱檢測效率得到提升。

技術研發人員：楊世琴
受保護的技術使用者：楊世琴
技術研發日：20240520
技術公布日：2025/4/28
