本申請涉及醫療檢測設備，具體涉及一種反應杯溫育混勻裝置。

背景技術：

1、免疫分析屬于醫療檢測的一種，常見的設備有化學發光免疫分析儀、流式熒光免疫分析儀等。目前，在化學發光檢測等免疫分析儀中，溫育模塊需要邊溫育且邊進行混勻。但是，現有的溫育模塊，一般都是電機通過偏心軸驅動混勻座運動來實現反應杯的渦旋混勻，由于混勻座上多個反應杯的位置不同，導致不同位置的反應杯的混勻程度不均一，有些是采用制冷片熱端對混勻座進行加熱來實現溫育，結構復雜，成本較高，安裝等操作也比較困難。

技術實現思路

1、本申請的目的是提出一種混勻程度均一、加熱均勻的反應杯溫育混勻裝置。

2、為了解決上述技術問題中的至少一個，本申請的技術方案如下：

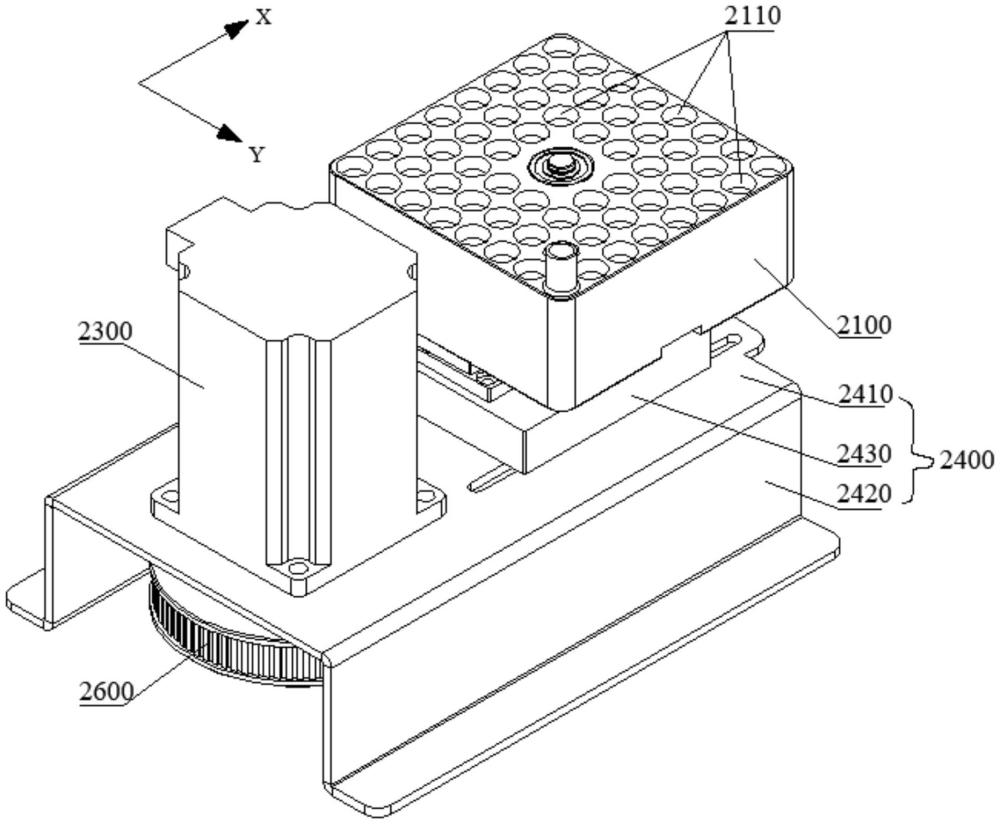

3、根據本申請實施例提供的一種反應杯溫育混勻裝置，包括：溫育混勻座，溫育混勻座的頂部設置有多個用于放置反應杯的孔體，溫育混勻座上設置有加熱組件；xy限位滑動組件，xy限位滑動組件與溫育混勻座相配合；驅動件，驅動件驅動沿豎直方向設置的偏心軸轉動，偏心軸的偏心部與溫育混勻座轉動連接，隨著偏心軸轉動，在xy限位滑動組件的作用下，溫育混勻座偏心轉動且每個孔體在x方向的位移和y方向的位移都相同。

4、在上述實施例的一種可能的實現中，xy限位滑動組件和驅動件設置在支撐架上。

5、在上述實施例的一種可能的實現中，xy限位滑動組件包括：限位滑塊，限位滑塊上設置有第一滑動部和第二滑動部；第一滑道，第一滑道設置在溫育混勻座的底部，第一滑道沿x方向設置且與第一滑動部相配合；第二滑道，第二滑道設置在支撐架上，第二滑道沿y方向設置且與第二滑動部相配合。

6、在上述實施例的一種可能的實現中，溫育混勻座的底部設置有第一安裝板，第一滑道位于第一安裝板上，支撐架上設置有第二安裝板，第二滑道位于第二安裝板上，第一滑動部和第二滑動部為長條形。

7、在上述實施例的一種可能的實現中，支撐架包括：頂板，頂板的兩側分別設置有向下伸出的側板，溫育混勻座和xy限位滑動組件位于頂板的上方，第二安裝板和驅動件設置在頂板上。

8、在上述實施例的一種可能的實現中，驅動件通過傳動機構與偏心軸連接，驅動件位于頂板的上方，傳動機構位于頂板下方且位于兩個側板之間，頂板上設置有與偏心軸相對應的第一通孔及與驅動件的輸出軸相對應的第二通孔。

9、在上述實施例的一種可能的實現中，頂板上設置有底座，底座位于頂板的上方，第二安裝板設置在底座上，底座上設置有用于偏心軸穿過的第三通孔，第三通孔內設置有與偏心軸相配合的第一軸承。

10、在上述實施例的一種可能的實現中，驅動件為電機，傳動機構為同步帶機構。

11、在上述實施例的一種可能的實現中，溫育混勻座上沿豎直方向設置有與偏心軸的偏心部連接的第四通孔，第四通孔內設置有與偏心軸相配合的第二軸承。

12、在上述實施例的一種可能的實現中，加熱組件為設置在溫育混勻座底部的電加熱板，多個孔體在溫育混勻座的頂部均勻地分布成多排多列。

13、本申請的上述技術方案至少具有如下有益效果之一：

14、根據本申請的反應杯溫育混勻裝置，待溫育混勻的反應杯放置在溫育混勻座上的各個孔體中，加熱組件對溫育混勻座進行加熱，驅動件驅動偏心軸轉動，偏心軸的偏心部與溫育混勻座轉動連接，隨著偏心軸轉動，在xy限位滑動組件的作用下，使得溫育混勻座偏心轉動，相當于將溫育混勻座的轉動分成x方向和y方向的運動，從而每個孔體在x方向的位移和y方向的位移都相同，保證不同位置的反應杯的混勻程度均一，所有反應杯的混勻效果不會有差別，結構簡單，溫育混勻效果好，降低了成本，便于更好地應用于流式熒光、化學發光等免疫分析儀中。

15、進一步地，在本申請中，xy限位滑動組件和驅動件設置在支撐架上，操作更加方便等。

16、進一步地，在本申請中，xy限位滑動組件包括限位滑塊、第一滑道和第二滑道，第一滑道設置在溫育混勻座的底部，第二滑道設置在支撐架上，限位滑塊上設置有第一滑動部和第二滑動部，第一滑道沿x方向設置且與第一滑動部相配合，第二滑道沿y方向設置且與第二滑動部相配合。當偏心軸轉動時，限位滑塊的第一滑動部沿第一滑道相對滑動，且限位滑塊的第二滑動部沿第二滑道相對滑動，使得溫育混勻座偏心轉動，也就是說，溫育混勻座的轉動是通過溫育混勻座沿x方向運動且沿y方向運動實現的，從而溫育混勻座上每個反應杯x方向的位移和y方向的位移都相同，所有反應杯的混勻程度均一、混勻效果不會有差別。

17、進一步地，在本申請中，溫育混勻座的底部設置有第一安裝板，第一滑道位于第一安裝板上，支撐架上設置有第二安裝板，第二滑道位于第二安裝板上，第一滑動部和第二滑動部為長條形，從而操作更加方便，運動更加穩定、可靠。

18、進一步地，在本申請中，支撐架包括頂板，頂板的兩側分別設置有向下伸出的側板，溫育混勻座和xy限位滑動組件位于頂板的上方，第二安裝板和驅動件設置在頂板上，驅動件通過傳動機構與偏心軸連接，驅動件位于頂板的上方，傳動機構位于頂板下方且位于兩個側板之間，頂板上設置有與偏心軸相對應的第一通孔及與驅動件的輸出軸相對應的第二通孔。由此，結構緊湊、穩固，占用空間小，操作便捷。

19、進一步地，在本申請中，頂板上設置有底座，底座位于頂板的上方，第二安裝板設置在底座上，底座上設置有用于偏心軸穿過的第三通孔，第三通孔內設置有與偏心軸相配合的第一軸承，從而保證偏心軸更加穩定地轉動，結構穩固，安裝等操作更加方便。

20、進一步地，在本申請中，驅動件為電機，傳動機構為同步帶機構，結構簡單，操作方便等。

21、進一步地，在本申請中，溫育混勻座上沿豎直方向設置有與偏心軸的偏心部連接的第四通孔，第四通孔內設置有與偏心軸相配合的第二軸承，從而保證偏心軸和溫育混勻座更好地轉動，更加穩定、可靠。

22、進一步地，在本申請中，加熱組件為設置在溫育混勻座底部的電加熱板，多個孔體在溫育混勻座的頂部均勻地分布成多排多列，從而受熱比較均勻，結構簡單，安裝等操作便捷，成本較低。

23、另外，在本申請技術方案中，凡未作特別說明的，均可通過采用本領域中的常規手段來實現本技術方案。

技術特征：

1.一種反應杯溫育混勻裝置，其特征在于，包括：

2.根據權利要求1所述的反應杯溫育混勻裝置，其特征在于，所述xy限位滑動組件和所述驅動件設置在支撐架上。

3.根據權利要求2所述的反應杯溫育混勻裝置，其特征在于，所述xy限位滑動組件包括：

4.根據權利要求3所述的反應杯溫育混勻裝置，其特征在于，所述溫育混勻座的底部設置有第一安裝板，所述第一滑道位于所述第一安裝板上，所述支撐架上設置有第二安裝板，所述第二滑道位于所述第二安裝板上，所述第一滑動部和所述第二滑動部為長條形。

5.根據權利要求4所述的反應杯溫育混勻裝置，其特征在于，所述支撐架包括：

6.根據權利要求5所述的反應杯溫育混勻裝置，其特征在于，所述驅動件通過傳動機構與所述偏心軸連接，所述驅動件位于所述頂板的上方，所述傳動機構位于所述頂板下方且位于兩個所述側板之間，所述頂板上設置有與所述偏心軸相對應的第一通孔及與所述驅動件的輸出軸相對應的第二通孔。

7.根據權利要求6所述的反應杯溫育混勻裝置，其特征在于，所述頂板上設置有底座，所述底座位于所述頂板的上方，所述第二安裝板設置在所述底座上，所述底座上設置有用于偏心軸穿過的第三通孔，所述第三通孔內設置有與所述偏心軸相配合的第一軸承。

8.根據權利要求7所述的反應杯溫育混勻裝置，其特征在于，所述驅動件為電機，所述傳動機構為同步帶機構。

9.根據權利要求1所述的反應杯溫育混勻裝置，其特征在于，所述溫育混勻座上沿豎直方向設置有與所述偏心軸的偏心部連接的第四通孔，所述第四通孔內設置有與所述偏心軸相配合的第二軸承。

10.根據權利要求1所述的反應杯溫育混勻裝置，其特征在于，所述加熱組件為設置在所述溫育混勻座底部的電加熱板，多個所述孔體在所述溫育混勻座的頂部均勻地分布成多排多列。

技術總結
本申請公開了一種反應杯溫育混勻裝置，包括：溫育混勻座，溫育混勻座的頂部設置有多個用于放置反應杯的孔體，溫育混勻座上設置有加熱組件；XY限位滑動組件，XY限位滑動組件與溫育混勻座相配合；驅動件，驅動件驅動沿豎直方向設置的偏心軸轉動，偏心軸的偏心部與溫育混勻座轉動連接，隨著偏心軸轉動，在XY限位滑動組件的作用下，溫育混勻座偏心轉動且每個孔體在X方向的位移和Y方向的位移都相同。根據本申請的反應杯溫育混勻裝置，能夠保證不同位置的反應杯的混勻程度均一，結構簡單，溫育混勻效果好，降低了成本，便于更好地應用于流式熒光、化學發光等免疫分析儀中。

技術研發人員：于德勇,李東琦,陳海洋
受保護的技術使用者：北京胡曼智造科技有限責任公司
技術研發日：20240524
技術公布日：2025/4/28
