本發明涉及一種固定結構，尤其涉及一種用以固定電子模塊于電子裝置的主板的固定結構以及包含固定結構的電子裝置。

背景技術：

1、目前市面上所配置的4g或5g通信模塊，大都以螺絲鎖固方式固定于電子裝置的電路板上，其中，電路板上須設有固定位置的螺孔以供螺絲的定位。但由于通信模塊的推陳出新，通信模塊的尺寸也隨之變化，不同世代的通信模塊常常具有不同的長度或尺寸，一旦電路板上螺孔的位置受到限制，將不利于通信模塊的安裝。此外，以螺絲鎖固通信模塊的方式需有工具的輔助才能進行拆裝，將導致通信模塊更換的不便性。

技術實現思路

1、本發明提供了一種固定結構及電子裝置，其中固定結構可用以固定電子模塊于主板而無須使用螺絲，且固定結構可依需求調整以固定至少兩種不同尺寸的電子模塊。

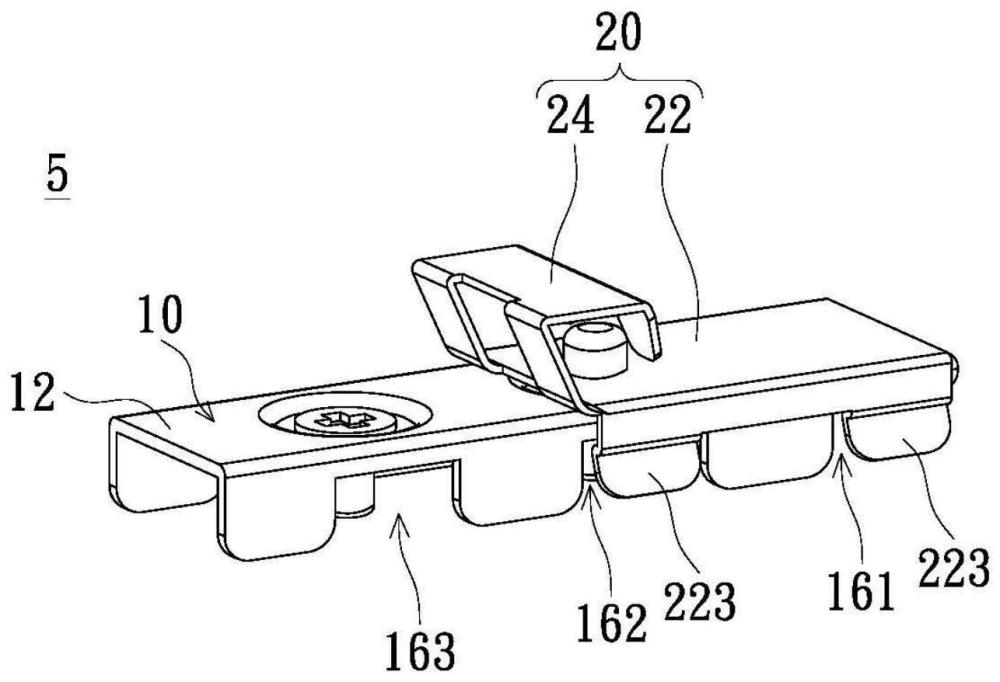

2、本發明所提供的固定結構適于固定電子模塊于主板，主板設有插槽，電子模塊具有相對的第一端及第二端，第一端連接插槽，且電子模塊與主板之間具有間隔空間。固定結構包含承載座及移動座，承載座包含頂部，頂部至少預定義有第一區域及第二區域；移動座包含定位本體及彈性?shī)A持部，彈性?shī)A持部連接定位本體，定位本體組設于承載座的第一區域及第二區域的其中一個，其中，承載座相對于插槽設置，部分承載座及其上設置的部分定位本體置入間隔空間，以承載部分電子模塊，且彈性?shī)A持部適于夾持電子模塊的第二端。

3、在本發明的一實施例中，上述的承載座的頂部形成有固定孔，固定結構更包含固定件，固定件穿設固定孔，以將承載座固設于主板上。

4、在本發明的一實施例中，上述的固定孔呈沉頭孔結構，固定件為沉頭螺絲。

5、在本發明的一實施例中，上述的移動座的定位本體包含主體部、兩側部及多個卡腳部，主體部具有前緣、后緣及相對的兩側緣，前緣及后緣相對；兩側部分別設置于兩側緣；每一側部連接有兩個卡腳部。

6、在本發明的一實施例中，上述的承載座更包含兩側板，分別連接于頂部的相對兩側，每一個側板形成有間隔配置的第一卡合口、第二卡合口及第三卡合口，第二卡合口介于第一卡合口及第三卡合口之間，當卡腳部卡合于第一卡合口及第二卡合口時，主體部位于第一區域上，當卡腳部卡合于第二卡合口及第三卡合口時，主體部位于第二區域上。

7、在本發明的一實施例中，上述的移動座的彈性?shī)A持部包含彈性臂、連接部及抵止部，彈性臂的一端連接主體部的后緣，彈性臂的另一端連接連接部的一側，連接部與主體部相對，抵止部連接于連接部的遠離彈性臂的相對側，其中抵止部適于抵于電子模塊。

8、在本發明的一實施例中，上述的移動座更包含擋止柱，擋止柱設置于主體部上，且鄰近抵止部，電子模塊的第二端形成有缺口，擋止柱與缺口對應。

9、在本發明的一實施例中，當上述的移動座位于第一區域時，擋止柱至插槽之間具有第一容置長度，當上述的移動座位于第二區域時，擋止柱與插槽之間具有第二容置長度，且第一容置長度小于第二容置長度。

10、在本發明的一實施例中，上述的部分第一區域及部分第二區域重疊。

11、在本發明的一實施例中，上述的主板包含分隔的第一區塊及第二區塊，插槽設置于第一區塊，固定結構設置于第二區塊。

12、本發明所提供的電子裝置，包含主板、電子模塊以及上述的固定結構。主板設置有插槽；電子模塊具有相對的第一端及第二端，第一端連接插槽，且電子模塊與主板之間具有間隔空間；固定結構將電子模塊固定于主板上，固定結構包含承載座及移動座，承載座包含頂部及側板，頂部至少預定義有第一區域及第二區域；移動座包含定位本體及彈性?shī)A持部，彈性?shī)A持部連接定位本體，定位本體組設于承載座的第一區域及第二區域的其中一個，其中，承載座適于相對插槽設置，部分承載座及其上所設置的部分定位本體置入間隔空間，以承載部分電子模塊，且彈性?shī)A持部適于夾持電子模塊的第二端。

13、本發明借由在移動座上形成有彈性?shī)A持部，且移動座可相對于承載座移動，因此移動座與主板的插槽之間可具有不同的容置長度，適于固定不同尺寸的電子模塊，并借由彈性?shī)A持部夾持電子模塊的一端。

14、上述說明僅是本發明技術方案的概述，為了能夠更清楚了解本發明的技術手段，而可依照說明書的內容予以實施，并且為了讓本發明的上述和其他目的、特征和優點能夠更明顯易懂，以下特舉較佳實施例，并配合附圖,詳細說明如下。

技術特征：

1.一種固定結構，其特征在于，適于固定一電子模塊于一主板上，該主板上設置有一插槽，該電子模塊具有相對的一第一端及一第二端，該第一端連接該插槽，且該電子模塊與該主板之間具有一間隔空間，該固定結構包含：

2.如權利要求1所述的固定結構，其特征在于，該承載座的該頂部形成有至少一固定孔，該固定結構更包含至少一固定件，該至少一固定件穿設該至少一固定孔，以將該承載座固設于該主板上。

3.如權利要求2所述的固定結構，其特征在于，該至少一固定孔呈沉頭孔結構，該至少一固定件為沉頭螺絲。

4.如權利要求1所述的固定結構，其特征在于，該移動座的該定位本體包含一主體部、兩側部及多個卡腳部，該主體部具有一前緣、一后緣及相對的兩側緣，該前緣及該后緣相對，該兩側部分別設置于該兩側緣，每一該兩側部連接有兩個該些卡腳部。

5.如權利要求4所述的固定結構，其特征在于，該承載座更包含兩側板，分別連接于該頂部的相對兩側，每一該兩側板形成有間隔配置的一第一卡合口、一第二卡合口及一第三卡合口，該第二卡合口介于該第一卡合口及該第三卡合口之間，當該些卡腳部卡合于該第一卡合口及該第二卡合口，該主體部位于該第一區域上，當該些卡腳部卡合于該第二卡合口及該第三卡合口，該主體部位于該第二區域上。

6.如權利要求4所述的固定結構，其特征在于，該移動座的該彈性?shī)A持部包含兩彈性臂、一連接部及兩抵止部，該兩彈性臂的一端連接該主體部的該后緣，該兩彈性臂的另一端連接該連接部的一側，該連接部與該主體部相對，該兩抵止部連接該連接部的遠離該兩彈性臂的一相對側，其中該兩抵止部適于抵于該電子模塊。

7.如權利要求4所述的固定結構，其特征在于，該移動座更包含一擋止柱，該擋止柱設置于該主體部上，且鄰近該兩抵止部，該電子模塊的該第二端形成有一缺口，該擋止柱與該缺口對應。

8.如權利要求7所述的固定結構，其特征在于，當該移動座位于該第一區域時，該擋止柱至該插槽之間具有一第一容置長度，當該移動座位于第二區域時，該擋止柱與該插槽之間具有一第二容置長度，且該第一容置長度小于該第二容置長度。

9.如權利要求1所述的固定結構，其特征在于，部分該第一區域及部分該第二區域重疊。

10.如權利要求1所述的固定結構，其特征在于，該主板包含分隔的一第一區塊及一第二區塊，該插槽設置于該第一區塊，該固定結構設置于該第二區塊。

11.一種電子裝置，其特征在于，包含：

技術總結
一種固定結構，適于固定電子模塊于電子裝置的主板上，主板上設置有插槽，電子模塊電性連接插槽，且電子模塊與主板之間具有間隔空間。固定結構包含承載座及移動座，承載座包含頂部，頂部預定義有第一區域及第二區域；移動座包含定位本體及彈性?shī)A持部，彈性?shī)A持部連接定位本體，定位本體組設于承載座的第一區域或第二區域，其中，承載座適于相對插槽設置，部分承載座及其上所設置的部分定位本體置入間隔空間，以承載部分電子模塊，且彈性?shī)A持部適于夾持電子模塊的一端。一種包含固定結構的電子裝置亦被提供。

技術研發人員：張廣業
受保護的技術使用者：神基科技股份有限公司
技術研發日：
技術公布日：2025/4/28
