本技術涉及色譜儀器，具體涉及一種離子色譜儀預熱控溫裝置。

背景技術：

1、離子色譜儀是高效液相色譜的一種，作為測定陰離子、陽離子及部分極性有機物種類和含量的一種液相色譜方法，其中色譜柱是離子色譜儀中的核心部分，其主要功能是將混合物中的不同組分分離出來，以便對它們進行檢測、鑒定和分析，色譜分析儀的色譜柱一般需要在恒定的溫度下才能穩定工作，所以色譜分析儀在正常分析前，都需要用到離子色譜儀預熱控溫裝置將色譜柱池加熱恒定到一個穩定的溫度，即保證色譜柱的正常工作溫度范圍。

2、中國專利公開了離子色譜淋洗液預熱裝置(公告號cn212568654?u)，該專利技術通過設置加熱組件和溫控組件，利用加熱組件對箱體內的導熱介質加熱，同時利用溫控組件控制溫度，使箱體內形成恒溫浴，利用恒溫浴對進入導液管內的淋洗液進行加熱，使淋洗液充分受熱，達到均勻加熱的效果，但是這樣的加熱方式，容易導致箱體中間位置導熱介質的加熱速度比靠近箱體內壁位置的加熱速度慢，使得箱體內導液管的加熱效率不高。

技術實現思路

1、為了實現上述目的，本實用新型提供如下技術方案：

2、一種離子色譜儀預熱控溫裝置，包括：

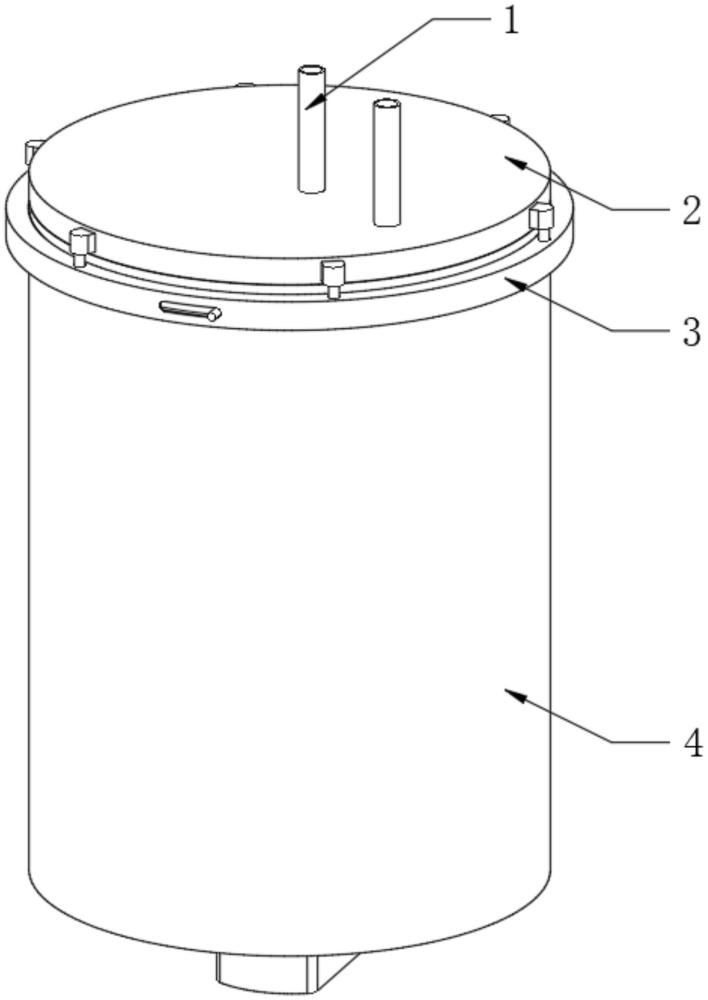

3、罐體，所述罐體的外壁靠近頂部位置設置有定位機構，所述罐體的上方通過定位機構連接有蓋板，所述蓋板的頂部固定連接有導液管，所述導液管的兩端均延伸至蓋板的外側，所述罐體的內壁連接有電加熱陶瓷片；

4、所述罐體的下方中間位置連接有馬達，所述馬達輸出軸的一端貫穿罐體的內部連接有軸桿，所述軸桿的外側環向連接有若干個葉片。

5、在一種可能的實現方式中，所述蓋板的下方靠近導液管的外側環向連接有四個連接桿。

6、在一種可能的實現方式中，所述罐體的內壁遠離葉片的位置連接有溫度傳感器，所述罐體的下方遠離馬達的位置連接有控制器，所述溫度傳感器與控制器的輸入端相連接。

7、在一種可能的實現方式中，所述定位機構包括連接在罐體外壁的外殼，所述外殼的頂部環向開設有六個第一通孔，所述第一通孔的內部貫穿連接有定位桿，所述定位桿的末端開設有定位孔，所述定位桿的頂端連接有固定塊，所述固定塊與蓋板的外側固定連接；

8、所述外殼的內部滑動連接有套環，所述套環的外側環向連接有六個l形桿，所述l形桿的一端貫穿定位孔的內部。

9、在一種可能的實現方式中，所述外殼的外側對應開設有一對第二通孔，所述第二通孔的內部和上連接有撥桿，所述撥桿的一端與套環固定連接。

10、在一種可能的實現方式中，所述罐體的頂部固定連接有密封圈。

11、在上述技術方案中，本實用新型提供的技術效果和優點：

12、1、通過電加熱陶瓷片加熱的同時，開啟馬達驅動軸桿和若干個葉片進行旋轉，有利于對罐體內的導熱介質進行攪拌，使得熱量在導熱介質之間的傳遞更快更均勻，提高了導液管的加熱效率，同時通過設置四個連接桿，有利于對正在旋轉過程中的導熱介質進行擾動，提高罐體內導熱介質的溫度均勻效果，進一步提高了導液管的加熱效率。

13、2、通過逆時針撥動撥桿，帶動套環及其外側的六個l形桿從定位桿內取出，方便將定位桿與外殼分離，進而方便完成對蓋板的快速拆卸，方便對罐體內部進行清理維護。

技術特征：

1.一種離子色譜儀預熱控溫裝置，其特征在于，包括：

2.根據權利要求1所述的一種離子色譜儀預熱控溫裝置，其特征在于：所述蓋板(2)的下方靠近導液管(1)的外側環向連接有四個連接桿(9)。

3.根據權利要求1所述的一種離子色譜儀預熱控溫裝置，其特征在于：所述罐體(4)的內壁遠離葉片(13)的位置連接有溫度傳感器(12)，所述罐體(4)的下方遠離馬達(6)的位置連接有控制器(5)，所述溫度傳感器(12)與控制器(5)的輸入端相連接。

4.根據權利要求1所述的一種離子色譜儀預熱控溫裝置，其特征在于：所述定位機構包括連接在罐體(4)外壁的外殼(3)，所述外殼(3)的頂部環向開設有六個第一通孔(15)，所述第一通孔(15)的內部貫穿連接有定位桿(10)，所述定位桿(10)的末端開設有定位孔(8)，所述定位桿(10)的頂端連接有固定塊(7)，所述固定塊(7)與蓋板(2)的外側固定連接；

5.根據權利要求4所述的一種離子色譜儀預熱控溫裝置，其特征在于：所述外殼(3)的外側對應開設有一對第二通孔(18)，所述第二通孔(18)的內部和上連接有撥桿(19)，所述撥桿(19)的一端與套環(16)固定連接。

6.根據權利要求1所述的一種離子色譜儀預熱控溫裝置，其特征在于：所述罐體(4)的頂部固定連接有密封圈(20)。

技術總結
本技術公開了一種離子色譜儀預熱控溫裝置，具體涉及色譜儀器技術領域，包括：罐體，所述罐體的上方連接有蓋板，所述蓋板的頂部固定連接有導液管，所述罐體的內壁連接有電加熱陶瓷片；所述罐體的下方中間位置連接有馬達，所述馬達輸出軸的一端貫穿罐體的內部連接有軸桿，所述軸桿的外側環向連接有若干個葉片，通過電加熱陶瓷片加熱的同時，開啟馬達驅動軸桿和若干個葉片進行旋轉，有利于對罐體內的導熱介質進行攪拌，使得熱量在導熱介質之間的傳遞更快更均勻，提高了導液管的加熱效率，同時通過設置四個連接桿，有利于對正在旋轉過程中的導熱介質進行擾動，提高罐體內導熱介質的溫度均勻效果，進一步提高了導液管的加熱效率。

技術研發人員：李向軍
受保護的技術使用者：新疆騰龍環境監測有限公司
技術研發日：20240524
技術公布日：2025/4/28
