本技術涉及建筑施工檢測，具體為一種建筑涂料耐堿性檢測裝置。

背景技術：

1、涂料是一種涂敷于物體表面能形成完整的膜并能與物體表面牢固粘合的物質，建筑涂料具有裝飾功能、保護功能和居住性改進功能。早期的涂料主要是由天然動物油脂、植物油脂和天然樹脂等制成。當前的涂料除了少量采用天然樹脂和油脂外，主要是以合成樹脂為成膜物質。為保證建筑材料的耐久性，在使用過程中，需要對涂料就行耐堿性試驗，將涂料涂覆在檢測板上，浸潤在堿性溶液中一段時間后，通過測試板上涂料的腐蝕程度，從而來進行涂料耐堿性的判定。

2、在實踐中，將涂料涂覆在檢測板后，需要用石蠟及松香的混合物將試板四周及背面封閉，然后垂直浸入實驗溶液一段時間，浸泡結束后需人工取出試板、用水沖洗干凈，用濾紙吸干水漬后，人工觀察表面是否變色、起泡、剝落、粉化、軟化等。在實際操作中，由于操作及實驗環境等的影響，由石蠟松香混合物形成的單一密封層有時會破損，導致密封失效，影響試驗；其次，在試驗過程中，單純依靠人工操作保證試板的垂直及液面高度的穩定并不容易；此外，試板的表面變化只能通過肉眼觀察來確定，一方面主觀因素影響較大，造成實驗結果的偏差，另一方面，目前的設備無法記錄試樣浸泡過程。上述因素會直接影響實驗的準確度及實驗效率，因此，需要一種建筑涂料耐堿性檢測裝置。

技術實現思路

1、針對現有技術中因涂料破損、試板垂直度和液面不穩定而影響實驗準確度及實驗效率的問題，本實用新型提供一種建筑涂料耐堿性檢測裝置。

2、本實用新型是通過以下技術方案來實現：

3、一種建筑涂料耐堿性檢測裝置，包括試驗箱、液位控制報警器、攝像組件和沖淋組件，試驗箱包括開口箱體和箱蓋，箱體底部連通有注液導管，注液導管與外部注液設備連接，注液導管上設置有導管夾；箱體的內側壁均設置有密封層，密封層用于安裝試板；液位控制報警器設置在箱體外側，液位控制報警器的探頭伸入箱體內部，且探頭放置于箱體底部上；

4、攝像組件包括支架和多個高清攝像頭，支架的一端與箱蓋固定，另一端與高清攝像頭的外殼連接，高清攝像頭的攝像端朝向箱體的內側壁；

5、沖淋組件包括導水管和多個出水頭，導水管的一端貫穿箱蓋與外部供水端連接，另一端與出水頭連通，出水頭的出水口朝向箱體的內側壁上方；

6、實驗時，箱體內部注入檢測溶液，試板通過密封層固定在箱體側壁上。

7、優選的，箱體和箱蓋之間通過凹槽凸塊結構卡接。

8、優選的，支架包括安裝桿和多個連桿，安裝桿的一端與箱蓋中心連接，另一端與連桿連接；多個連桿沿安裝桿周向設置，連桿與高清攝像頭一一對應，連接桿遠離安裝桿的一端與高清攝像頭的外殼連接。

9、優選的，箱蓋上開設有安裝通孔，支架的一端貫穿安裝孔伸出箱蓋，且支架與箱蓋螺紋連接。

10、優選的，安裝桿為螺旋伸縮空心桿。

11、優選的，高清攝像頭通過導線引出箱體內部與計算機連接，導線貫穿安裝桿內部引出箱體。

12、優選的，導水管位于箱體外側的部分安裝有水閥。

13、優選的，密封層包括第一側部、底面和第二側部，第一側部與箱體內壁平行且連接，底面的一端與第一側部的底部連接，另一端與第二側部的底部連接，第二側部與第一側部平行；第一側部、底面和第二側部在箱體底部形成試板槽，試板的底部位于試板槽中。

14、優選的，相鄰的兩個密封層之間設置有密封柱，密封柱的側面與第一側部之間形成限位試板的限位槽。

15、優選的，箱體的外側底部設置有多個調校螺栓，箱體的外側側壁設置有水準泡。

16、與現有技術相比，本實用新型具有以下有益效果：

17、本實用新型一種建筑涂料耐堿性檢測裝置設置密封層來密封試板，既可以保證試板的密封性，還可以保證試板的垂直度；另外設置液位控制報警器來檢測箱體內液面變化，當需要補液時，通過箱體底部的注液導管進行補液，這樣可以避免補液時對試板上部產生擾動。同時，通過高清攝像頭的設置可以實時拍攝及傳遞記錄試板表面的變化過程，從而通過不同試驗段的對比更明確的判定試板表面的變化。沖淋組件的使用，可實現不需要人工移動試板，即可對試板表面進行沖洗，節省人工保證安全，同時避免對試板的擾動。本實用新型所提出的檢測裝置從多角度來提高實驗的精度和有效性，構造簡單明確，實現了對建筑涂料耐堿性的有效檢測，有效減少人工，避免了主觀及環境的干擾，明顯的提高了試驗的準確性及效率。

技術特征：

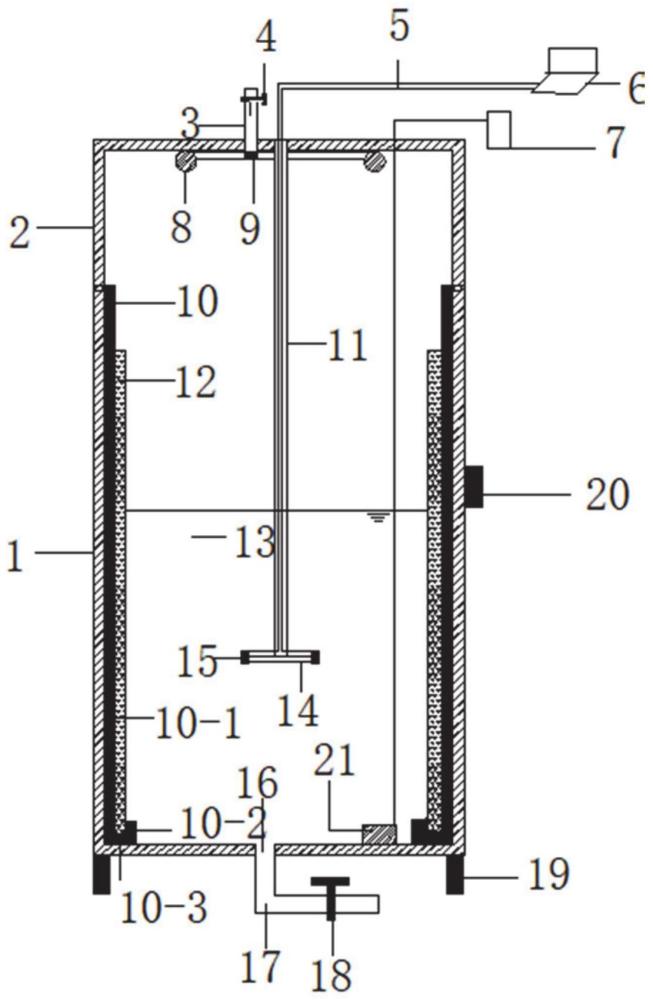

1.一種建筑涂料耐堿性檢測裝置，其特征在于，包括試驗箱、液位控制報警器(7)、攝像組件和沖淋組件，試驗箱包括開口箱體(1)和箱蓋(2)，箱體(1)底部連通有注液導管(17)，注液導管(17)與外部注液設備連接，注液導管(17)上設置有導管夾(18)；箱體(1)的內側壁均設置有密封層(10)，密封層(10)用于安裝試板(12)；液位控制報警器(7)設置在箱體(1)外側，液位控制報警器(7)的探頭(21)伸入箱體(1)內部，且探頭(21)放置于箱體(1)底部上；

2.根據權利要求1所述的建筑涂料耐堿性檢測裝置，其特征在于，箱體(1)和箱蓋(2)之間通過凹槽凸塊結構卡接。

3.根據權利要求1所述的建筑涂料耐堿性檢測裝置，其特征在于，支架包括安裝桿(11)和多個連桿(14)，安裝桿(11)的一端與箱蓋(2)中心連接，另一端與連桿(14)連接；多個連桿(14)沿安裝桿(11)周向設置，連桿(14)與高清攝像頭(15)一一對應，連接桿遠離安裝桿(11)的一端與高清攝像頭(15)的外殼連接。

4.根據權利要求3所述的建筑涂料耐堿性檢測裝置，其特征在于，箱蓋(2)上開設有安裝通孔，支架的一端貫穿安裝孔伸出箱蓋(2)，且支架與箱蓋(2)螺紋連接。

5.根據權利要求3所述的建筑涂料耐堿性檢測裝置，其特征在于，安裝桿(11)為螺旋伸縮空心桿。

6.根據權利要求4所述的建筑涂料耐堿性檢測裝置，其特征在于，高清攝像頭(15)通過導線(5)引出箱體(1)內部與計算機(6)連接，導線(5)貫穿安裝桿(11)內部引出箱體(1)。

7.根據權利要求1所述的建筑涂料耐堿性檢測裝置，其特征在于，導水管(3)位于箱體(1)外側的部分安裝有水閥(4)。

8.根據權利要求1所述的建筑涂料耐堿性檢測裝置，其特征在于，密封層(10)包括第一側部(10-1)、底面(10-3)和第二側部(10-2)，第一側部(10-1)與箱體(1)內壁平行且連接，底面(10-3)的一端與第一側部(10-1)的底部連接，另一端與第二側部(10-2)的底部連接，第二側部(10-2)與第一側部(10-1)平行；第一側部(10-1)、底面(10-3)和第二側部(10-2)在箱體(1)底部形成試板(12)槽，試板(12)的底部位于試板(12)槽中。

9.根據權利要求8所述的建筑涂料耐堿性檢測裝置，其特征在于，相鄰的兩個密封層(10)之間設置有密封柱(10-4)，密封柱(10-4)的側面與第一側部(10-1)之間形成限位試板(12)的限位槽。

10.根據權利要求1所述的建筑涂料耐堿性檢測裝置，其特征在于，箱體(1)的外側底部設置有多個調校螺栓(19)，箱體(1)的外側側壁設置有水準泡(20)。

技術總結
本技術涉及建筑施工檢測技術領域，尤其涉及一種建筑涂料耐堿性檢測裝置，包括試驗箱、液位控制報警器、攝像組件和沖淋組件，試驗箱包括開口箱體和箱蓋，箱體底部連通有注液導管；箱體的內側壁均設置有密封層，密封層用于安裝試板；液位控制報警器設置在箱體外側，液位控制報警器的探頭伸入箱體內部，且探頭放置于箱體底部上；高清攝像頭的攝像端朝向箱體的內側壁。本技術所提出的檢測裝置從多角度來提高實驗的精度和有效性，構造簡單明確，實現了對建筑涂料耐堿性的有效檢測，有效減少人工，避免了主觀及環境的干擾，明顯的提高了試驗的準確性及效率。

技術研發人員：李文婕
受保護的技術使用者：中聯西北工程設計研究院有限公司
技術研發日：20240524
技術公布日：2025/4/24
