本技術涉及瓦斯采樣，具體是一種礦下瓦斯監測用采樣裝置。

背景技術：

1、煤礦內需要定期定點進行瓦斯采樣，以便于對礦下瓦斯含量的監測，通過監測瓦斯?jié)舛龋皶r(shí)發現瓦斯超限情況，預防瓦斯爆炸和窒息事故。根據需要監測的區域和目的，選擇具有代表性的采樣點。為測定煤層中的瓦斯含量和成分而從鉆孔煤心中采集煤樣的工作。煤層瓦斯含量采樣，一般首先將從鉆孔取出的煤樣及時裝入密封罐，取出一部分用解吸儀測定煤樣中瓦斯解吸量。

2、現有專利公告號為cn217483955u公開的煤礦瓦斯采樣裝置中，包括采樣器主體，采樣器主體下端設置有電機，且電機后端設置有收集管，電機底部轉動連接有鉆頭，且鉆頭內壁設置有攔截網，鉆頭外壁設置有固定架，且固定架上螺紋連接有螺桿，鉆頭外壁套設有穩定環，且穩定環外壁轉動連接有鋼珠，穩定環上端轉動連接有螺桿，且穩定環外壁套設有第一限位板和第二限位板，第二限位板與第一限位板分別位于鉆頭的前后兩端，且第二限位板與第一限位板上設置有螺栓，并且第二限位板與第一限位板內側均開設有滑槽；鉆孔時將手持采樣器主體，將鉆頭插入到第一限位板和第二限位板之間，接著啟動電機，電機驅動鉆頭轉動開始鉆孔，隨著鉆頭的進入穩定環向第一限位板和第二限位板處靠近，穩定環外壁的鋼珠位于滑槽內部轉動，從而增加鉆頭的穩定，當完成鉆孔工作后，啟動抽風機，煤礦層中的煤礦瓦斯通過收集管進入到采樣器主體的內部，當煤礦瓦斯進入到采樣器主體內部后，先于冷凝管接觸冷凝，隨后來到干燥框處與干燥劑接觸干燥，隨后穿過抽風機通過瓦斯收集口進入到采樣器主體的內部收集。

3、上述采樣裝置可進行瓦斯取樣，但取樣點單一，不方便進行多個采樣點采樣進行后續的分析，需要進行改進。針對以上問題，提出一種礦下瓦斯監測用采樣裝置。

技術實現思路

1、本實用新型的目的在于提供一種礦下瓦斯監測用采樣裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種礦下瓦斯監測用采樣裝置，包括收集箱和采樣件；

4、所述收集箱上設有用于放置采樣件的存放槽，所述收集箱上還設有若干個采樣腔，所述采樣腔內設有可取出的采樣筒，所述采樣筒底部設有過濾件，所述采樣腔頂部連接密封塞；

5、所述采樣件包括定位盤和連接在定位盤一側的鉆桿，所述鉆桿上連接螺旋葉片，所述定位盤上安裝有用于驅動鉆桿轉動的驅動件，所述定位盤靠近驅動件一側連接操作架，所述采樣筒內設有可容納定位盤和螺旋葉片的置入腔。

6、在一種可選方案中：所述收集箱側壁上安裝抽氣管，所述抽氣管與采樣腔連通。

7、在一種可選方案中：所述過濾件包括過濾盤，所述采樣腔底部設有用于支撐過濾盤的至少兩組支撐桿，所述過濾盤的底板中心連接固定桿，所述固定桿遠離過濾盤一端延伸至密封塞底部。

8、在一種可選方案中：所述驅動件包括安裝在定位盤遠離鉆桿一側的驅動箱，所述驅動箱內安裝有用于驅動鉆桿轉動的電機，所述驅動箱內還安裝蓄電部件。

9、在一種可選方案中：所述操作架包括安裝框和連接在安裝框一側的延伸框。

10、在一種可選方案中：所述采樣筒一側設有用于延伸框穿過的開口槽，所述開口槽與置入腔連通，所述定位盤外壁與采樣筒內壁滑動配合。

11、在一種可選方案中：所述密封塞包括圓盤和連接圓盤底部的塞體，所述塞體外壁與采樣腔頂部?jī)?nèi)壁螺紋配合，所述圓盤外徑大于塞體外徑，所述圓盤頂部連接把手。

12、在一種可選方案中：所述收集箱上轉動連接箱把。

13、與現有技術相比，本實用新型的有益效果是：

14、本實用新型中采樣件與采樣筒配合，可對采樣點的煤樣進行采樣，采樣后的煤樣可置于采樣筒內置于采樣腔中密封，后續方便對采樣腔內煤樣中含瓦斯含量進行測定，采樣件和采樣筒方便單獨操作，利于對多個采樣點采樣后放置在對應采樣腔內，利于后續瓦斯測定操作，方便根據多個采樣點的瓦斯含量對礦下瓦斯監測；

15、本實用新型整體方便攜帶，利于攜帶至目標采樣點進行采樣操作，取樣后可及時密封，減少瓦斯逸出，方便后續的瓦斯測定。

技術特征：

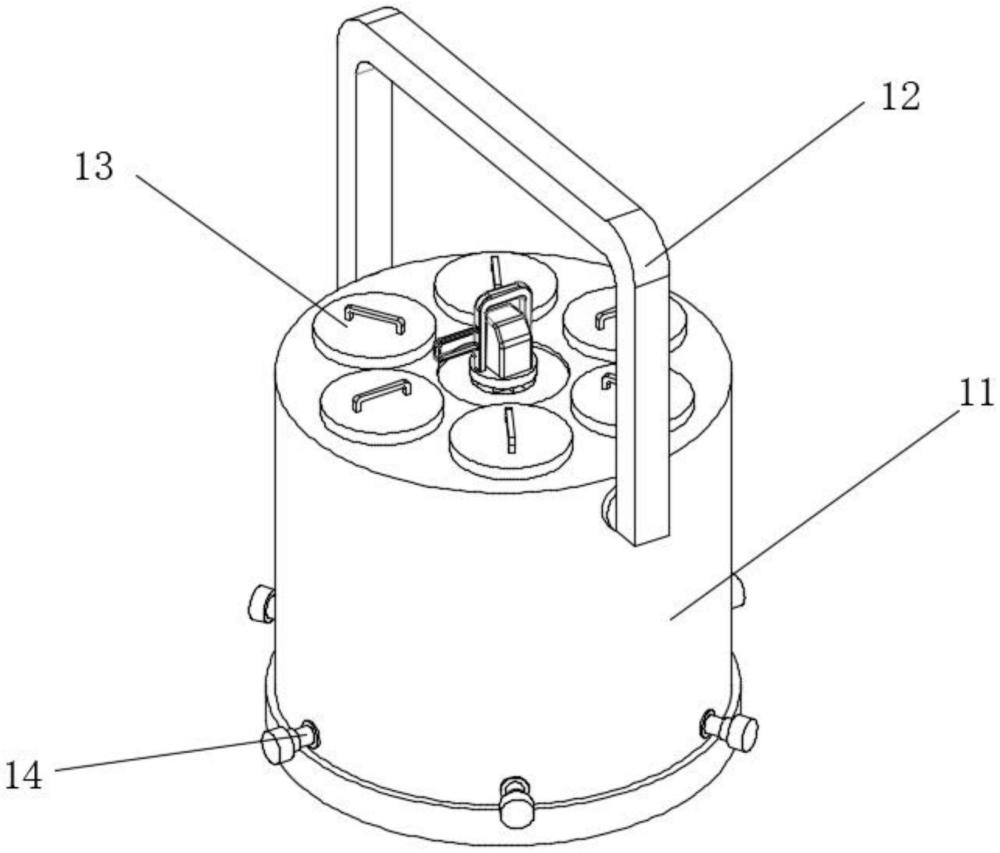

1.一種礦下瓦斯監測用采樣裝置，包括收集箱(11)和采樣件(16)；

2.根據權利要求1所述的一種礦下瓦斯監測用采樣裝置，其特征在于：所述收集箱(11)側壁上安裝抽氣管(14)，所述抽氣管(14)與采樣腔(27)連通。

3.根據權利要求1所述的一種礦下瓦斯監測用采樣裝置，其特征在于：所述過濾件包括過濾盤(25)，所述采樣腔(27)底部設有用于支撐過濾盤(25)的至少兩組支撐桿，所述過濾盤(25)的底板中心連接固定桿(26)，所述固定桿(26)遠離過濾盤(25)一端延伸至密封塞(13)底部。

4.根據權利要求1所述的一種礦下瓦斯監測用采樣裝置，其特征在于：所述驅動件包括安裝在定位盤(18)遠離鉆桿(19)一側的驅動箱(21)，所述驅動箱(21)內安裝有用于驅動鉆桿(19)轉動的電機，所述驅動箱(21)內還安裝蓄電部件。

5.根據權利要求1所述的一種礦下瓦斯監測用采樣裝置，其特征在于：所述操作架包括安裝框(22)和連接在安裝框(22)一側的延伸框(23)。

6.根據權利要求5所述的一種礦下瓦斯監測用采樣裝置，其特征在于：所述采樣筒(15)一側設有用于延伸框(23)穿過的開口槽(24)，所述開口槽(24)與置入腔連通，所述定位盤(18)外壁與采樣筒(15)內壁滑動配合。

7.根據權利要求1所述的一種礦下瓦斯監測用采樣裝置，其特征在于：所述密封塞(13)包括圓盤和連接圓盤底部的塞體，所述塞體外壁與采樣腔(27)頂部?jī)?nèi)壁螺紋配合，所述圓盤外徑大于塞體外徑，所述圓盤頂部連接把手。

8.根據權利要求1所述的一種礦下瓦斯監測用采樣裝置，其特征在于：所述收集箱(11)上轉動連接箱把(12)。

技術總結
本技術涉及瓦斯采樣技術領域，具體公開了一種礦下瓦斯監測用采樣裝置，包括收集箱和采樣件；收集箱上設有用于放置采樣件的存放槽，收集箱上還設有若干個采樣腔，采樣腔內設有可取出的采樣筒，采樣筒底部設有過濾件，采樣腔頂部連接密封塞；采樣件包括定位盤和連接在定位盤一側的鉆桿，鉆桿上連接螺旋葉片，定位盤上安裝有用于驅動鉆桿轉動的驅動件；本技術中采樣件與采樣筒配合，采樣后的煤樣可置于采樣筒內置于采樣腔中密封，后續方便對采樣腔內煤樣中含瓦斯含量進行測定，采樣件和采樣筒方便單獨操作，利于對多個采樣點采樣后放置在對應采樣腔內，利于后續瓦斯測定操作，方便根據多個采樣點的瓦斯含量對礦下瓦斯監測。

技術研發人員：于志濤,楊小龍,許鈞,袁志祥,黃先志
受保護的技術使用者：湖南楚湘建設工程集團有限公司
技術研發日：20240528
技術公布日：2025/4/28
