本發明屬于控制電路，特別是一種lvdt位移傳感器驅動電路自檢方法及電路。

背景技術：

1、lvdt位移傳感器在工業控制、航天航空、電力、石油化工等領域有著廣泛的應用，常被用來測量?jī)x器儀表的位移、尺寸、振動、厚度等數據參數。lvdt位移傳感器由鐵心、銜鐵、初級線圈、次級線圈組成，這些器件不具備直接使用的條件，所獲取的信號不能直接使用，需要經過驅動電路的處理和轉換才能完成測量，它是一個非常復雜的過程，因此驅動電路的重要性不言而喻，它的優劣決定了傳感器的質量，主要體現兩個方面在：一、驅動電路對信號的處理精度和速度直接影響著傳感器的測量精度和響應能力；二、驅動電路如果受到各種因素影響損壞或者老化，將會產生非常大的解調偏差，這將不僅影響測量結果，更會帶來安全隱患。

2、如果在傳感器使用前、使用中以及維護期間能夠提前發現驅動電路自身功能是否正常工作將非常有意義，特別在維護期間，不需要拆機或者拆殼，就能對驅動電路進行自檢查，不僅可以減少大量的維護工序和時間成本，還減少了拆機對產品性能的影響，從而大大提高了傳感器的可靠性和安全性。

3、通過查閱大量資料可知，目前國內外尚未有對lvdt位移傳感器驅動電路的自檢研究，大部分都是針對于模擬量和離散量電路的研究，而且相關的自檢方法和電路研究也比較少，它們又往往存在以下幾個問題：1、電路結構復雜，需要額外搭建電路去生成基準源或者測試信號，往往存在測試信號精度低，信號傳輸不穩定等問題；2、無法對測試信號監控，無法保證測試信號的有效性和準確性。3、需要對測試信號進行預處理，例如采用電阻分壓或者運放調理才能實現檢測，而這些電阻和運放自身的器件工藝誤差會干擾原始傳感器信號，給整個測量系統帶來額外的誤差，使得最終測量精度不準，此外還增加了整個電路的復雜度；4、一些研究中采用了繼電器或者低速開關器件作為信號的切換開關，這會對信號產生較大的損耗和延時，只能自檢一些速率要求非常低的離散量驅動電路，通用和實時性不強。因此現有技術也并不能直接用于lvdt位移傳感器驅動電路的自檢。

技術實現思路

1、本發明的目的在于針對上述現有技術存在的問題和實際需求，提供一種lvdt位移傳感器驅動電路自檢方法及電路。

2、實現本發明目的的技術解決方案為：根據本發明的第一方面，提供了一種lvdt位移傳感器驅動電路自檢方法，所述方法包括以下步驟：

3、第一步：產生至少三路相同的激勵信號，分別記為第一路激勵信號、第二路激勵信號、第三路激勵信號；

4、第二步：?jiǎn)?dòng)第一路激勵信號，計算第一路激勵信號的幅值和頻率，并進行模數轉換；

5、第三步：判斷第一路激勵信號的幅值和頻率是否符合預設標準，即判斷l(xiāng)vdt位移傳感器驅動電路中激勵功能是否正常，若符合，執行下一步，否則返回執行第一步；

6、第四步：斷開所述第一路激勵信號，啟動第二路激勵信號，在所述第二路激勵信號的激勵下，檢測lvdt位移傳感器驅動電路的解調功能是否正常，若正常，執行下一步，否則結束自檢過程；

7、第五步：斷開所述第二路激勵信號，啟動第三路激勵信號，將所述第三路激勵信號傳輸至lvdt位移傳感器，獲取lvdt位移傳感器的反饋信號。

8、進一步地，所述產生至少三路相同的激勵信號，具體由一路激勵信號配合至少三路通道實現，通過切換方式使得一路激勵信號進入不同的通道，形成三路激勵信號。

9、進一步地，在第三步中，判斷第一路激勵信號的幅值和頻率是否符合預設標準，具體過程包括：

10、若激勵信號的幅值在lvdt位移傳感器正常工作的幅值±5%范圍之內、且頻率值在lvdt位移傳感器正常工作的±1%范圍之內，則判斷l(xiāng)vdt位移傳感器驅動電路的激勵功能正常；若幅值或頻率任意一個值超出對應范圍則判斷為lvdt位移傳感器驅動電路的激勵功能故障。

11、進一步地，在第四步中，檢測lvdt位移傳感器驅動電路的解調功能是否正常，具體包括：

12、計算所述第二路激勵信號的幅值，并進行模數轉換；

13、判斷模數轉換結果是否符合預設標準，若符合，表明解調功能正常，否則表明解調功能不正常。預設標準指的是：解調得到的激勵信號幅值在第一路激勵信號的幅值的98%~100%范圍內，若符合，表明解調功能正常，否則表明解調功能不正常。

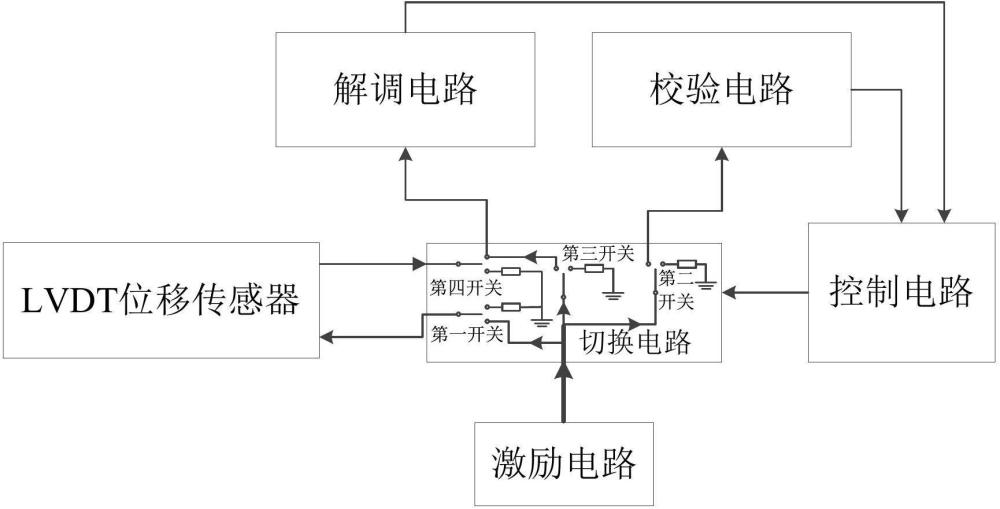

14、根據本發明的第二方面，提供了一種?lvdt位移傳感器驅動電路自檢電路，用于實現上述的一種lvdt位移傳感器驅動電路自檢方法，所述驅動電路自檢電路包括激勵電路、切換電路、校驗電路、解調電路和控制電路；

15、所述激勵電路，與所述切換電路相連，用于產生lvdt位移傳感器工作所需的激勵信號；

16、所述切換電路，包括至少三路通道，三路通道分別用于分配激勵信號至lvdt位移傳感器、校驗電路、解調電路；

17、所述校驗電路，用于計算激勵信號的幅值和頻率；

18、所述解調電路，用于計算lvdt位移傳感器輸出的反饋信號或激勵電路輸出的激勵信號的幅值；

19、所述控制電路，與所述切換電路相連，用于接收外部檢測指令信號，控制所述切換電路的各路通道的通斷；并獲取校驗電路和解調電路輸出的信號并進行處理和判斷，形成自檢結果。

20、進一步地，所述切換電路包括四個模擬開關，分別為第一開關、第二開關、第三開關和第四開關；所述第一開關，用于控制所述激勵電路輸出的激勵信號至lvdt位移傳感器的通和斷，所述第二開關，用于控制所述激勵電路輸出的激勵信號至校驗電路的通和斷，所述第三開關，用于控制所述激勵電路輸出的激勵信號至解調電路的通和斷，所述第四開關用于控制lvdt位移傳感器至解調電路的通和斷；

21、當所述模擬開關斷開時，通過電阻和gnd網絡連接，使輸出端存在固定的狀態量。gnd是電路中最穩定的網絡，能夠屏蔽干擾信號，進而提高電路的抗干擾能力。

22、進一步地，所述外部檢測指令信號包括檢測激勵電路指令和檢測解調電路指令，接收到所述檢測激勵電路指令式時，進行激勵電路自檢，接收到所述檢測解調電路指令時，進行解調電路自檢；且所述檢測激勵電路指令的優先級大于檢測解調電路指令。

23、進一步地，接收到所述解調電路指令時需判斷是否執行，具體判斷方式為：

24、判斷是否已經接收到所述檢測激勵電路指令，若未接收到，則持續接收，且不執行所述檢測解調電路指令，否則執行下一步；

25、判斷激勵電路是否已經自檢結束，若未結束，則繼續等待，且不執行檢測解調電路指令，否則執行下一步；

26、根據激勵電路檢測結果判斷是否執行所述檢測解調電路指令，若激勵電路檢測結果為工作正常，則執行所述檢測解調電路指令，否則不執行所述解調電路指令。

27、進一步地，所述控制電路，接收到檢測激勵電路指令后，控制所述切換電路中的第一開關、第三開關、第四開關斷開，第二開關連通，此時，激勵信號輸入至校驗電路，校驗電路完成對激勵信號幅值和頻率值的計算工作，若被測激勵信號的幅值在lvdt位移傳感器正常工作的幅值±5%范圍之內、頻率值在lvdt位移傳感器正常工作的±1%范圍之內，則判斷激勵電路無故障，任意一個值超出對應范圍則判斷為激勵電路故障。

28、進一步地，所述控制電路，接收到檢測解調電路指令并確認執行后，控制所述切換電路中的第一開關、第四開關斷開，第二開關和第三開關連通；此時，激勵信號被分別輸入至校驗電路和解調電路，解調電路和校驗電路同時完成激勵信號幅值的計算工作，記解調電路計算的激勵信號幅值為a，校驗電路計算的激勵信號幅值為b，若b≥a≥0.98×b，則判斷解調電路工作正常，否則判斷為解調電路故障。校驗電路的精度和可靠性等級需高于解調電路，對解調電路的輸出精度分析認為解調電路的精度能達到不小于校驗電路98%的精度水平，可以滿足要求。

29、進一步地，若所述控制電路判斷結果為激勵電路正常工作、解調電路正常工作，則自檢結果為lvdt位移傳感器驅動電路工作正常；若控制電路判斷結果為激勵電路正常工作、解調電路故障，則自檢結果為lvdt位移傳感器驅動電路輸出正常、解調故障；若控制電路判斷結果為激勵電路故障，則直接判定自檢結果為lvdt位移傳感器驅動電路工作故障。

30、進一步地，所述校驗電路包括第一幅值計算電路和頻率計算電路，分別用于計算幅值和頻率；其中所述幅值計算電路采用分立器件搭建的方案，包括半波整流電路和高階低通濾波電路；所述頻率計算電路同樣采用分立器件搭建；

31、所述解調電路包括第二幅值計算電路，采用集成芯片搭建的方案。

32、進一步地，所述第一幅值計算電路和第二幅值計算電路需滿足非相似性設計原則，且校驗電路的精度和可靠性等級需高于解調電路。

33、本發明與現有技術相比，其顯著優點為：

34、1）本發明可以實現lvdt位移傳感器驅動電路上電自檢、中斷自檢和維護自檢，具有自檢電路簡單、自檢功能選擇多、適用范圍廣、可靠性高、穩定性好等特點。

35、2）無需額外生成測試信號去檢測待檢電路，而是巧妙的利用驅動電路自身生成的信號作為測試信號去檢測待檢電路，減少了電路復雜程度，同時節約了成本。

36、3）對驅動電路輸出的激勵信號進行了自檢，這樣既能檢測激勵信號，又能保證激勵信號作為測試信號的有效性和準確性，提高了檢測精度。

37、4）無須對測試信號進行預處理就能直接檢測，提高檢測精度（現有技術通過電阻分壓或者運放調理的形式對激勵信號進行處理，這樣很容易引入額外的干擾和誤差，影響檢測精度）。

38、5）采用低導通電阻、高帶寬、超快開啟速度的模擬開關進行信號的切換控制，相比使用繼電器等開關可以有效減少信號在傳輸過程中的損耗和延時，幾乎接近無損自檢，同時通過模擬開關切換的方式自檢，具有控制方式簡單、控制電路運算資源占用少、自檢速度快等特點。此外，開關不需要接通的時候，通過電阻和gnd網絡連接，使輸出端有固定的狀態量，從而保持電路的穩定性。

39、6）各個電路之間相互獨立，不會相互影響，可靈活應用，進入自檢模式不受制約，自檢模式不僅支持上電自檢，還支持中斷自檢和維護自檢。

40、7）劃分了指令的優先級，并判斷檢測解調電路指令是否執行，能夠?qū)崿F(xiàn)有效檢測，且不會浪費資源。

41、8）雖然通過三路激勵信號實現，但是本質上只需一路激勵信號，使得三路信號相同且穩定，進一步提高了自檢的穩定性和精度。
