本技術涉及靜態校驗儀，具體涉及一種全自動智能靜態校驗儀。

背景技術：

1、靜態校驗儀是一種用于精確校準和驗證電氣參數(如電壓、電流、功率等)的專業設備。它在電力系統、計量實驗室和工業控制等領域中發揮著至關重要的作用。

2、現有中大多校驗儀大多裸露在外，從而在長時間的使用下，表面的縫隙會有灰塵污垢的堆積從而造成校驗數據存有偏差，也會降低校驗儀的使用壽命；同時基于該問題上，在外出需要攜帶時，還需再次做防護后才能運輸，在外出運出的來回中均需要做防護處理，從而造成一定的繁瑣性。

3、鑒于以上，本申請提出一種全自動智能靜態校驗儀，可將所使用器具均設置在箱體，通過箱體對內部結構進行防護，在外出攜帶式，只需合并箱子帶走使用即可，操作便捷省力。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種全自動智能靜態校驗儀，解決了上述背景技術中提出的問題。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：

3、一種全自動智能靜態校驗儀，包括，

4、機箱，分為上部結構和下部結構，上部結構與下部結構通過快拆鉸鏈連接，其中上部結構內腔設有硬棉內襯；

5、底板模塊，設于下部結構內；

6、電機模塊，設于底板模塊表面，并與底板模塊電信號連接做啟停工作；

7、操作臺，設于底板模塊的頂部，其表面與下部結構頂部位于同一水平面，其中所述硬棉內襯適配操作臺上側面形態做防護工作。

8、可選的，所述底板模塊包括底板、電機驅動器和支撐柱；

9、所述底板通過螺栓適配安裝在下部結構內底壁；

10、所述電機驅動器固定安裝在底板上；

11、所述支撐柱有四個，固定連接在底板四側拐角處。

12、可選的，所述電機模塊包括步進電機、蓋板型模組、支架和平盤；

13、所述步進電機固定安裝在底板上；

14、所述蓋板型模組設于步進電機上；

15、所述支架通過螺栓連接安裝在蓋板型模組上；

16、所述平盤通過轉接螺栓安裝在支架的頂部。

17、可選的，所述操作臺包括固定面板、顯示屏、觸摸筆、夾具和傳感器；

18、所述固定面板固定安裝在支撐柱的頂部；

19、所述顯示屏設置在固定面板的中部；

20、所述觸摸筆卡接在固定面板的表面；

21、所述夾具固定安裝在固定面板上；

22、所述傳感器可拆卸設有夾具內。

23、可選的，所述固定面板上設有滑道，所述平盤通過滑道穿出固定面板位于固定面板上側與傳感器前后對應。

24、可選的，所述夾具包括探頭架、夾套和夾套螺栓；

25、所述探頭架固定安裝在固定面板上，

26、所述夾套設于探頭架內；

27、所述夾套螺栓穿設在探頭架頂部，用于抵緊插設在夾套內的傳感器。

28、可選的，所述機箱底部通過螺栓安裝有防滑腳墊。

29、可選的，所述下部結構的背面設有插座。

30、本實用新型提供了一種全自動智能靜態校驗儀，具備以下有益效果：

31、1、通過機箱、底板模塊、電機模塊和操作臺之間的配合設置，能夠根據疊落的設置，將所有結構均安裝在機箱的內部，相較于現有大多將操作結構設置在外部的校驗儀來說，保護性更加，其次本申請中依次結構之間的疊落關系較為清晰，在維護以及重組上均可提供便捷性，可降低復雜拆卸，在重組安裝時出現不便等問題。

32、2、通過上部結構與下部結構之間的配合設置，能夠在外部攜帶時，合并即可帶出，并不需要再次做防護處理，從而在外出攜帶使用上增加便捷性，其次在日常存放期間也能達到防灰防撞的效果。

技術特征：

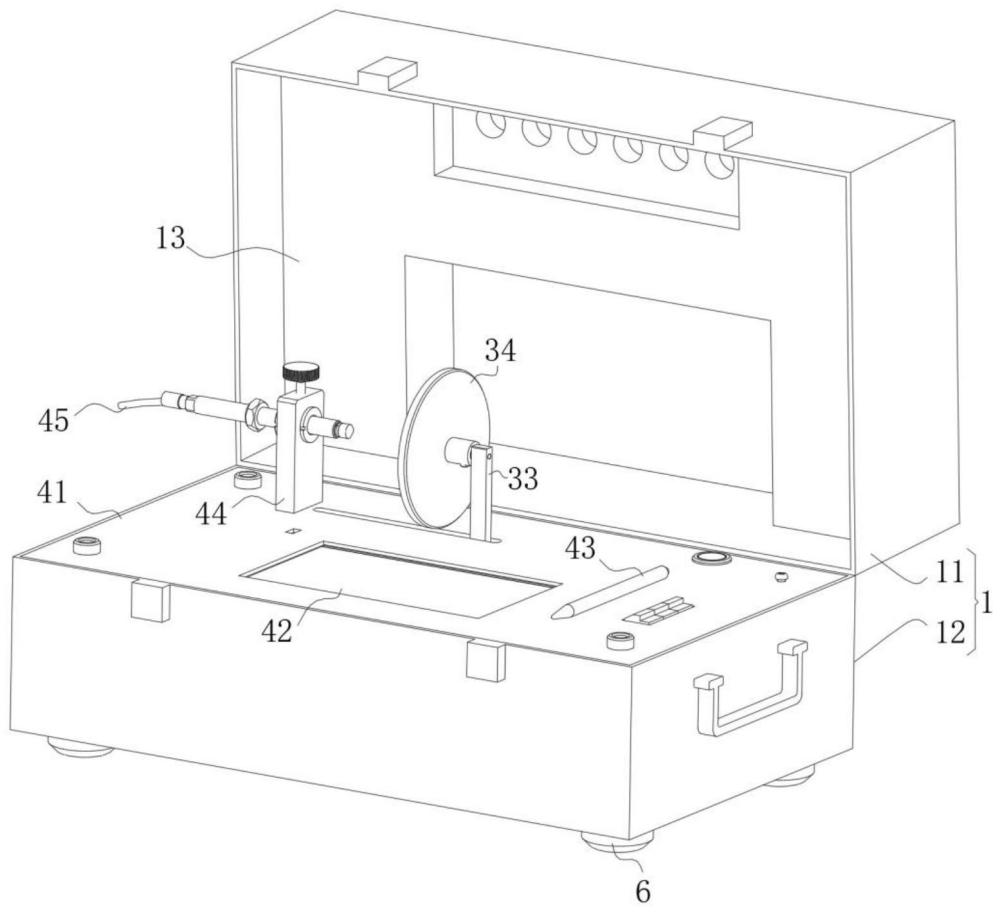

1.一種全自動智能靜態校驗儀，其特征在于：包括，

2.根據權利要求1所述的全自動智能靜態校驗儀，其特征在于：所述底板模塊(2)包括底板(21)、電機驅動器(22)和支撐柱(23)；

3.根據權利要求2所述的全自動智能靜態校驗儀，其特征在于：所述電機模塊(3)包括步進電機(31)、蓋板型模組(32)、支架(33)和平盤(34)；

4.根據權利要求3所述的全自動智能靜態校驗儀，其特征在于：所述操作臺(4)包括固定面板(41)、顯示屏(42)、觸摸筆(43)、夾具(44)和傳感器(45)；

5.根據權利要求4所述的全自動智能靜態校驗儀，其特征在于：所述固定面板(41)上設有滑道(5)，所述平盤(34)通過滑道(5)穿出固定面板(41)位于固定面板(41)上側與傳感器(45)前后對應。

6.根據權利要求4所述的全自動智能靜態校驗儀，其特征在于：所述夾具(44)包括探頭架(441)、夾套(442)和夾套螺栓(443)；

7.根據權利要求1所述的全自動智能靜態校驗儀，其特征在于：所述機箱(1)底部通過螺栓安裝有防滑腳墊(6)。

8.根據權利要求1所述的全自動智能靜態校驗儀，其特征在于：

技術總結
本技術涉及靜態校驗儀技術領域，且公開了一種全自動智能靜態校驗儀，包括，機箱，分為上部結構和下部結構，上部結構與下部結構通過快拆鉸鏈連接，其中上部結構內腔設有硬棉內襯；底板模塊，設于下部結構內；電機模塊，設于底板模塊表面，并與底板模塊電信號連接做啟停工作；操作臺，設于底板模塊的頂部，其表面與下部結構頂部位于同一水平面，其中所述硬棉內襯適配操作臺上側面形態做防護工作。

技術研發人員：劉金道,劉瑞,黃小麗
受保護的技術使用者：上海金積測控系統有限公司
技術研發日：20240604
技術公布日：2025/4/28
