本技術涉及實驗檢測治具，尤其涉及一種汽車上iml蓋板實驗快速檢測治具。

背景技術：

1、iml蓋板工藝是指模內鑲件注塑，該工藝的特點是表面是一層硬化的透明薄膜，中間是印刷圖案層，背面是塑膠層，由于油墨夾在中間，可使產品防止表面被刮花和耐摩擦，并可長期保持顏色的鮮明不易褪色。

2、把film薄膜印刷好經過成型機forming成型，再經過剪切后放置到注塑模具內生產出來的，稱之為iml(在模具內貼膜注塑)。

3、目前的產品生產中，iml蓋板在注塑成型后需要快速對產品外形，十字筋位置進行檢測。目前對iml蓋板的檢測需要使用專用的三坐標測試儀，現有的三坐標測試儀測量復雜，效率較低且檢測時效性較差，難以滿足生產的要求，因此提出一種汽車上iml蓋板實驗快速檢測治具來解決上述問題。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種汽車上iml蓋板實驗快速檢測治具，旨在改善現有技術對iml蓋板的檢測使用的工具和方法效率低且操作難度大的問題。

2、為實現上述目的，本實用新型提供了如下技術方案：一種汽車上iml蓋板實驗快速檢測治具，包括底板，所述底板上表面一側固定連接有水平式快速夾鉗，所述底板外壁固定連接有提手，所述底板中部滑動連接有頂蓋，所述頂蓋內部開設有定位孔，所述定位孔呈線性分布有多個。

3、進一步地，所述底板中部開設有多個定位孔。

4、進一步地，所述底板為鋁板制成。

5、進一步地，所述提手為塑料材質制成。

6、進一步地，所述水平式快速夾鉗呈線性設置有多個。

7、進一步地，所述提手呈對稱分布在所述底板兩側。

8、進一步地，多個所述定位孔呈線性分布在所述底板內部。

9、進一步地，所述水平式快速夾鉗下表面抵接在所述頂蓋上表面。

10、本實用新型具有如下有益效果：

11、1、本實用新型中，通過水平式快速夾鉗將頂蓋固定在底板上，便利檢測活動進行，防止產品位移，提高加工質量，提高檢測準確性，達到對產品外形，十字筋位置進行快速檢測的效果，避免使用拉拔力測試儀，解決了效率低且檢測時效性較差，難以滿足生產的要求的問題。

技術特征：

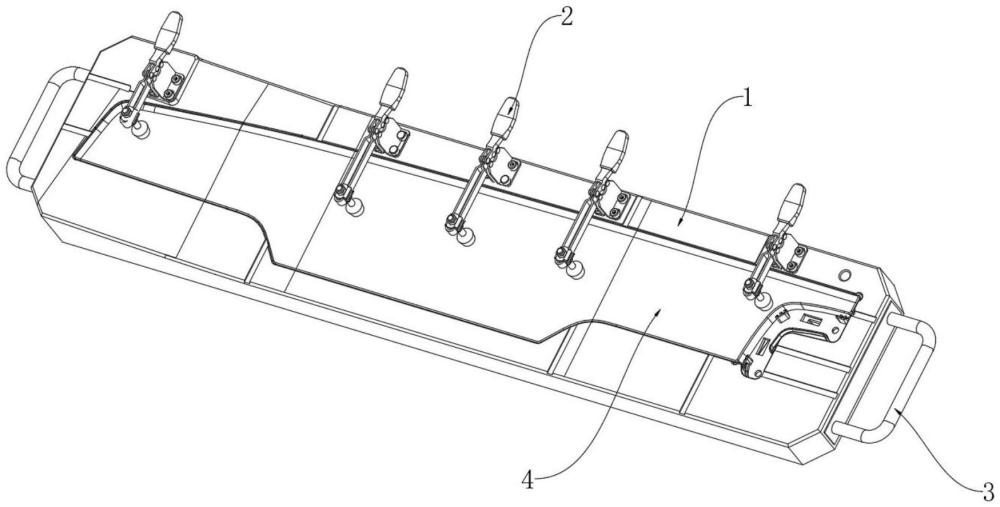

1.一種汽車上iml蓋板實驗快速檢測治具，包括底板(1)，其特征在于：所述底板(1)上表面一側固定連接有水平式快速夾鉗(2)，所述底板(1)外壁固定連接有提手(3)，所述底板(1)中部滑動連接有頂蓋(4)，所述頂蓋(4)內部開設有定位孔(5)，所述定位孔(5)呈線性分布有多個。

2.根據權利要求1所述的一種汽車上iml蓋板實驗快速檢測治具，其特征在于：所述底板(1)中部開設有多個定位孔(5)。

3.根據權利要求1所述的一種汽車上iml蓋板實驗快速檢測治具，其特征在于：所述底板(1)為鋁板制成。

4.根據權利要求1所述的一種汽車上iml蓋板實驗快速檢測治具，其特征在于：所述提手(3)為塑料材質制成。

5.根據權利要求1所述的一種汽車上iml蓋板實驗快速檢測治具，其特征在于：所述水平式快速夾鉗(2)呈線性設置有多個。

6.根據權利要求1所述的一種汽車上iml蓋板實驗快速檢測治具，其特征在于：所述提手(3)呈對稱分布在所述底板(1)兩側。

7.根據權利要求2所述的一種汽車上iml蓋板實驗快速檢測治具，其特征在于：多個所述定位孔(5)呈線性分布在所述底板(1)內部。

8.根據權利要求1所述的一種汽車上iml蓋板實驗快速檢測治具，其特征在于：所述水平式快速夾鉗(2)下表面抵接在所述頂蓋(4)上表面。

技術總結
本技術涉及實驗檢測治具技術領域，公開了一種汽車上IML蓋板實驗快速檢測治具，包括底板，所述底板上表面一側固定連接有水平式快速夾鉗，所述底板外壁固定連接有提手，所述底板中部滑動連接有頂蓋，所述頂蓋內部開設有定位孔，所述定位孔呈線性分布有多個，所述底板中部開設有多個定位孔，所述底板為鋁板制成，所述提手為塑料材質制成，所述水平式快速夾鉗呈線性設置有多個，所述提手呈對稱分布在所述底板兩側。本技術中，通過水平式快速夾鉗將頂蓋固定在底板上，便利檢測活動進行，防止產品位移，提高加工質量，解決了效率低且檢測時效性較差，難以滿足生產的要求的問題。

技術研發人員：韓業成
受保護的技術使用者：大連金通電子有限公司
技術研發日：20240624
技術公布日：2025/4/28
