本發明涉及切削液檢測，具體為一種光伏硅片切割用的切削液檢測系統。

背景技術：

1、光伏硅片切削液是在光伏硅片生產過程中使用的一種液體，在光伏硅片的切割過程中，切削液可以降低刀具與硅片之間的摩擦，并幫助散熱，有效降低加工溫度，這有助于減少切割過程中的熱損失，提高切割效率。

2、現有技術中，在光伏硅片切削液生產完成及使用過程中需要對光伏硅片切削液進行檢測，現有切削液檢測裝置如cn118376455b一種基于人工智能的切削液濃度檢測裝置及其檢測方法，具有以下問題：

3、缺乏對取樣后的切削液的處理裝置（如混合、過濾），容易影響檢測結果的精確性（如待取樣的切削液由于分布不均勻，可能出現不同深度取樣的切削檢測結果差異較大），影響根據檢測結果對切削液檢測裝置進行后續處理（如濃度調節、ph調節)的可靠性。

技術實現思路

1、本發明提供一種光伏硅片切割用的切削液檢測系統，用以解決上述背景技術提出的技術問題。

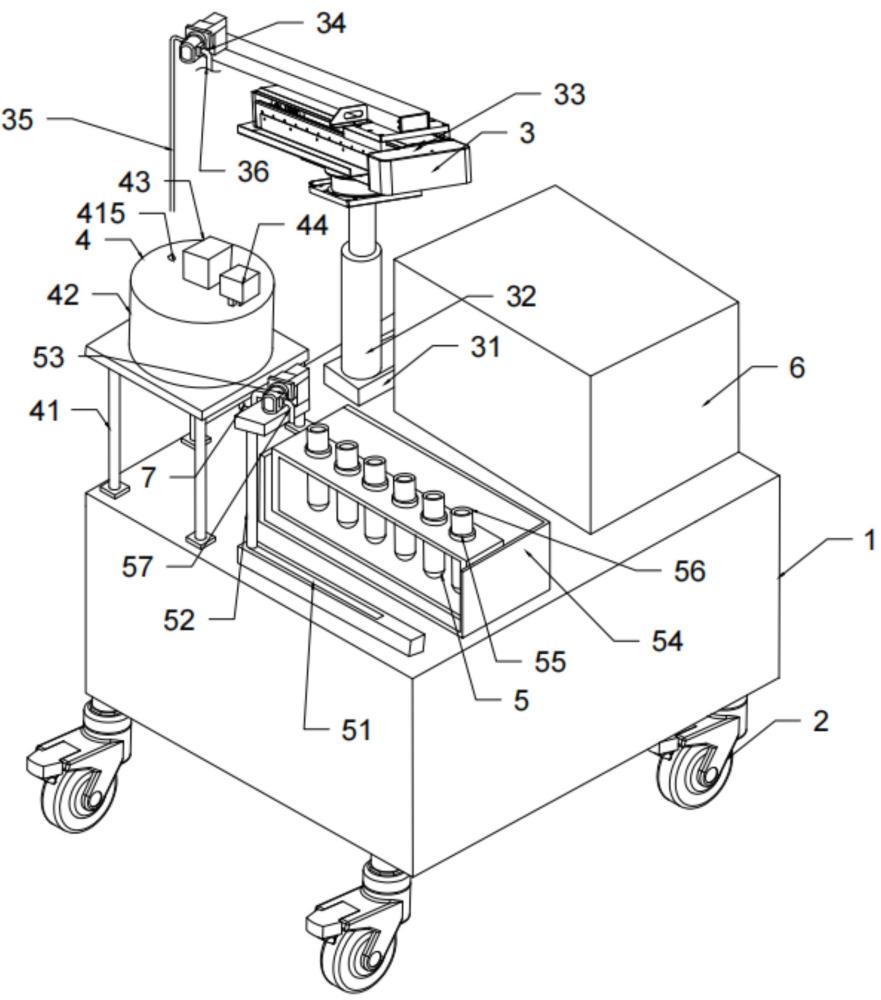

2、為解決上述技術問題，本發明公開了一種光伏硅片切割用的切削液檢測系統，包括：

3、支撐箱，支撐箱下端設置移動機構；

4、取樣裝置、切削液混合裝置、分樣裝置、檢測箱，取樣裝置、切削液混合裝置、分樣裝置、檢測箱水平間隔的安裝在支撐箱上端，檢測箱內安裝切削液檢測相關儀器，取樣裝置的切削液輸出端與切削液混合裝置的第一切削液進口連通，切削液混合裝置的切削液出口通過第一軟管連接分樣裝置的第二切削液進口。

5、優選的，所述取樣裝置包括：

6、x軸平移機構一，x軸平移機構一安裝在支撐箱上端，x軸平移機構一的移動端連接升降機構；

7、y軸平移機構一，y軸平移機構一安裝在升降機構的升降端；

8、抽取裝置，抽取裝置安裝在y軸平移機構一的移動端。

9、優選的，所述抽取裝置包括：輸送泵一，輸送泵一安裝在y軸平移機構一的移動端，輸送泵一的進口連接取樣管，輸送泵一的出口通過第二軟管連接切削液混合裝置的第一切削液進口；

10、所述移動機構包括：若干腳輪，若干腳輪水平間隔安裝在支撐箱下端。

11、優選的，所述切削液混合裝置包括：

12、支撐架一，支撐架一固定安裝在支撐箱上端，支撐架一上端安裝混樣外箱，混樣外箱上端安裝有電機箱和清潔液儲存箱，電機箱內安裝電機，電機的輸出軸豎直朝下設置，且電機的輸出軸轉動貫穿混樣外箱上端，混樣內箱上端開口，混樣內箱安裝在混樣外箱內，混樣內箱上端與混樣外箱上端內壁固定連接，清潔液儲存箱的出液口通過連接管道連通混樣內箱；

13、豎向絲杠，豎向絲杠上端固定連接在電機的輸出軸下端，豎向絲杠下端連接豎向攪拌軸，豎向攪拌軸上連接葉片；

14、排樣箱，排樣箱固定安裝在所述混樣外箱下端，且排樣箱上端開口，混樣外箱、混樣內箱下端對應設置排樣口；

15、水平密封塊，水平密封塊沿著水平方向滑動密封在混樣外箱下端，水平密封塊用于密封排樣口，水平電動伸縮桿的固定端通過固定塊一與混樣外箱下端固定連接，水平電動伸縮桿的伸縮端滑動貫穿排樣箱外側壁后與水平密封塊固定連接。

16、優選的，所述分樣裝置包括：

17、y軸平移機構二，y軸平移機構二安裝在支撐箱上端，y軸平移機構二的移動端安裝支撐架二；

18、輸送泵二，輸送泵二安裝在支撐架二上端，輸送泵二的進口連接所述第一軟管的一端，第一軟管的另一端連接排樣箱，輸送泵二的出口連接排樣管；

19、安裝架，安裝架固定安裝在支撐箱上端，且安裝架位于y軸平移機構一一側，安裝架上沿著y軸方向水平間隔設置若干盛樣容器安裝口，盛樣容器安裝口內安裝盛樣容器，排樣管用于排液至安裝架上不同的盛樣容器。

20、優選的，所述切削液混合裝置還包括：多功能輔助機構，多功能輔助機構包括：

21、凹槽一，凹槽一設置在混樣外箱上端左部，凹槽一內安裝有雜質收集槽，凹槽一右側壁設置第一進口，凹槽一右側壁固定連接有固定塊二，豎向導桿一沿著上下方向滑動貫穿固定塊二；

22、過濾板，過濾板下端安裝所述豎向導桿一，過濾板下端左部與固定塊二上端之間固定連接彈簧一，過濾板上端右部與混樣外箱上端內壁之間連接有彈簧二，過濾板上端為左低右高的傾斜面；

23、水平升降板，水平升降板內嵌設有絲杠螺母，絲杠螺母與豎向絲杠配合，過濾板右部位于水平升降板左部正上方；

24、滑塊，滑塊沿著上下方向滑動連接在混樣外箱右側內壁上部，滑塊下端設置豎向液體通道，豎向液體通道上端右側連通有水平液體通道，水平液體通道設置在滑塊右側，滑塊上端與混樣外箱上端內壁之間連接有彈簧三，混樣外箱右側壁設置左低右高的傾斜液體通道，傾斜液體通道上端與連接管道連通，滑塊左部設置延伸凸起；

25、水平驅動板，水平驅動板固定連接在水平升降板的右側，且水平驅動板右部位于延伸凸起正上方；水平驅動板右部下端未與延伸凸起上端接觸時，滑塊在彈簧三的作用下水平液體通道不與傾斜液體通道下部的出口連通。

26、優選的，豎向絲杠下端通過安裝塊連接豎向攪拌軸，安裝塊內設置滑槽，豎向攪拌軸上端上下滑動貫穿滑槽下端，豎向攪拌軸上端與滑槽上端內壁之間連接彈性連接件；

27、豎向攪拌軸下端中心固定連接豎向桿，豎向桿下端設置為球面；

28、水平密封塊上端中部設置凹槽二，凹槽二底壁為左低右高的斜面，所述球面與斜面接觸。

29、下面通過附圖和實施例，對本發明的技術方案做進一步的詳細描述。

30、與現有技術對比，本發明具備以下有益效果：

31、取樣裝置用于從待檢測的切削液的儲存裝置中取樣切削液，取樣裝置從待檢測的切削液的儲存裝置中不同部位取樣切削液輸送至切削液混合裝置，切削液混合裝置實現對切削液混合，然后切削液混合裝置混合完畢的切削液通過第一軟管輸送至分樣裝置，分樣裝置分樣后的切削液通過檢測箱內安裝的切削液檢測相關儀器進行質量檢測。通過設置切削液混合裝置，對取樣裝置從待檢測的切削液的儲存裝置中不同部位取樣的切削液進行混合后再分樣，對分樣的切削液檢測，避免待檢測的切削液的儲存裝置中切削液由于分布不均勻，可能出現不同深度取樣的切削檢測結果差異較大，影響檢測結果的準確性，影響根據檢測結果對切削液檢測裝置進行后續處理（如濃度調節、ph調節)的可靠性的問題。

技術特征：

1.一種光伏硅片切割用的切削液檢測系統，其特征在于：包括：

2.根據權利要求1所述的一種光伏硅片切割用的切削液檢測系統，其特征在于：所述取樣裝置(3)包括：

3.根據權利要求2所述的一種光伏硅片切割用的切削液檢測系統，其特征在于：所述抽取裝置包括：輸送泵一(34)，輸送泵一(34)安裝在y軸平移機構一(33)的移動端，輸送泵一(34)的進口連接取樣管(35)，輸送泵一(34)的出口通過第二軟管(36)連接切削液混合裝置(4)的第一切削液進口(415)；

4.根據權利要求1所述的一種光伏硅片切割用的切削液檢測系統，其特征在于：所述切削液混合裝置(4)包括：

5.根據權利要求4所述的一種光伏硅片切割用的切削液檢測系統，其特征在于：所述分樣裝置(5)包括：

6.根據權利要求4所述的一種光伏硅片切割用的切削液檢測系統，其特征在于：所述切削液混合裝置(4)還包括：多功能輔助機構(8)，多功能輔助機構(8)包括：

7.根據權利要求6所述的一種光伏硅片切割用的切削液檢測系統，其特征在于：豎向絲杠(46)下端通過安裝塊(9)連接豎向攪拌軸(47)，安裝塊(9)內設置滑槽(91)，豎向攪拌軸(47)上端上下滑動貫穿滑槽(91)下端，豎向攪拌軸(47)上端與滑槽(91)上端內壁之間連接彈性連接件(10)；

8.根據權利要求1所述的一種光伏硅片切割用的切削液檢測系統，其特征在于：取樣裝置從切削液儲存箱取樣，切削液儲存箱儲存循環使用的切削液；

9.根據權利要求8所述的一種光伏硅片切割用的切削液檢測系統，其特征在于：取樣評估模塊還用于評估取樣裝置下一次取樣開始時，切削液儲存箱儲存的循環使用的切削液的使用狀態；

技術總結
本發明提供了一種光伏硅片切割用的切削液檢測系統，涉及切削液檢測技術領域，包括：支撐箱，支撐箱下端設置移動機構；取樣裝置、切削液混合裝置、分樣裝置、檢測箱水平間隔的安裝在支撐箱上端，檢測箱內安裝切削液檢測相關儀器，取樣裝置的切削液輸出端與切削液混合裝置的第一切削液進口連通，切削液混合裝置的切削液出口通過第一軟管連接分樣裝置的第二切削液進口。本發明通過設置切削液混合裝置，對取樣裝置從待檢測的切削液的儲存裝置中不同部位取樣的切削液進行混合后再分樣，對分樣的切削液檢測，避免待檢測的切削液的儲存裝置中切削液由于分布不均勻，可能出現不同深度取樣的切削檢測結果差異較大，影響檢測結果的準確性。

技術研發人員：吳友洲,戚曉峰
受保護的技術使用者：江蘇德比新材料科技有限公司
技術研發日：
技術公布日：2025/4/28
