本發明屬于水表，涉及一種水表。

背景技術：

1、傳統的水表只具有流量采集和機械指針顯示用水量的功能，結算水費時需要工作人員上門進行手動抄表，在便利性上存在著較大的不足。為此，市面上出現了智能水表，它是一種利用現代微電子技術、現代傳感技術、智能ic卡技術對用水量進行計量并進行用水數據傳遞及結算交易的新型水表，當然智能水表在具備用水量電子計數方式的同時也保留了傳統的機械計數方式。智能水表安裝在水管上，在實際中經常會出現水管泄漏的情況，盡管智能水表在用水計數方式上有了很大的進步，但其所具備的仍然只有對用水量進行計量的功能，并不具備檢測水管是否泄漏的功能。

2、為解決上述問題，中國專利公開了申請號為201610427351.x的具有漏水監控功能的智能水表，它包括水表主體，在水表主體上設置有控制器、電磁閥、進水管道和出水管道，進水管道內設置有具有額定壓力差的單向閥，在單向閥與水表主體之間設置有輔助葉輪且輔助葉輪每轉一圈所經過的水流量是固定的已知值，單向閥，單向閥上開設有細孔，經過細孔上的水能夠噴射到輔助葉輪上并使輔助葉輪旋轉，輔助葉輪上設置有感應葉輪轉數和一次性旋轉時間的感應器，感應器和電磁閥分別與控制器連接。通過輔助葉輪結合感應器和控制器來實現水表對水管的爆漏和微漏監控功能，當出現漏水情況時可以及時的斷水進而達到了減少水資源浪費的問題。

3、管道內的水經過水表主體的進水管道后會先經過輔助葉輪所在的腔體的，進水管道的通徑通常跟水管的通徑相匹配，而從其說明書附圖可以看到輔助葉輪所在的腔體相比于進水通道的內部尺寸更大，也就說整個輔助葉輪的體積也是比較大的。同時，不同于用戶在室內打開龍頭時的正常用水，水處于微漏的情況下的流速是十分緩慢的，雖然利用了在單向閥上開設細孔來提高水的流速，但基于輔助葉輪自身體積較大的情況下，被細孔提高了流速的水也并不能保證穩定地推動輔助葉輪轉動，因此存在著對微漏情況的檢測精度不高的問題。

技術實現思路

1、本發明的目的是針對現有技術存在的上述問題，提出了一種水表，解決了對微漏情況的檢測精度不高的問題。

2、本發明的目的可通過下列技術方案來實現：

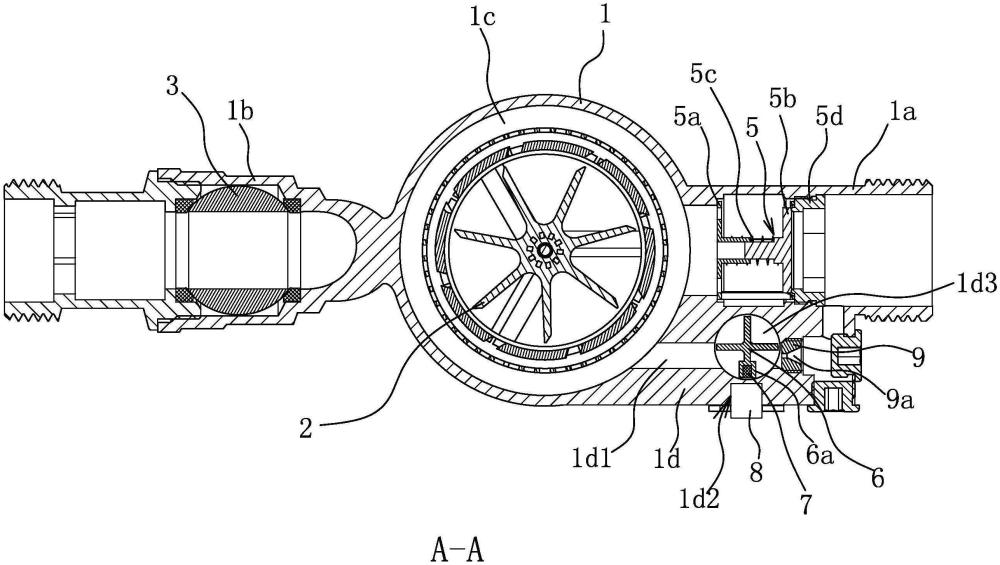

3、一種水表，包括前后兩端分別為出水端和進水端且內部具有計量腔的殼體以及設置于計量腔內的計量葉輪，所述的殼體的出水端或進水端內設有能將其內部通路隔斷的切斷件，殼體上連接有控制器且切斷件受控制器驅動，殼體的進水端內設有止回組件，其特征在于，所述的殼體的側部一體固連有凸出部，凸出部內設有檢漏通道，檢漏通道的通徑小于殼體的進水端通徑，檢漏通道的兩端分別與計量腔及殼體的進水端內部相連通，止回組件位于檢漏通道與殼體的進水端內部的連通處和檢漏通道與計量腔的連通處之間，檢漏通道內轉動設置有檢漏葉輪，凸出部的外側固定有傳感器一，檢漏葉輪的葉片上設有能被傳感器一感應的磁體一。

4、在用水的閥門處于開啟狀態而進行正常用水的情況下，水壓大于止回組件的自身彈力而使得止回組件被頂開，此時大部分的水直接經進水端內部流入到計量腔內，小部分的水則流入到檢漏通道內再流入到計量腔內。在該狀態下，計量葉輪與檢漏葉輪是同時處于轉動狀態的，控制器判定管道處于未漏水狀態，切斷件不動作而保持殼體的出水端內部處于導通狀態。當用水的閥門關閉但管道有泄漏的情況下，流動的泄漏水的水壓是小于止回組件的自身彈力的，此時流動的泄漏水只能全部先流入到檢漏通道內。正常來說，管道的通徑比較大，泄漏水在管道內的流速是比較慢的，但檢漏通道的通徑小于殼體的進水端通徑(進水端的通徑為檢漏通道的通徑的3.5-5倍)而進水端的通徑一般都是跟管道的通徑相同的，也就是說當泄漏水進入到檢漏通道內后其流速會加快，再結合上設置于檢漏通道內的檢漏葉輪是比較小的，使得檢漏葉輪在泄漏水的水壓推動下會產生靈敏地轉動，但此時計量葉輪是不轉動的(雖然泄漏水會流入到計量腔內，但計量葉輪較大，泄漏水并不能使計量葉輪轉動)，控制器通過傳感器一對磁體一的感應而對該狀態下的檢漏葉輪的轉動時長進行檢測，并在檢漏葉輪的轉動時長大于設定值時，控制器會進行報警并控制切斷件將殼體的出水端或進水端的內部通路給阻斷。

5、通過在殼體的側部一體固連凸出部，凸出部內設置通徑小于殼體的進水端通徑的檢漏通道，檢漏通道的兩端分別與計量腔及殼體的進水端內部相連通，止回組件位于檢漏通道與殼體的進水端內部的連通處和檢漏通道與計量腔的連通處之間，檢漏通道內轉動設置有檢漏葉輪，泄漏水進入到檢漏通道內會形成增速，再結合上檢漏葉輪設置在通徑較小的檢漏通道內而使得體積也比較小，由此就可以保證檢漏葉輪在水是微漏的狀態下也能夠穩定地形成轉動，從而提高了對微漏情況的檢測精度。

6、在上述的水表中，所述的檢漏葉輪的葉片的外側邊一體固連有柱狀部，柱狀部沿檢漏葉輪的徑向設有安裝孔，磁體一設于安裝孔內，凸出部的側部具有沿檢漏葉輪的徑向朝靠近檢漏葉輪方向凹入的凹槽，傳感器一位于凹槽內。

7、通過上述設置，在檢漏葉輪轉動至磁體一的位置與傳感器一的位置相對應時，磁體一與傳感器一之間的距離能更加地靠近，使得傳感器一能更加可靠地感應到磁體一，從而進一步提高了檢測的精度。

8、在上述的水表中，所述的檢漏通道內固定有噴頭，噴頭位于檢漏通道與進水端內部的連通位置和檢漏葉輪之間，噴頭內設有增速孔。

9、由于檢漏通道內固定有噴頭，噴頭位于檢漏通道與進水端內部的連通位置和檢漏葉輪之間，因此進入到檢漏通道內的泄漏水會先流經噴頭再流經檢漏葉輪。噴頭內設有增速孔，因此這樣泄漏水在從進水端進入到檢漏通道內會形成一次增速的情況下，在經過噴頭時會利用增速孔形成而在二次增速，這樣更有利于去推動檢漏葉輪轉動，進一步提高了漏水的檢測精度尤其是微漏時的檢測精度。

10、此外，不同于背景技術中所提到的具有漏水監控功能的智能水表，在該專利中因為要在單向閥上設置細孔而使得整個單向閥的機械件很多，使得單向閥很容易因為水垢而卡住。而在本技術中，止回組件仍然設置于進水端內但噴頭是單獨設置于檢漏通道內的，這樣止回組件與噴頭就是兩個獨立的部件，止回組件的結構也不需要再變得很復雜，不會再因為機械件過多而出現因為水垢造成卡住的情況。

11、在上述的水表中，所述的增速孔后部的孔徑逐漸減小，增速孔前部的孔徑保持不變，增速孔后部的最小孔徑與增速孔前部的孔徑相同。

12、泄漏水在增速孔內是由后向前流動的，增速孔后部的孔徑逐漸減小意味著泄漏水的流速是逐漸增加的。而增速孔前部的孔徑保持不變且增速孔后部的最小孔徑與增速孔前部的孔徑相同，則表示在泄漏水的流速在增速孔前部內不會增加，這樣是為了確保泄漏水在流出噴頭時是直射的狀態而不是四濺的狀態，由此保證了檢漏葉輪在泄漏水的作用下能夠更靈敏地形成轉動，進一步提高了泄漏的檢測精度。

13、在上述的水表中，所述的檢漏葉輪的轉動中心相對于增速孔的中心線偏心設置。

14、將檢漏葉輪的轉動中心設置為相對于增速孔的中心線偏心設置，這樣被噴頭噴出的水能夠直接噴到檢漏葉輪的葉片上以驅動檢漏葉輪轉動，也就是說檢漏葉輪的轉動會更加靈敏，提高了漏水的檢測精度。

15、在上述的水表中，所述的凸出部設有與檢漏通道連通的圓孔，圓孔貫穿凸出部的頂壁，檢漏葉輪位于圓孔內，圓孔的孔口處螺紋連接有堵蓋，堵蓋的底部設有插孔，檢漏葉輪的輪軸上端插入插孔內。

16、圓孔及堵蓋的設置，方便了檢漏葉輪在檢漏通道內的安裝和更換。同時，在堵蓋的底部設置插孔，檢漏葉輪的輪軸上端插入插孔內可以起到支撐檢漏葉輪穩定轉動的作用。

17、與現有技術相比，本水表具有以下優點：

18、1、通過在殼體的側部一體固連凸出部，凸出部內設置通徑小于殼體的進水端通徑的檢漏通道，檢漏通道的兩端分別與計量腔及殼體的進水端內部相連通，止回組件位于檢漏通道與殼體的進水端內部的連通處和檢漏通道與計量腔的連通處之間，檢漏通道內轉動設置有檢漏葉輪，泄漏水進入到檢漏通道內會形成增速，再結合上檢漏葉輪設置在通徑較小的檢漏通道內而使得體積也比較小，由此就可以保證檢漏葉輪在水是微漏的狀態下也能夠穩定地形成轉動，從而提高了對微漏情況的檢測精度；

19、2、在檢漏通道內設置噴頭，噴頭設有增速孔，利用增速孔能夠對泄漏水的流速進行二次增速，這樣更有利于去推動檢漏葉輪轉動，進一步提高了漏水的檢測精度尤其是微漏時的檢測精度。
