本發明實施例涉及勘探，具體涉及一種鉆井液含油率檢測系統及方法。

背景技術：

1、鉆井液含油率是指鉆井液中油類物質的含量占鉆井液總體積或總質量的百分比。鉆井液含油率是評價鉆井液性能的一個重要指標，其對鉆井作業的安全性、環境保護以及鉆井液自身性能的維護等方面具有十分重要的意義。

2、目前通常利用紅外測量法進行鉆井液含油率的檢測。然而該種檢測方式需要使用四氯化碳、四氯乙烯等有毒化學試劑，威脅檢測人員及環境安全；而且該種檢測方式需要進行萃取、層析等復雜操作，檢測效率低下。

技術實現思路

1、鑒于上述問題，提出了本發明實施例以便提供一種克服上述問題或者至少部分地解決上述問題的鉆井液含油率檢測系統及方法。

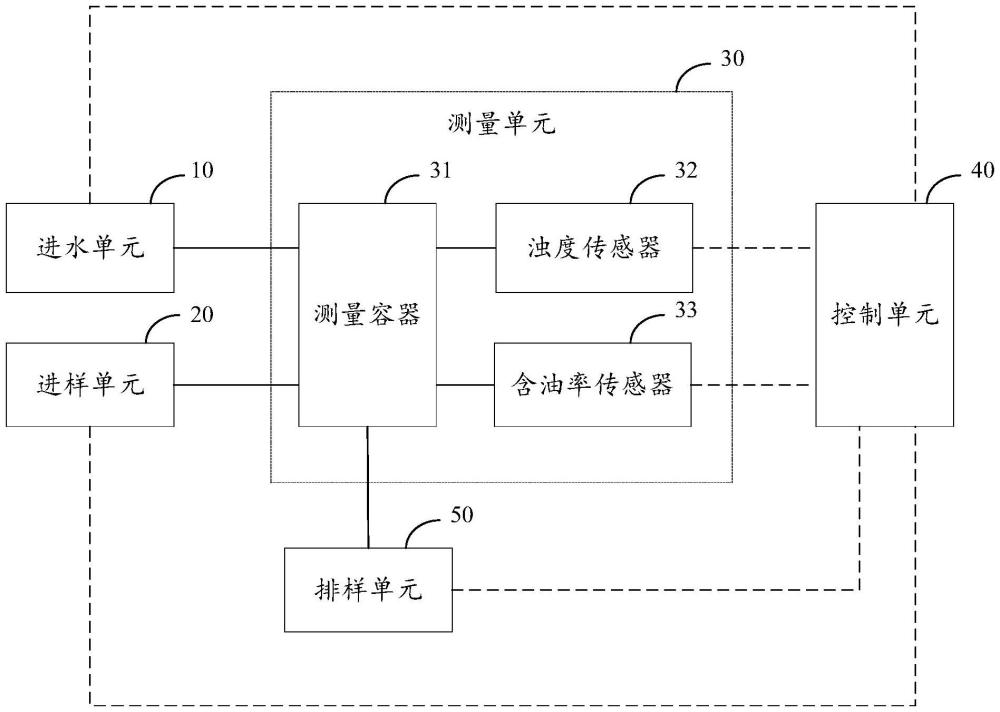

2、根據本發明實施例第一方面，提供了一種鉆井液含油率檢測系統，包括：進水單元、進樣單元、測量單元、控制單元以及排樣單元；其中，測量單元包括測量容器、濁度傳感器以及含油率傳感器；

3、其中，測量容器分別與進水單元、進樣單元、濁度傳感器、含油率傳感器以及排樣單元機械連接；控制單元分別與進水單元、進樣單元、濁度傳感器、含油率傳感器以及排樣單元通信連接；

4、進水單元用于將清水輸送至測量容器，以及向控制單元發送清水流量信號；

5、進樣單元用于將鉆井液樣品輸送至測量容器，以及向控制單元發送樣品流量信號；

6、濁度傳感器用于檢測測量容器中的液體濁度，并將液體濁度信號發送至控制單元；

7、含油率傳感器用于檢測測量容器中的液體含油率，并將液體含油率信號發送至控制單元；

8、控制單元用于根據清水流量信號、樣品流量信號、液體濁度信號以及液體含油率信號生成鉆井液含油率；以及根據清水流量信號以及樣品流量信號確定當前測量容器的液面高度達到第一高度時，根據清水流量信號以及樣品流量信號確定第一排樣流量，并向排樣單元發送第一排樣流量的第一排樣指令；

9、排樣單元用于根據第一排樣流量的第一排樣指令，通過第一排樣通道以第一排樣流量排出測量容器中液體。

10、在一種可選的實施方式中，所述控制單元具體用于：

11、獲取預先生成的校正比率與濁度的映射曲線；

12、根據所述映射曲線、所述液體濁度信號以及所述液體含油率信號生成含油率校正值；

13、根據所述含油率校正值、所述清水流量信號、以及所述樣品流量信號生成鉆井液含油率。

14、在一種可選的實施方式中，所述系統還包括：清洗單元；

15、所述清洗單元用于根據控制單元發送的開啟指令，向測量容器添加清洗劑。

16、在一種可選的實施方式中，所述清洗單元包括：輔料盒、輔料泵、輔料流量計、以及單向閥。

17、在一種可選的實施方式中，所述排樣單元包括第一排樣通道以及第二排樣通道，所述第一排樣通道包括第一排樣閥以及第一排樣泵，所述第二排樣通道包括第二排樣閥以及第二排樣泵；

18、其中，所述第一排樣通道高于所述測量容器底部，所述第二排樣通道低于所述測量容器底部。

19、在一種可選的實施方式中，所述系統還包括：溢流單元；

20、所述溢流單元與所述測量容器機械連接，用于在所述測量容器中液面高度超過第二高度時從所述溢流單元排出液體。

21、在一種可選的實施方式中，所述進水單元包括：進水泵、清水流量計以及單向閥；

22、所述進樣單元包括：進樣泵以及樣品流量計；

23、所述測量容器包括：混合器、測量槽以及攪拌器。

24、根據本技術實施例第二方面，提供了一種鉆井液含油率檢測方法，所述方法基于上述鉆井液含油率檢測系統執行，所述方法包括：

25、控制單元向進水單元以及進樣單元發送開啟指令；

26、進水單元根據開啟指令將清水輸入測量容器，并向控制單元發送清水流量信號；進樣單元根據開啟指令將鉆井液樣品輸入測量容器，并向控制單元發送樣品流量信號；

27、控制單元根據清水流量信號以及樣品流量信號確定當前測量容器的液面高度達到第一高度時，根據清水流量信號以及樣品流量信號確定第一排樣流量，并向排樣單元發送第一排樣流量的第一排樣指令，排樣單元根據第一排樣流量的第一排樣指令，通過第一排樣通道以第一排樣流量排出測量容器中液體；

28、濁度傳感器將液體濁度信號傳輸至控制單元，含油率傳感器將液體含油率信號傳輸至控制單元；

29、控制單元根據清水流量信號、樣品流量信號、液體濁度信號以及液體含油率信號生成鉆井液含油率。

30、在一種可選的實施方式中，所述方法還包括：

31、控制單元在確定當前檢測模式連續持續時間超過第一時長時，向進水單元以及進樣單元發送停止指令，以關閉進水單元以及進樣單元；

32、控制單元等待第二時長后，向排樣單元發送關閉指令以關閉第一排樣通道；

33、控制單元向進水單元發送開啟指令以開啟進水單元，并等待第三時長后向進水單元發送關閉指令以關閉進水單元；

34、控制單元向清洗單元發送開啟指令以開啟清洗單元，并等待第四時長后向清洗單元發送關閉指令以關閉清洗單元；

35、控制單元等待第五時長后向排樣單元發送第二排樣指令以使排樣單元開啟第二排樣通道，并等待第六時長后向排樣單元發送關閉指令以關閉第二排樣通道。

36、在一種可選的實施方式中，所述第一時長通過如下方式獲得：

37、在檢測模式連續持續時間達到ti時，進入持續時長為△t的第i次清水校驗模式；其中，所述清水校驗模式在有效工作階段時進樣單元關閉、進水單元開啟、第一排樣通道開啟以及第二排樣通道關閉，并且ti+1＞ti；

38、獲取在ti的第一傳感器數值以及在第i次清水校驗模式的有效工作階段的第二傳感器數值；

39、根據在ti的第一傳感器數值以及對應的第二傳感器數值，計算ti對應的傳感器誤差；

40、根據各個ti對應的傳感器誤差生成傳感器誤差與運行時長的映射函數，根據所述映射函數以及誤差閾值確定第一時長。

41、根據本發明實施例提供的鉆井液含油率檢測系統及方法，系統中的進水單元將清水輸送至測量容器及發送清水流量信號；進樣單元將鉆井液樣品輸送至測量容器及發送樣品流量信號；濁度傳感器發送液體濁度信號，含油率傳感器發送液體含油率信號；控制單元根據清水流量信號、樣品流量信號、液體濁度信號以及液體含油率信號生成鉆井液含油率，并向排樣單元發送第一排樣流量的第一排樣指令；排樣單元通過第一排樣通道以第一排樣流量排出測量容器中液體。本方案能夠實時且連續地測量鉆井液含油率，提高鉆井液含油率的檢測效率；而且能夠提高鉆井液含油率的檢測精度；并且檢測過程無需人工干預，減少人工成本，提高檢測效率。

42、上述說明僅是本發明實施例技術方案的概述，為了能夠更清楚了解本發明實施例的技術手段，而可依照說明書的內容予以實施，并且為了讓本發明實施例的上述和其它目的、特征和優點能夠更明顯易懂，以下特舉本發明實施例的具體實施方式。
