本技術涉及質量檢測，具體為一種轉向器防塵罩測試裝置。

背景技術：

1、防塵罩測試的作用是把來自轉向盤的轉向力矩和轉向角進行適當的變換，再輸出給轉向拉桿機構，從而使汽車轉向，所以防塵罩測試本質上就是減速傳動裝置。防塵罩測試有多種類型，如齒輪齒條式、循環球式、蝸桿曲柄指銷式，動力防塵罩測試等。

2、防塵罩測試在使用時需要搭配防塵罩使用，避免灰塵附著在表面，防塵罩通常采用橡膠為原料，經過加工而成，防塵罩測試使用的防塵罩根據防塵罩測試特征，設計成可伸縮結構，防塵罩在加工完成后，需要測定性能，驗證耐久度，傳統的測試裝置采用做往復運動的裝置來快速對防塵罩進行測試，由于防塵罩需要與防塵罩測試配套，導致防塵罩的型號多種多樣，傳統防塵罩的測試裝置的往復運動狀態為固定結構，無法根據防塵罩的尺寸進行調試，導致裝置兼容性低。

技術實現思路

1、本實用新型的目的在于提供一種轉向器防塵罩測試裝置，通過緊固螺栓將連接件與套環進行連接，同時也可對連接件實際工作的長度進行調節，從而對伺服電機帶動安裝柱上下移動的范圍進行調整，根據不同型號的防塵罩調試往復移動的距離，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種轉向器防塵罩測試裝置，包括支撐臺，所述支撐臺的頂部固定有防護殼，所述防護殼的背面固定有伺服電機，所述伺服電機的輸出軸貫穿至防護殼的內腔并固定有固定轉板，所述固定轉板遠離伺服電機的一端通過套環安裝有連接件，所述防護殼的內腔活動設置有安裝柱，所述支撐臺的中心處貫穿有可上下移動的安裝管，所述安裝管與安裝柱的外側固定有對防塵罩兩端進行夾持固定的夾持座，所述連接件的一端通過軸承與安裝柱活動連接，所述套環的外側螺紋連接有緊固螺栓，所述緊固螺栓的一端貫穿至套環的內腔并對連接件鎖死。

3、優選的，所述支撐臺的底部固定有固定管，所述安裝管位于固定管的內腔，所述固定管的外側螺紋連接有調節螺栓，所述調節螺栓的一端貫穿至固定管的內腔并與安裝管的外壁貼合。

4、優選的，所述防護殼內腔的頂部固定有限位管，所述安裝柱位于限位管的內腔，所述限位管的外側開設有供連接件上下移動的導向槽。

5、優選的，所述夾持座包括固定于安裝柱與安裝管外側的固定座，所述安裝管與安裝柱的外側套設有活動座，所述活動座一側的四周有均固定有拉緊螺栓，所述拉緊螺栓遠離活動座的一端貫穿固定座并螺紋連接有限位螺母。

6、優選的，所述安裝管的內腔插接有支撐柱，所述安裝管的兩側均開設有通槽，所述支撐柱的外側固定有貫穿通槽的固定柱，所述安裝管的外側固定有兩組支撐彈簧，所述支撐彈簧的一端套設與固定柱的外側。

7、優選的，所述套環遠離限位管的一側固定有連接柱，所述連接柱遠離套環的一端通過軸承與固定轉板轉動連接。

8、優選的，所述防護殼的正面通過合頁鉸接有箱門，所述箱門上設置有與伺服電機電性連接的控制器。

9、與現有技術相比，本實用新型的有益效果是：

10、1、本實用新型通過緊固螺栓調節套環在連接件上的位置，從而調節伺服電機帶動安裝柱上下往復運動的幅度，方便根據不同型號的防塵罩來將防塵罩安裝在設備上，避免不同型號的防塵罩在測試時因設備兼容性低導致損壞，無法測出防塵罩真實的耐久度，影響測試結果的準確度。

11、2、本實用新型通過支撐彈簧對支撐柱的支撐，保證在安裝柱上下移動過程中被測防塵罩不會因擠壓向外翻轉，導致自身結構的變化，影響防塵罩的完整度。

技術特征：

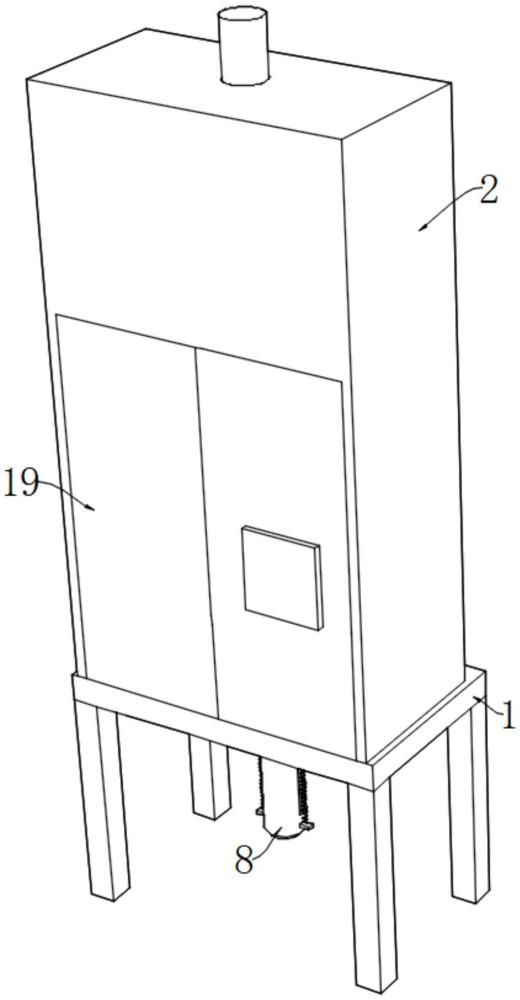

1.一種轉向器防塵罩測試裝置，包括支撐臺(1)，其特征在于：所述支撐臺(1)的頂部固定有防護殼(2)，所述防護殼(2)的背面固定有伺服電機(3)，所述伺服電機(3)的輸出軸貫穿至防護殼(2)的內腔并固定有固定轉板(4)，所述固定轉板(4)遠離伺服電機(3)的一端通過套環(5)安裝有連接件(6)，所述防護殼(2)的內腔活動設置有安裝柱(7)，所述支撐臺(1)的中心處貫穿有可上下移動的安裝管(8)，所述安裝管(8)與安裝柱(7)的外側固定有對防塵罩兩端進行夾持固定的夾持座(9)，所述連接件(6)的一端通過軸承與安裝柱(7)活動連接，所述套環(5)的外側螺紋連接有緊固螺栓(10)，所述緊固螺栓(10)的一端貫穿至套環(5)的內腔并對連接件(6)鎖死。

2.根據權利要求1所述的一種轉向器防塵罩測試裝置，其特征在于：所述支撐臺(1)的底部固定有固定管(11)，所述安裝管(8)位于固定管(11)的內腔，所述固定管(11)的外側螺紋連接有調節螺栓(12)，所述調節螺栓(12)的一端貫穿至固定管(11)的內腔并與安裝管(8)的外壁貼合。

3.根據權利要求1所述的一種轉向器防塵罩測試裝置，其特征在于：所述防護殼(2)內腔的頂部固定有限位管(13)，所述安裝柱(7)位于限位管(13)的內腔，所述限位管(13)的外側開設有供連接件(6)上下移動的導向槽(14)。

4.根據權利要求1所述的一種轉向器防塵罩測試裝置，其特征在于：所述夾持座(9)包括固定于安裝柱(7)與安裝管(8)外側的固定座(91)，所述安裝管(8)與安裝柱(7)的外側套設有活動座(92)，所述活動座(92)一側的四周有均固定有拉緊螺栓(93)，所述拉緊螺栓(93)遠離活動座(92)的一端貫穿固定座(91)并螺紋連接有限位螺母(94)。

5.根據權利要求1所述的一種轉向器防塵罩測試裝置，其特征在于：所述安裝管(8)的內腔插接有支撐柱(15)，所述安裝管(8)的兩側均開設有通槽，所述支撐柱(15)的外側固定有貫穿通槽的固定柱(16)，所述安裝管(8)的外側固定有兩組支撐彈簧(17)，所述支撐彈簧(17)的一端套設與固定柱(16)的外側。

6.根據權利要求1所述的一種轉向器防塵罩測試裝置，其特征在于：所述套環(5)遠離限位管(13)的一側固定有連接柱(18)，所述連接柱(18)遠離套環(5)的一端通過軸承與固定轉板(4)轉動連接。

7.根據權利要求1所述的一種轉向器防塵罩測試裝置，其特征在于：所述防護殼(2)的正面通過合頁鉸接有箱門(19)，所述箱門(19)上設置有與伺服電機(3)電性連接的控制器。

技術總結
本技術公開了一種轉向器防塵罩測試裝置，屬于質量檢測技術領域，包括支撐臺，所述支撐臺的頂部固定有防護殼，所述防護殼的背面固定有伺服電機，所述伺服電機的輸出軸貫穿至防護殼的內腔并固定有固定轉板，所述固定轉板遠離伺服電機的一端通過套環安裝有連接件，所述防護殼的內腔活動設置有安裝柱，所述支撐臺的中心處貫穿有可上下移動的安裝管，本技術通過緊固螺栓調節套環在連接件上的位置，從而調節伺服電機帶動安裝柱上下往復運動的幅度，方便根據不同型號的防塵罩來將防塵罩安裝在設備上，避免不同型號的防塵罩在測試時因設備兼容性低導致損壞，無法測出防塵罩真實的耐久度，影響測試結果的準確度。

技術研發人員：李蓮,徐沖,陳時
受保護的技術使用者：武漢瀚海檢測技術有限公司
技術研發日：20240628
技術公布日：2025/4/28
