本技術涉及一種角度可調節的不銹鋼復合板探傷裝置，屬于不銹鋼復合板。

背景技術：

1、不銹鋼復合板是以碳鋼基層與不銹鋼覆層結合而成的復合板鋼板。它的主要特點是碳鋼和不銹鋼形成牢固的冶金結合。可以進行熱壓、冷彎、切割、焊接等各種加工，有良好的工藝性能。

2、在對不銹鋼復合板進行檢測時需要用到探傷裝置對其進行檢測，通常的探傷裝置為工作人員使用探傷儀器對其進行檢測，但現有的探傷裝置不方便調節探傷頭的角度，由于探傷頭的角度固定，這可能導致在對一些異型的不銹鋼復合板進行檢測時無法使檢測頭精準移動至需要檢測的位置，繼而造成檢測數據不準確，降低了檢測效率。

3、為此，提出一種角度可調節的不銹鋼復合板探傷裝置。

技術實現思路

1、有鑒于此，本實用新型提供一種角度可調節的不銹鋼復合板探傷裝置，以解決或緩解現有技術中存在的技術問題，至少提供一種有益的選擇。

2、本實用新型的技術方案是這樣實現的：一種角度可調節的不銹鋼復合板探傷裝置，包括角度調節組件、顯示面板、連接線和探傷檢測頭，所述角度調節組件包括傳動盒、連接桿、u型板、螺紋套、滑動桿、滑槽、螺紋桿、穩固板和焊接板。

3、進一步優選地，所述螺紋桿的上下兩端均通過軸承活動連接于傳動盒內腔的上下兩側，所述螺紋套螺紋連接于螺紋桿的表面，所述u型板固定連接于螺紋套的左側，所述穩固板焊接于傳動盒的左側，所述連接桿的左右兩側均通過銷軸活動連接于穩固板與u型板的內側，所述焊接板焊接于連接桿的左側。

4、進一步優選地，所述顯示面板鑲嵌于傳動盒的頂部，所述探傷檢測頭設置于焊接板的左側，且探傷檢測頭與顯示面板之間通過連接線電性連接。

5、進一步優選地，所述滑槽開設于傳動盒內腔的右側，所述滑動桿焊接于螺紋套的右側，且滑動桿的右側滑動連接于滑槽內。

6、進一步優選地，所述角度調節組件的右側固定連接有握把，所述握把的表面套設有防滑套。

7、進一步優選地，所述螺紋桿的底部固定連接有轉軸，所述轉軸的底部焊接有旋鈕。

8、本實用新型實施例由于采用以上技術方案，其具有以下優點：

9、一、本實用新型通過螺紋桿的轉動可以驅動螺紋套上下移動，螺紋套通過u型板及其內側的銷軸作用可以使連接桿圍繞銷軸擺動，連接桿的左端會圍繞穩固板內側的銷軸擺動，繼而帶動焊接板的角度發生改變，焊接板帶動外側設置的探傷檢測頭的角度發生改變，實現了探傷角度調節，使得探傷檢測頭在對一些異形件檢測時可以精準探測，提高了檢測精準度以及工作效率。

10、二、本實用新型通過設置滑槽和滑動桿，可以對螺紋套進行限位，提高其以上移動過程中的穩定性，通過設置防滑套，可以起到防滑的作用，避免工作人員手持握把時發生滑落的情況，通過設置轉軸和旋鈕，可以方便工作人員控制螺紋桿進行轉動，繼而實現自由對探傷檢測頭角度的操控。

11、上述概述僅僅是為了說明書的目的，并不意圖以任何方式進行限制。除上述描述的示意性的方面、實施方式和特征之外，通過參考附圖和以下的詳細描述，本實用新型進一步的方面、實施方式和特征將會是容易明白的。

技術特征：

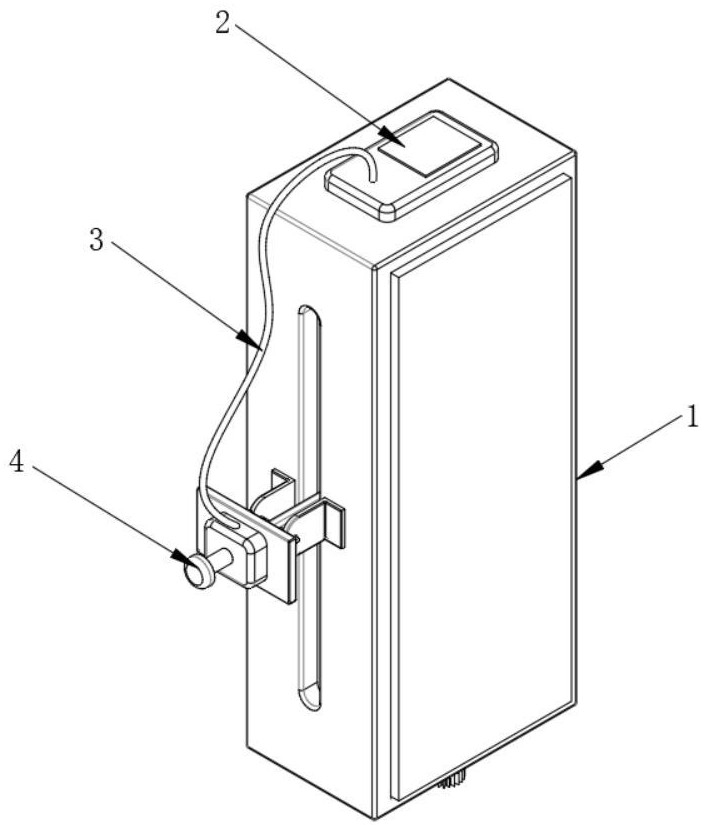

1.一種角度可調節的不銹鋼復合板探傷裝置，其特征在于：包括角度調節組件（1）、顯示面板（2）、連接線（3）和探傷檢測頭（4），所述角度調節組件（1）包括傳動盒（101）、連接桿（102）、u型板（103）、螺紋套（104）、滑動桿（105）、滑槽（106）、螺紋桿（107）、穩固板（108）和焊接板（109）。

2.根據權利要求1所述的一種角度可調節的不銹鋼復合板探傷裝置，其特征在于：所述螺紋桿（107）的上下兩端均通過軸承活動連接于傳動盒（101）內腔的上下兩側，所述螺紋套（104）螺紋連接于螺紋桿（107）的表面，所述u型板（103）固定連接于螺紋套（104）的左側，所述穩固板（108）焊接于傳動盒（101）的左側，所述連接桿（102）的左右兩側均通過銷軸活動連接于穩固板（108）與u型板（103）的內側，所述焊接板（109）焊接于連接桿（102）的左側。

3.根據權利要求1所述的一種角度可調節的不銹鋼復合板探傷裝置，其特征在于：所述顯示面板（2）鑲嵌于傳動盒（101）的頂部，所述探傷檢測頭（4）設置于焊接板（109）的左側，且探傷檢測頭（4）與顯示面板（2）之間通過連接線（3）電性連接。

4.根據權利要求1所述的一種角度可調節的不銹鋼復合板探傷裝置，其特征在于：所述滑槽（106）開設于傳動盒（101）內腔的右側，所述滑動桿（105）焊接于螺紋套（104）的右側，且滑動桿（105）的右側滑動連接于滑槽（106）內。

5.根據權利要求1所述的一種角度可調節的不銹鋼復合板探傷裝置，其特征在于：所述角度調節組件（1）的右側固定連接有握把（5），所述握把（5）的表面套設有防滑套（6）。

6.根據權利要求1所述的一種角度可調節的不銹鋼復合板探傷裝置，其特征在于：所述螺紋桿（107）的底部固定連接有轉軸（7），所述轉軸（7）的底部焊接有旋鈕（8）。

技術總結
本技術提供了一種角度可調節的不銹鋼復合板探傷裝置，包括角度調節組件、顯示面板、連接線和探傷檢測頭，所述角度調節組件包括傳動盒、連接桿、U型板、螺紋套、滑動桿、滑槽、螺紋桿、穩固板和焊接板，所述螺紋桿的上下兩端均通過軸承活動連接于傳動盒內腔的上下兩側。通過螺紋桿的轉動可以驅動螺紋套上下移動，螺紋套通過U型板及其內側的銷軸作用可以使連接桿圍繞銷軸擺動，連接桿的左端會圍繞穩固板內側的銷軸擺動，繼而帶動焊接板的角度發生改變，焊接板帶動外側設置的探傷檢測頭的角度發生改變，實現了探傷角度調節，使得探傷檢測頭在對一些異形件檢測時可以精準探測，提高了檢測精準度以及工作效率。
