本技術涉及混凝土檢測器，尤其涉及一種混凝土回彈檢測器。

背景技術：

1、回彈儀被廣泛應用于建筑施工、市政工程和路橋建設等施工過程的混凝土強度檢測。回彈儀的基本原理是用彈簧驅動重錘，重錘以恒定的動能撞擊與混凝土表面垂直接觸的彈擊桿，使局部混凝土發生變形并吸收一部分能量，另一部分能量轉化為重錘的反彈動能，當反彈動能全部轉化成勢能時，重錘反彈達到最大距離，儀器將重錘的最大反彈距離以回彈值(最大反彈距離與彈簧初始長度之比)顯示出來。

2、現有的混凝土檢測儀，在混凝土澆筑成型后，為了檢測成型后的混凝土硬度，確保達到施工要求，通常會對混凝土的硬度進行檢測，從而確保工程質量，但在常用的回彈儀使用時，通常直接通過手持操作，回彈時無法保證回彈儀與混凝土檢測面垂直，容易增大誤差，從而不便于進行使用。

技術實現思路

1、基于現有的裝置直接通過手持操作，回彈時無法保證回彈儀與混凝土墻面垂直，容易增大誤差的技術問題，本實用新型提出了一種混凝土回彈檢測器。

2、本實用新型提出的一種混凝土回彈檢測器，包括底座，所述底座的表面設置有外殼，所述外殼的表面開設有滑槽，所述外殼的內壁開設有導向槽，所述外殼的內壁設置有套環，所述外殼的表面分別設置有端蓋和壓桿，所述壓桿的表面設置有扳機，所述壓桿的外側設置有按壓彈簧，所述外殼的內部分別設置有壓力傳感器、壓縮彈簧、滑桿、套桿、第一滑塊、第二滑塊和撞擊頭，所述第一滑塊的表面設置有拉桿，所述拉桿的表面設置有卡扣。

3、優選地，所述外殼的表面分別與所述底座的表面和所述端蓋的表面固定連接，所述拉桿的表面與所述滑槽的表面滑動連接，所述卡扣的表面與所述拉桿的表面固定連接。

4、優選地，所述扳機的表面分別與兩個所述壓桿的表面和兩個所述按壓彈簧的一端固定連接，所述扳機的表面通過所述按壓彈簧與所述外殼的表面彈性連接，所述按壓彈簧位于所述壓桿的外側，所述壓桿的表面與所述外殼的表面滑動連接，所述扳機的表面與所述卡扣的表面滑動連接。

5、優選地，所述壓力傳感器的表面分別與所述外殼的內壁、所述端蓋的表面、所述滑桿的一端和所述壓縮彈簧的一端固定連接，所述套桿的內壁與所述滑桿的表面滑動連接，所述滑桿和所述套桿均位于所述壓縮彈簧的內側。

6、優選地，所述第一滑塊的表面分別與所述套桿的一端、所述壓縮彈簧的另一端、所述第二滑塊的表面和所述拉桿的表面固定連接，所述第一滑塊的表面與所述導向槽的內壁滑動連接。

7、優選地，所述套環的表面與所述外殼的內壁固定連接，所述第二滑塊的表面與所述撞擊頭的表面固定連接，所述第二滑塊的表面與所述套環的表面滑動連接。

8、本實用新型的有益效果為：

9、通過設置底座的外殼垂直設置，撞擊頭與檢測面垂直檢測，外殼內部的第一滑塊的表面和第二滑塊的表面分別與導向槽的表面和套環的表面滑動連接，撞擊頭回彈時運動方向與外殼的軸線方向保持一致，解決了現有的裝置直接通過手持操作，回彈時無法保證回彈儀與混凝土檢測面垂直，容易增大誤差的技術問題。

技術特征：

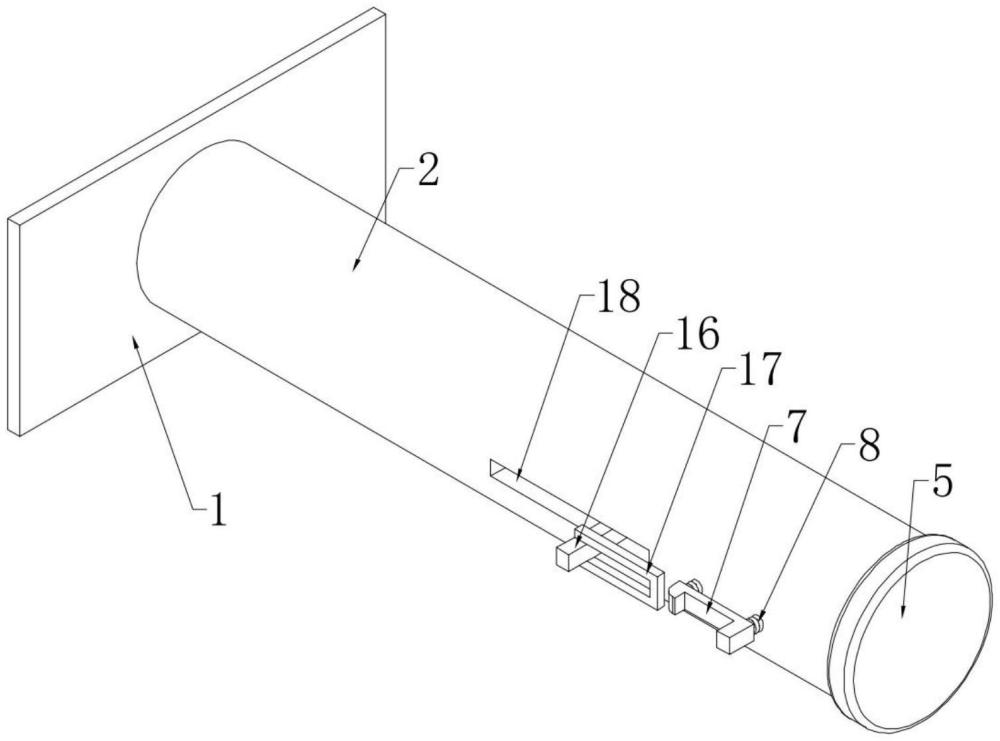

1.一種混凝土回彈檢測器，包括底座(1)，其特征在于：所述底座(1)的表面設置有外殼(2)，所述外殼(2)的表面開設有滑槽(18)，所述外殼(2)的內壁開設有導向槽(3)，所述外殼(2)的內壁設置有套環(4)，所述外殼(2)的表面分別設置有端蓋(5)和壓桿(6)，所述壓桿(6)的表面設置有扳機(7)，所述壓桿(6)的外側設置有按壓彈簧(8)，所述外殼(2)的內部分別設置有壓力傳感器(9)、壓縮彈簧(10)、滑桿(11)、套桿(12)、第一滑塊(13)、第二滑塊(14)和撞擊頭(15)，所述第一滑塊(13)的表面設置有拉桿(16)，所述拉桿(16)的表面設置有卡扣(17)。

2.根據權利要求1所述的一種混凝土回彈檢測器，其特征在于：所述外殼(2)的表面分別與所述底座(1)的表面和所述端蓋(5)的表面固定連接，所述拉桿(16)的表面與所述滑槽(18)的表面滑動連接，所述卡扣(17)的表面與所述拉桿(16)的表面固定連接。

3.根據權利要求1所述的一種混凝土回彈檢測器，其特征在于：所述扳機(7)的表面分別與兩個所述壓桿(6)的表面和兩個所述按壓彈簧(8)的一端固定連接，所述扳機(7)的表面通過所述按壓彈簧(8)與所述外殼(2)的表面彈性連接，所述按壓彈簧(8)位于所述壓桿(6)的外側，所述壓桿(6)的表面與所述外殼(2)的表面滑動連接，所述扳機(7)的表面與所述卡扣(17)的表面滑動連接。

4.根據權利要求1所述的一種混凝土回彈檢測器，其特征在于：所述壓力傳感器(9)的表面分別與所述外殼(2)的內壁、所述端蓋(5)的表面、所述滑桿(11)的一端和所述壓縮彈簧(10)的一端固定連接，所述套桿(12)的內壁與所述滑桿(11)的表面滑動連接，所述滑桿(11)和所述套桿(12)均位于所述壓縮彈簧(10)的內側。

5.根據權利要求1所述的一種混凝土回彈檢測器，其特征在于：所述第一滑塊(13)的表面分別與所述套桿(12)的一端、所述壓縮彈簧(10)的另一端、所述第二滑塊(14)的表面和所述拉桿(16)的表面固定連接，所述第一滑塊(13)的表面與所述導向槽(3)的內壁滑動連接。

6.根據權利要求1所述的一種混凝土回彈檢測器，其特征在于：所述套環(4)的表面與所述外殼(2)的內壁固定連接，所述第二滑塊(14)的表面與所述撞擊頭(15)的表面固定連接，所述第二滑塊(14)的表面與所述套環(4)的表面滑動連接。

技術總結
本技術屬于混凝土檢測器技術領域，尤其是一種混凝土回彈檢測器，包括底座，所述底座的表面設置有外殼，所述外殼的內部分別設置有壓力傳感器、壓縮彈簧、滑桿、套桿、第一滑塊、第二滑塊和撞擊頭，所述第一滑塊的表面設置有拉桿，所述拉桿的表面設置有卡扣。該混凝土回彈檢測器，通過設置底座的外殼垂直設置，撞擊頭與檢測面垂直檢測，外殼內部的第一滑塊的表面和第二滑塊的表面分別與導向槽的表面和套環的表面滑動連接，撞擊頭回彈時運動方向與外殼的軸線方向保持一致，解決了現有的裝置直接通過手持操作，回彈時無法保證回彈儀與混凝土檢測面垂直，容易增大誤差的技術問題。
