本技術涉及傳感器，尤其涉及具有校正功能的tds傳感器。

背景技術：

1、tds傳感器是用于測量水中總?cè)芙夤腆w(tds)含量的一種傳感器。tds是指水中溶解的無機鹽和有機物的總量，通常以毫克每升(mg/l)或以電導率(通常以微西門子每厘米，μs/cm)表示。

2、tds傳感器的工作原理通常基于水樣的電導率。當水中含有溶解物質時，這些溶解物質會增加水的電導率。tds傳感器通過測量水的電導率，然后根據預先確定的校準曲線或算法，將電導率轉換為tds濃度。

3、市場現有tds傳感器水質偵測采集數據不精準，誤測現象嚴重。

技術實現思路

1、為了彌補以上不足，本實用新型提供了具有校正功能的tds傳感器，旨在改善現有技術中現有tds傳感器水質偵測采集數據不精準，誤測現象嚴重的問題。

2、為實現上述目的，本實用新型提供了如下技術方案：具有校正功能的tds傳感器，包括連接器，所述連接器左側均固定連接有線材，所述線材的外部設置在包塑層的內部，所述線材的左端設置在端子的內部，所述端子設置在包塑層的內部，所述端子的內部設置有第一檢測探針，所述端子的內部設置有第二檢測探針，所述端子的內部設置有溫度檢測機構，所述包塑層的內側均設置有保護組件。

3、進一步地，所述保護組件包括探針包塑，所述探針包塑固定連接在第一檢測探針的外部，所述第二檢測探針的外部固定連接有探針包塑，所述溫度檢測機構的外部固定連接有探針包塑。

4、進一步地，所述第一檢測探針的外部設置有熱縮套管。

5、進一步地，所述第二檢測探針的外部設置有熱縮套管。

6、進一步地，所述溫度檢測機構的外部設置有熱縮套管。

7、進一步地，所述熱縮套管均設置在包塑層的內部。

8、進一步地，所述第一檢測探針通過端子與線材的一端固定連接，所述第二檢測探針通過端子與線材的一端固定連接，所述溫度檢測機構通過端子與線材的一端固定連接。

9、本實用新型具有如下有益效果：

10、1、本實用新型中，通過兩組tds傳感器的設置，在同一水樣中測量不同位置的tds值，通常可以實現校正，增加檢測數據準確性。

11、2、本實用新型中，通過連接器、線材、端子、熱縮套管、包塑層、探針包塑、溫度檢測機構等結構之間的配合，從而能夠在不同水質條件下提供準確的tds濃度測量值。

技術特征：

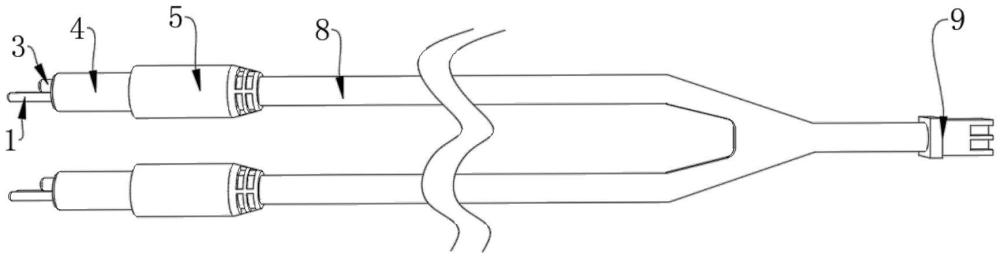

1.具有校正功能的tds傳感器，包括連接器(9)，其特征在于：所述連接器(9)左側均固定連接有線材(8)，所述線材(8)的外部設置在包塑層(5)的內部，所述線材(8)的左端設置在端子(7)的內部，所述端子(7)設置在包塑層(5)的內部，所述端子(7)的內部設置有第一檢測探針(1)，所述端子(7)的內部設置有第二檢測探針(2)，所述端子(7)的內部設置有溫度檢測機構(3)，所述包塑層(5)的內側均設置有保護組件。

2.根據權利要求1所述的具有校正功能的tds傳感器，其特征在于：所述保護組件包括探針包塑(4)，所述探針包塑(4)固定連接在第一檢測探針(1)的外部，所述第二檢測探針(2)的外部固定連接有探針包塑(4)，所述溫度檢測機構(3)的外部固定連接有探針包塑(4)。

3.根據權利要求1所述的具有校正功能的tds傳感器，其特征在于：所述第一檢測探針(1)的外部設置有熱縮套管(6)。

4.根據權利要求1所述的具有校正功能的tds傳感器，其特征在于：所述第二檢測探針(2)的外部設置有熱縮套管(6)。

5.根據權利要求1所述的具有校正功能的tds傳感器，其特征在于：所述溫度檢測機構(3)的外部設置有熱縮套管(6)。

6.根據權利要求3所述的具有校正功能的tds傳感器，其特征在于：所述熱縮套管(6)均設置在包塑層(5)的內部。

7.根據權利要求1所述的具有校正功能的tds傳感器，其特征在于：所述第一檢測探針(1)通過端子(7)與線材(8)的一端固定連接，所述第二檢測探針(2)通過端子(7)與線材(8)的一端固定連接，所述溫度檢測機構(3)通過pcb與線材(8)的一端固定連接。

技術總結
本技術涉及傳感器技術領域，公開了具有校正功能的TDS傳感器，包括連接器，所述連接器左側均固定連接有線材，所述線材的外部設置在在包塑層的內部，所述線材的左端設置在端子的內部，所述端子設置在包塑層的內部，所述端子的內部設置有第一檢測探針，所述端子的內部設置有第二檢測探針，所述端子的內部設置有溫度檢測機構，所述包塑層的內側均設置有保護組件。本技術中，通過兩組TDS傳感器的設置，在同一水樣中測量不同位置的TDS值，通常可以實現校正，增加檢測準確性，通過探針和溫度檢測機構的設置，從而能夠在不同水質條件下提供準確的TDS濃度測量值，提高了實用性。
