本技術涉及房屋質量檢測器具，尤其是涉及一種房屋建筑工程質量檢測輔助裝置。

背景技術：

1、在房屋建造時，一般需要對墻壁進行檢測，防止墻壁中有空鼓的現象，空鼓是由于原砌體和粉灰層中存在空氣引起的，檢測的時候，用空鼓錘或硬物輕敲抹灰層及找平層發出咚咚聲為空鼓，房屋質量中的“空鼓”一般是指房屋的地面、墻面、頂棚裝修層(抹灰或粘貼面磚)與結構層(混凝土或磚墻)之間因粘貼、結合不牢實而出現的空鼓現象，俗稱“兩層皮”。

2、現有的對房屋的空鼓層進行檢測時用空鼓錘進行敲擊，敲擊頻繁導致檢測人員手臂酸疼，尤其是在對房屋的天花板進行檢測時，又要舉著空鼓錘又要進行敲擊，亟需一種對房屋建筑工程質量檢測的輔助裝置。

技術實現思路

1、本實用新型提供一種房屋建筑工程質量檢測輔助裝置，以解決現有技術中的問題。

2、本實用新型所解決的技術問題采用以下技術方案來實現：

3、一種房屋建筑工程質量檢測輔助裝置，包括伸縮握桿，還包括：

4、自動錘擊部，所述自動錘擊部包括固定安裝在所述伸縮握桿上端的基座和可轉動的安裝在所述基座上的錘擊驅動件，所述錘擊驅動件上安裝有空鼓錘件，所述錘擊驅動件帶動空鼓錘件的錘體作往復伸縮運動。

5、在一種具體的實施方案中，所述基座包括l型座板和轉動安裝在所述l型座板上端的軸柱，所述l型座板的上端還螺紋安裝有用于對軸柱進行鎖止的鎖緊螺栓，所述軸柱的一端連接錘擊驅動件。

6、在一種具體的實施方案中，所述錘擊驅動件包括圓殼和安裝在所述圓殼下端的驅動馬達，所述驅動馬達的轉軸伸入圓殼內且在轉軸上固定安裝轉盤，所述轉盤的上端面固定設置有頂片；

7、所述頂片為鰭狀結構。

8、在一種具體的實施方案中，所述空鼓錘件包括固定連接在所述圓殼上端邊緣處的定位導管和活動插接安裝在所述定位導管內的錘柱，所述錘柱的下端伸入所述圓殼內，所述錘柱的上端設置有錘頭；

9、所述錘柱的下端進行倒角處理，所述頂片對錘柱的下端進行上頂；

10、所述錘柱的直徑與所述定位導管的內徑相匹配，所述錘柱的長度大于所述定位導管的長度。

11、在一種具體的實施方案中，所述定位導管上開設有限位槽道。

12、在一種具體的實施方案中，所述錘柱的外側固定連接有限位凸柱，所述限位凸柱插接在所述限位槽道內，所述限位凸柱的下端面固定連接有彈簧，所述彈簧的下端固定連接在所述圓殼的上端面。

13、本實用新型具有的有益效果是：

14、將空鼓錘件安裝在錘擊驅動件上，通過錘擊驅動件帶動空鼓錘件的錘體進行往復的伸縮運動，將自動錘擊部靠近墻體，作往復伸縮運動的錘體對墻體進行敲擊實現檢測的目的，無需人工進行頻繁的敲擊檢測更加的方便且省力，同時將錘擊驅動件可轉動的安裝在基座上，在對房屋的天花板或地面進行空鼓檢測時，轉動調節錘擊驅動件使得空鼓錘件的錘體豎直，方便對天花板進行檢測，在對房屋的側墻體進行空鼓檢測時，轉動調節錘擊驅動件使得空鼓錘件的錘體水平，方便對側墻體進行檢測。

技術特征：

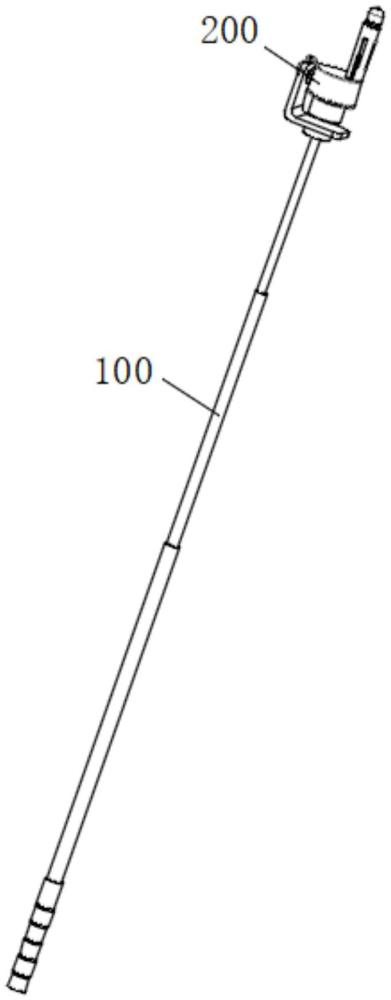

1.一種房屋建筑工程質量檢測輔助裝置，包括伸縮握桿(100)，其特征在于，還包括：

2.根據權利要求1所述的一種房屋建筑工程質量檢測輔助裝置，其特征在于：所述基座(210)包括l型座板(211)和轉動安裝在所述l型座板(211)上端的軸柱(212)，所述l型座板(211)的上端還螺紋安裝有用于對軸柱(212)進行鎖止的鎖緊螺栓(213)，所述軸柱(212)的一端連接錘擊驅動件(220)。

3.根據權利要求2所述的一種房屋建筑工程質量檢測輔助裝置，其特征在于：所述錘擊驅動件(220)包括圓殼(221)和安裝在所述圓殼(221)下端的驅動馬達(222)，所述驅動馬達(222)的轉軸伸入圓殼(221)內且在轉軸上固定安裝轉盤(223)，所述轉盤(223)的上端面固定設置有頂片(224)；

4.根據權利要求3所述的一種房屋建筑工程質量檢測輔助裝置，其特征在于：所述空鼓錘件(230)包括固定連接在所述圓殼(221)上端邊緣處的定位導管(231)和活動插接安裝在所述定位導管(231)內的錘柱(232)，所述錘柱(232)的下端伸入所述圓殼(221)內，所述錘柱(232)的上端設置有錘頭(233)；

5.根據權利要求4所述的一種房屋建筑工程質量檢測輔助裝置，其特征在于：所述定位導管(231)上開設有限位槽道(201)。

6.根據權利要求5所述的一種房屋建筑工程質量檢測輔助裝置，其特征在于：所述錘柱(232)的外側固定連接有限位凸柱(202)，所述限位凸柱(202)插接在所述限位槽道(201)內，所述限位凸柱(202)的下端面固定連接有彈簧(203)，所述彈簧(203)的下端固定連接在所述圓殼(221)的上端面。

技術總結
本技術涉及房屋質量檢測器具技術領域，公開了一種房屋建筑工程質量檢測輔助裝置，包括伸縮握桿，還包括自動錘擊部，將空鼓錘件安裝在錘擊驅動件上，通過錘擊驅動件帶動空鼓錘件的錘體進行往復的伸縮運動，將自動錘擊部靠近墻體，作往復伸縮運動的錘體對墻體進行敲擊實現檢測的目的，無需人工進行頻繁的敲擊檢測更加的方便且省力，同時將錘擊驅動件可轉動的安裝在基座上，在對房屋的天花板或地面進行空鼓檢測時，轉動調節錘擊驅動件使得空鼓錘件的錘體豎直，方便對天花板進行檢測，在對房屋的側墻體進行空鼓檢測時，轉動調節錘擊驅動件使得空鼓錘件的錘體水平，方便對側墻體進行檢測。

技術研發人員：朱磊
受保護的技術使用者：內鄉縣建筑工程服務中心
技術研發日：20240702
技術公布日：2025/4/28
