本技術涉及織物測試設備，特別涉及一種保護性強的紗線耐磨測試儀。

背景技術：

1、在現有的紡織業中，當采購或自我制備紗線后，一般會先對紗線進行檢測，驗紗是紡織廠生產布匹過程中不可或缺的重要程序，以確認紗線是否存在瑕疵、質量等是否符合需求，紗線耐磨測試儀是檢測儀器的一種，現有的沙縣耐磨測試儀在檢測部分強度較好的紗線時，需要用到的砝碼重量較大，當紗線被磨斷時，砝碼掉落可能會對測試儀的安裝臺以及次數傳感器造成損壞，亟待改進。

技術實現思路

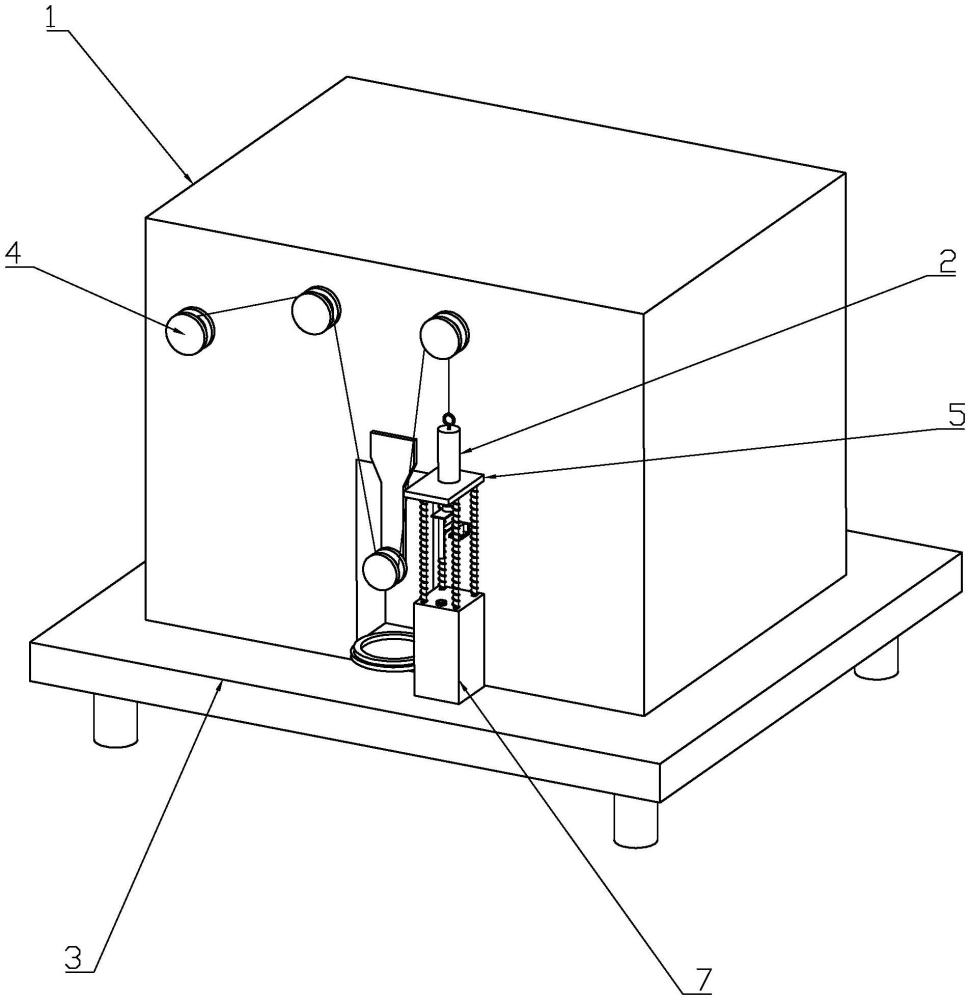

1、本實用新型為了解決上述技術的不足，提供了一種保護性強的紗線耐磨測試儀，紗線耐磨測試儀包括測試儀本體、砝碼和操作臺，所述測試儀本體設置于操作臺上，所述測試儀本體上設有若干安裝輪、砝碼安裝臺和次數傳感器，所述操作臺上設有一保護裝置，所述保護裝置包括緩沖底座、若干滑桿、若干緩沖壓簧以及傳感器保護機構，所述緩沖底座固定設置于操作臺上位于次數傳感器下方的位置處，所述若干滑桿的一端與砝碼安裝臺的底部固定連接，所述緩沖底座上開有與滑桿相匹配的若干緩沖槽孔，所述若干滑桿分別設置于若干緩沖槽孔內，所述若干緩沖壓簧分別套設在若干滑桿上且兩端分別與緩沖底座和砝碼安裝臺接觸，所述砝碼安裝臺通過滑桿和緩沖槽孔的配合與緩沖底座活動連接，所述傳感器保護機構與砝碼可拆卸地連接。

2、采用上述技術方案，通過在操作臺上設置包括緩沖底座、若干滑桿、若干緩沖壓簧以及傳感器保護機構在內的保護裝置，使砝碼安裝臺通過滑桿和緩沖槽孔的配合與緩沖底座活動連接，當重量較大的砝碼因紗線被拉斷而掉落時，砝碼首先落在砝碼安裝臺上，砝碼安裝臺通過滑桿和緩沖壓簧在緩沖槽孔內進行卸力，避免對砝碼安裝臺造成損壞，再通過傳感器保護機構在砝碼安裝臺下降時對傳感器進行保護，保證了實驗的安全性。

3、本實用新型的進一步設置：所述緩沖槽孔內靠近底部的周面上設有若干橡膠減速塊。

4、采用上述技術方案，由于所述緩沖槽孔內靠近底部的周面上設有若干橡膠減速塊，使得可以進一步對砝碼安裝臺的下落進行緩沖和減速減震。

5、本實用新型的進一步設置：所述傳感器保護機構包括安裝卡套、l形延長桿和感應金屬片，所述安裝卡套固定設置于l形延長桿的一端，所述感應金屬片通過扭簧與l形延長桿連接并做旋轉配合。

6、采用上述技術方案，由于所述傳感器保護機構包括安裝卡套、l形延長桿和感應金屬片，所述安裝卡套固定設置于l形延長桿的一端，所述感應金屬片通過扭簧與l形延長桿連接并做旋轉配合，通過將感應金屬片設置在l形延長桿上，可以在砝碼隨著砝碼安裝臺下落時，整體避開傳感器，僅有感應金屬片的一部分與傳感器接觸，再通過扭簧將感應金屬片設置在l形延長桿，使得感應金屬片可以輕輕滑過傳感器的表面，避免與傳感器發生嚴重碰撞，同時保證了紗線未斷時傳感器的正常計數和紗線斷裂時對傳感器的保護。

7、本實用新型的進一步設置：所述緩沖底座上與l形延長桿相對應的位置處還設有一橡膠保護墊。

8、采用上述技術方案，由于所述緩沖底座上與l形延長桿相對應的位置處還設有一橡膠保護墊，使得可以進一步對l形延長桿進行保護。

技術特征：

1.一種保護性強的紗線耐磨測試儀，紗線耐磨測試儀包括測試儀本體、砝碼和操作臺，所述測試儀本體設置于操作臺上，所述測試儀本體上設有若干安裝輪、砝碼安裝臺和次數傳感器，其特征在于：所述操作臺上設有一保護裝置，所述保護裝置包括緩沖底座、若干滑桿、若干緩沖壓簧以及傳感器保護機構，所述緩沖底座固定設置于操作臺上位于次數傳感器下方的位置處，所述若干滑桿的一端與砝碼安裝臺的底部固定連接，所述緩沖底座上開有與滑桿相匹配的若干緩沖槽孔，所述若干滑桿分別設置于若干緩沖槽孔內，所述若干緩沖壓簧分別套設在若干滑桿上且兩端分別與緩沖底座和砝碼安裝臺接觸，所述砝碼安裝臺通過滑桿和緩沖槽孔的配合與緩沖底座活動連接，所述傳感器保護機構與砝碼可拆卸地連接。

2.按照權利要求1所述的一種保護性強的紗線耐磨測試儀，其特征在于：所述緩沖槽孔內靠近底部的周面上設有若干橡膠減速塊。

3.按照權利要求1所述的一種保護性強的紗線耐磨測試儀，其特征在于：所述傳感器保護機構包括安裝卡套、l形延長桿和感應金屬片，所述安裝卡套固定設置于l形延長桿的一端，所述感應金屬片通過扭簧與l形延長桿連接并做旋轉配合。

4.按照權利要求3所述的一種保護性強的紗線耐磨測試儀，其特征在于：所述緩沖底座上與l形延長桿相對應的位置處還設有一橡膠保護墊。

技術總結
本技術提供了一種保護性強的紗線耐磨測試儀，紗線耐磨測試儀包括測試儀本體、砝碼和操作臺，所述測試儀本體設置于操作臺上，所述測試儀本體上設有若干安裝輪、砝碼安裝臺和次數傳感器，所述操作臺上設有一保護裝置，所述保護裝置包括緩沖底座、若干滑桿、若干緩沖壓簧以及傳感器保護機構。

技術研發人員：王國強,邵憲錦,錢程勛,翁海洋,潘偉偉,金淵博
受保護的技術使用者：溫州斟辰儀器有限公司
技術研發日：20240702
技術公布日：2025/4/28
