該技術涉及的一種基于機器視覺技術的帶耳軸缺陷識別裝置，特別是涉及應用于缺陷識別裝置領域的一種基于機器視覺技術的帶耳軸缺陷識別裝置。

背景技術：

1、在工業生產中，耳軸是指產品或零件上突出的、用于連接或安裝的部分。其檢測的功能通常是通過視覺、機械或其他傳感技術，對帶耳軸的產品進行檢測和分析，以識別可能存在的缺陷或問題。例如，它可以檢測耳軸的尺寸、形狀、位置或者是否存在裂紋、破損、變形等問題。檢測裝置可能會使用光學相機、激光測量、x射線、超聲波或其他傳感技術，以確保產品質量和生產效率。

2、中國專利cn107292885a說明書公開了一種基于自動編碼器的產品缺陷分類識別方法，包括：獲取缺陷圖像，同時，稀疏自編碼器采用貪心逐層無監督訓練，不需要大量的樣本，同時，其可以替代圖像預處理、缺陷分割、提取缺陷特征向量等步驟，降低了圖像處理的繁瑣程度，減少了計算量；本發明還公開了一種基于自動編碼器的產品缺陷分類識別裝置，同樣能實現上述技術效果。

3、中國專利cn216847502u說明書公開了一種涂層表面缺陷的檢測裝置，屬于檢測裝置技術領域，其技術方案要點包括底板，通過缺陷識別儀對圖層表面缺陷進行識別，進而使得該裝置同步完成檢測和識別，提高裝置工作效率，最后通過攝像頭對圖層表面缺陷進行拍攝保存影像，使得工作人員可以隨時查看檢測錄像。

4、而現有技術中帶耳軸本體需要在其外側四個方位均設置攝像機構以便達到對于帶耳軸本體的全范圍檢測，然而四個攝像機構的成本投入以及養護維護成本高，因此可以設置一種數量更少但檢測效果仍然保持全范圍的基于機器視覺技術的帶耳軸缺陷識別裝置來解決以上問題。

技術實現思路

1、針對上述現有技術，本實用新型要解決的技術問題是現有技術中帶耳軸本體需要在其外側四個方位均設置攝像機構以便達到對于帶耳軸本體的全范圍檢測，然而四個攝像機構的成本投入以及養護維護成本高。

2、為解決上述問題，本實用新型提供了一種基于機器視覺技術的帶耳軸缺陷識別裝置，包括底座圓板，底座圓板的上端安裝有透明公轉臺面，透明公轉臺面外接有電機，電機位于底座圓板和透明公轉臺面之間位置，透明公轉臺面的上端開設有多個開槽，多個開槽之間呈環狀等距設置，開槽的內端轉動連接有透明檢測內圓盤，透明檢測內圓盤的下端固定連接有連接豎軸，連接豎軸的下端固定連接有配合齒輪，底座圓板的上端固定連接有齒輪條，齒輪條與配合齒輪之間相互配合，底座圓板上設置多個攝像頭機構，多個攝像頭機構分別位于對應透明檢測內圓盤的上下兩側和側面，齒輪條的上端固定連接有側面板，側面板靠近配合齒輪的一端固定連接有海綿條體。

3、在上述基于機器視覺技術的帶耳軸缺陷識別裝置中，本方案令透明檢測內圓盤在開槽內環向轉動，令透明檢測內圓盤上帶耳軸本體的側面位置可環形位移，令其與側邊的攝像區域相互配合，令帶耳軸本體可通過三個攝像機構實現全范圍的檢測效果。

4、作為本申請的進一步改進，海綿條體內填充有潤滑油液，配合齒輪的上端固定連接有多個凸出豎軸。

5、作為本申請的再進一步改進，多個凸出豎軸之間呈環狀等距設置，凸出豎軸的外端固定連接有多個外延擠壓軸。

6、作為本申請的更進一步改進，外延擠壓軸與海綿條體之間相互接觸，潤滑油液與齒輪條和配合齒輪之間相互配合。

7、作為本申請的又一種改進，底座圓板的上端固定連接有配合豎版，配合豎版的前端上下兩側對稱固定連接有電動導向軸。

8、作為本申請的又一種改進的補充，電動導向軸的輸出端固定連接有橫移板，兩個橫移板分別位于透明公轉臺面的上下兩側。

9、作為本申請的又一種改進的補充，兩個橫移板相互靠近的一端均固定連接有擦拭條，擦拭條與透明公轉臺面外壁面相互配合。

10、綜上，本方案在底座圓板上設置齒輪條，齒輪條可在透明檢測內圓盤輸送至齒輪條處時，齒輪條與攝像機構位置相對應，透明檢測內圓盤可通過其下方的配合齒輪與齒輪條接觸嚙合，令透明檢測內圓盤在開槽內環向轉動，令透明檢測內圓盤上帶耳軸本體的側面位置可環形位移，令其與側邊的攝像區域相互配合，令帶耳軸本體可通過三個攝像機構實現全范圍的檢測效果，同時在齒輪條與配合齒輪接觸過程中，還可在齒輪條上設置海綿條體，通過配合齒輪上的凸出豎軸與海綿條體相互擠壓接觸，將海綿條體中浸潤的潤滑油液擠出順勢滴落在配合齒輪與齒輪條之間的嚙合面之間，可令配合齒輪與齒輪條之間連接動作更加順暢，利于保障透明檢測內圓盤的轉動順暢性。

技術特征：

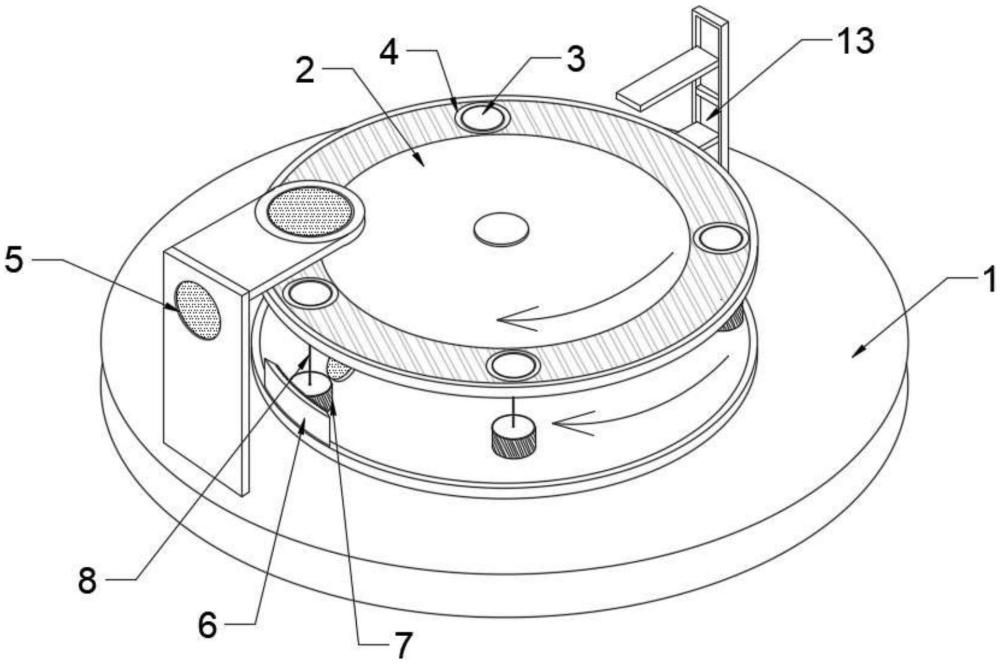

1.一種基于機器視覺技術的帶耳軸缺陷識別裝置，其特征在于：包括底座圓板（1），所述底座圓板（1）的上端安裝有透明公轉臺面（2），所述透明公轉臺面（2）外接有電機，所述電機位于底座圓板（1）和透明公轉臺面（2）之間位置，所述透明公轉臺面（2）的上端開設有多個開槽（4），多個所述開槽（4）之間呈環狀等距設置，所述開槽（4）的內端轉動連接有透明檢測內圓盤（3），所述透明檢測內圓盤（3）的下端固定連接有連接豎軸（8），所述連接豎軸（8）的下端固定連接有配合齒輪（7），所述底座圓板（1）的上端固定連接有齒輪條（6），所述齒輪條（6）與配合齒輪（7）之間相互配合，所述底座圓板（1）上設置多個攝像頭機構（5），多個所述攝像頭機構（5）分別位于對應透明檢測內圓盤（3）的上下兩側和側面，所述齒輪條（6）的上端固定連接有側面板（9），所述側面板（9）靠近配合齒輪（7）的一端固定連接有海綿條體（10）。

2.根據權利要求1所述的一種基于機器視覺技術的帶耳軸缺陷識別裝置，其特征在于：所述海綿條體（10）內填充有潤滑油液，所述配合齒輪（7）的上端固定連接有多個凸出豎軸（11）。

3.根據權利要求2所述的一種基于機器視覺技術的帶耳軸缺陷識別裝置，其特征在于：多個所述凸出豎軸（11）之間呈環狀等距設置，所述凸出豎軸（11）的外端固定連接有多個外延擠壓軸（12）。

4.根據權利要求3所述的一種基于機器視覺技術的帶耳軸缺陷識別裝置，其特征在于：所述外延擠壓軸（12）與海綿條體（10）之間相互接觸，所述潤滑油液與齒輪條（6）和配合齒輪（7）之間相互配合。

5.根據權利要求1所述的一種基于機器視覺技術的帶耳軸缺陷識別裝置，其特征在于：所述底座圓板（1）的上端固定連接有配合豎版（13），所述配合豎版（13）的前端上下兩側對稱固定連接有電動導向軸（14）。

6.根據權利要求5所述的一種基于機器視覺技術的帶耳軸缺陷識別裝置，其特征在于：所述電動導向軸（14）的輸出端固定連接有橫移板（15），兩個所述橫移板（15）分別位于透明公轉臺面（2）的上下兩側。

7.根據權利要求6所述的一種基于機器視覺技術的帶耳軸缺陷識別裝置，其特征在于：兩個所述橫移板（15）相互靠近的一端均固定連接有擦拭條（16），所述擦拭條（16）與透明公轉臺面（2）外壁面相互配合。

技術總結
本技術涉及應用于缺陷識別裝置領域的一種基于機器視覺技術的帶耳軸缺陷識別裝置，包括底座圓板，底座圓板的上端安裝有透明公轉臺面，透明公轉臺面外接有電機，電機位于底座圓板和透明公轉臺面之間位置，透明公轉臺面的上端開設有多個開槽，多個開槽之間呈環狀等距設置，開槽的內端轉動連接有透明檢測內圓盤，透明檢測內圓盤的下端固定連接有連接豎軸，連接豎軸的下端固定連接有配合齒輪，底座圓板的上端固定連接有齒輪條，本方案令透明檢測內圓盤在開槽內環向轉動，令透明檢測內圓盤上帶耳軸本體的側面位置可環形位移，令其與側邊的攝像區域相互配合，令帶耳軸本體可通過三個攝像機構實現全范圍的檢測效果。

技術研發人員：羅學壯
受保護的技術使用者：湖州佳龍精密科技有限公司
技術研發日：20240702
技術公布日：2025/4/28
