本申請涉及水利發電數據監測，尤其涉及水力發電廠調速設備油質在線監測系統。

背景技術：

1、水電站運行期間，調速設備如水輪機組、輔機等設備的正常運行對于電能生產至關重要。

2、實際運行中，水輪機組因潤滑油污染(顆粒度)超標而被迫停機的事情常有發生，而因輔機潤滑原因引起的非停或降出力事件占全年非停事件中的26.7％，這就給發電企業帶來極大的損失。

3、相關技術中，對于調速設備油質監測的方式通常是人工定期收集油質硬件指標例如粘度、水分等參數，然后利用計算機根據粘度、水分等參數的變化情況來判斷或預測調速設備的運行工況和狀態。

4、然而，相關技術中的監測方式采樣周期長、數據量有限、實時信息不足。

技術實現思路

1、為解決或部分解決相關技術中存在的問題，本申請提供一種水力發電廠調速設備油質在線監測系統，能夠解決相關技術中的監測方式采樣周期長、數據量有限、實時信息不足的技術問題。

2、本申請第一方面提供一種水力發電廠調速設備油質在線監測系統，包括：

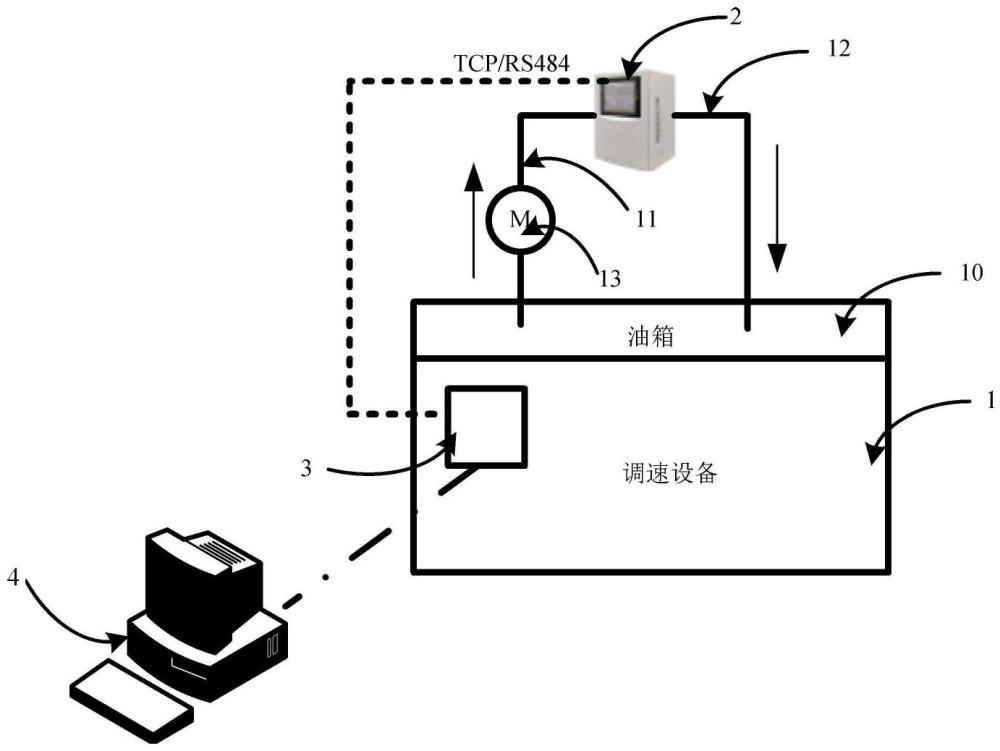

3、在調速設備的系統管路或油箱上設置的一出油導管、一進油導管以及與所述出油導管電連接的電機泵；所述電機泵用于將所述調速設備的系統管路或油箱中的油質從所述出油導管抽出并由所述進油導管回入；

4、前端監測傳感器，設置于所述出油導管和所述進油導管之間，用于實時采集所述油質的油質硬件指標；

5、顯示終端，與所述前端監測傳感器電連接，用于顯示所述油質硬件指標對應的監測數據：

6、數據服務器，與所述顯示終端通信連接，用于接收所述顯示終端發送的油質硬件指標，并根據所述油質硬件指標確定所述調速設備的運行工況和狀態。

7、在一些實施例中，還包括遠程監測模塊，所述遠程監測模塊與所述數據服務器通信連接；所述數據服務器還用于根據設定的油質硬件指標的標準值生成預警信息并發送給所述遠程監測模塊，以使所述遠程監測模塊的顯示裝置顯示所述預警信息。

8、在一些實施例中，所述前端監測傳感器具體包括油液水分監測傳感器、油液品質監測傳感器、油液清潔度傳感器，和/或酸值傳感器。

9、在一些實施例中，所述前端監測傳感器還包括傳感設備磨損度傳感器。

10、在一些實施例中，所述顯示終端與所述數據服務器之間設置有數據網關，所述數據服務器通過所述數據網關與所述顯示終端通信連接。

11、在一些實施例中，所述出油導管與所述前端監測傳感器之間設置有取樣截止閥。

12、在一些實施例中，所述進油導管與所述前端監測傳感器之間設置有回油截止閥。

13、本申請提供的技術方案可以包括以下有益效果：

14、本申請提供的一種水力發電廠調速設備油質在線監測系統，通過在調速設備的系統管路或油箱上設置的一出油導管和一進油導管之間的前端監測傳感器，能夠在設備持續運行的情況下，實時對油質的油質硬件指標進行檢測，從而能夠降低監測的采樣周期時長、提高采集數據量提高監測的時效性，進而可以避免和減少事故的發生。

15、應當理解的是，以上的一般描述和后文的細節描述僅是示例性和解釋性的，并不能限制本申請。

技術特征：

1.一種水力發電廠調速設備油質在線監測系統，其特征在于，包括：

2.根據權利要求1所述的系統，其特征在于，還包括遠程監測模塊，所述遠程監測模塊與所述數據服務器通信連接；所述數據服務器還用于根據設定的油質硬件指標的標準值生成預警信息并發送給所述遠程監測模塊，以使所述遠程監測模塊的顯示裝置顯示所述預警信息。

3.根據權利要求1或2所述的系統，其特征在于，所述前端監測傳感器具體包括油液水分監測傳感器、油液品質監測傳感器、油液清潔度傳感器，和/或酸值傳感器。

4.根據權利要求1或2所述的系統，其特征在于，還包括設備磨損度傳感器，設置于所述調速設備上，與所述顯示終端電連接。

5.根據權利要求1所述的系統，其特征在于，所述顯示終端與所述數據服務器之間設置有數據網關，所述數據服務器通過所述數據網關與所述顯示終端通信連接。

6.根據權利要求1所述的系統，其特征在于，所述出油導管與所述前端監測傳感器之間設置有取樣截止閥。

7.根據權利要求1所述的系統，其特征在于，所述進油導管與所述前端監測傳感器之間設置有回油截止閥。

技術總結
本申請涉及一種水力發電廠調速設備油質在線監測系統，在調速設備的系統管路或油箱上設置的一出油導管、一進油導管以及與所述出油導管電連接的電機泵；所述電機泵用于將所述調速設備的系統管路或油箱中的油質從所述出油導管抽出并由所述進油導管回入；前端監測傳感器，設置于所述出油導管和所述進油導管之間，用于實時采集所述油質的油質硬件指標；顯示終端，與所述前端監測傳感器電連接，用于顯示所述油質硬件指標對應的監測數據：數據服務器，與所述顯示終端通信連接，用于接收所述顯示終端發送的油質硬件指標，并根據所述油質硬件指標確定所述調速設備的運行工況和狀態。能夠在設備持續運行的情況下，實時對油質的油質硬件指標進行檢測，從而能夠降低監測的采樣周期時長、提高采集數據量提高監測的時效性，進而可以避免和減少事故的發生。

技術研發人員：張福林,何云,王星,孫鵬,邵元勝,蔣繼剛
受保護的技術使用者：國家能源集團江西電力有限公司萬安水力發電廠
技術研發日：20240703
技術公布日：2025/4/28
