本技術涉及耐高溫的氣體腐蝕測試裝置，特別涉及一種耐高溫的氣體腐蝕測試裝置。

背景技術：

1、氣體腐蝕試測試裝置適用于對電子及其他產品、零部件及材料進行各種有毒（害）氣體試驗產品暴露于密閉無光照的含有毒（害）氣體濃度的空氣環境中，模擬在有毒（害）氣體惡劣環境條件下對產品、零部件及材料進行質量苛刻的要求與變化的分析。利用多種氣體，在一定的溫度的環境下對材料或產品進行加速腐蝕，重現材料或產品在一定時間范圍內所遭受的破壞程度。

2、現有的耐高溫的氣體腐蝕測試裝置大多為大型設備，且使用的過程中需要檢測多方面的數據，使用后設備內部的清理，以及廢氣與廢液的處理，容易造成人身的傷害以及物品的損壞。

技術實現思路

1、本實用新型的主要目的在于提供一種耐高溫的氣體腐蝕測試裝置，可以有效解決背景技術中的問題。

2、為實現上述目的，本實用新型采取的技術方案為：

3、一種耐高溫的氣體腐蝕測試裝置，包括底座，所述底座的上端安裝有隔熱箱，所述隔熱箱的前端開設有第一觀察窗，所述隔熱箱的內側安裝有加熱箱，所述加熱箱的前端安裝有調溫旋鈕，所述加熱箱的前端安裝有溫度顯示屏，所述底座的上端安裝有氣罐，所述氣罐的上端安裝有第一氣壓表。

4、優選地，所述氣罐的外側固定連接有單向閥，所述單向閥的一端固定連接有進氣管，所述進氣管的外側設置有氣閥，所述進氣管的外側安裝有第二氣壓表，所述進氣管的外側在隔熱箱的內部滑動連接，所述進氣管的外側與加熱箱固定連接。

5、所述加熱箱的前端固定連接有第二觀察窗，所述加熱箱的內側設置有加熱板，所述加熱板的內部開設有多組開槽，所述加熱箱的內部滑動連接有活性炭吸附箱，所述活性炭吸附箱的上端開設有開孔，所述活性炭吸附箱的一側固定連接有把手。

6、所述加熱箱的上端安裝有真空監測表，所述真空監測表在隔熱箱的內部滑動連接，所述加熱箱的上端安裝有氣體狀態監測器，所述氣體狀態監測器在隔熱箱的內部滑動連接。

7、優選地，所述加熱箱的一側安裝有電機，所述加熱箱的內部轉動連接有螺紋桿，所述螺紋桿的一端與電機的輸出軸固定連接，所述螺紋桿的另一端固定連接有固定塊，所述螺紋桿的外側轉動連接有儲水箱，所述儲水箱23的上端與加熱箱4貼合，所述儲水箱的下端安裝有出水管，所述出水管的外側開設有多組噴頭。

8、優選的，所述加熱箱的一側固定連接有抽氣管，所述抽氣管的下端安裝有真空泵，所述真空泵的下端出口與開孔相貼合。

9、與現有技術相比，本實用新型的有益效果是：

10、該耐高溫的氣體腐蝕測試裝置機：通過第一觀察窗與第二觀察窗可以直觀的看到內部的變化，通過螺紋桿、儲水箱與噴頭可以將設備使用對加熱箱內部進行清洗，通過加熱板之間的開槽可以將氣體升溫或冷凝后產生的液體進行下流并儲存至活性炭吸附箱內，并通過活性炭過濾吸附后將污染物的危害降低至最小，通過真空泵可以將內部空氣進行抽出并排至活性炭吸附箱，通過多組氣壓表可以實時觀測到氣壓現狀防止出現意外，通過單向閥可以避免氣體出現回流。

技術特征：

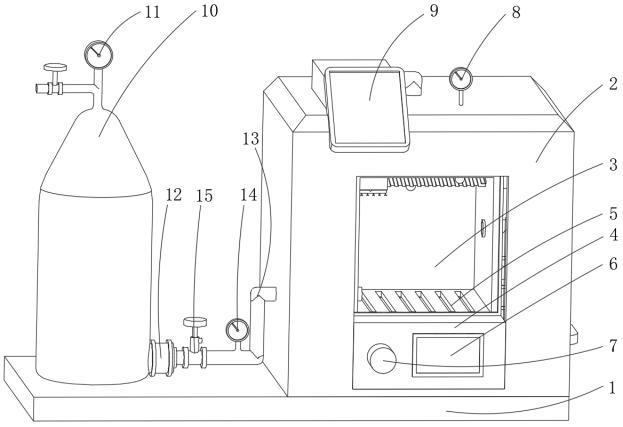

1.一種耐高溫的氣體腐蝕測試裝置，包括底座（1），其特征在于：所述底座（1）的上端安裝有隔熱箱（2），所述隔熱箱（2）的前端開設有第一觀察窗（3），所述隔熱箱（2）的內側安裝有加熱箱（4），所述加熱箱（4）的前端安裝有調溫旋鈕（7），所述加熱箱（4）的前端安裝有溫度顯示屏（6），所述底座（1）的上端安裝有氣罐（10），所述氣罐（10）的上端安裝有第一氣壓表（11）。

2.根據權利要求1所述的一種耐高溫的氣體腐蝕測試裝置，其特征在于：所述氣罐（10）的外側固定連接有單向閥（12），所述單向閥（12）的一端固定連接有進氣管（13），所述進氣管（13）的外側設置有氣閥（15），所述進氣管（13）的外側安裝有第二氣壓表（14），所述進氣管（13）的外側在隔熱箱（2）的內部滑動連接，所述進氣管（13）的外側與加熱箱（4）固定連接。

3.根據權利要求1所述的一種耐高溫的氣體腐蝕測試裝置，其特征在于：所述加熱箱（4）的前端固定連接有第二觀察窗（16），所述加熱箱（4）的內側設置有加熱板（5），所述加熱板（5）的內部開設有多組開槽（26），所述加熱箱（4）的內部滑動連接有活性炭吸附箱（19），所述活性炭吸附箱（19）的上端開設有開孔（27），所述活性炭吸附箱（19）的一側固定連接有把手（28）。

4.根據權利要求1所述的一種耐高溫的氣體腐蝕測試裝置，其特征在于：所述加熱箱（4）的上端安裝有真空監測表（8），所述真空監測表（8）在隔熱箱（2）的內部滑動連接，所述加熱箱（4）的上端安裝有氣體狀態監測器（9），所述氣體狀態監測器（9）在隔熱箱（2）的內部滑動連接。

5.根據權利要求1所述的一種耐高溫的氣體腐蝕測試裝置，其特征在于：所述加熱箱（4）的一側安裝有電機（20），所述加熱箱（4）的內部轉動連接有螺紋桿（22），所述螺紋桿（22）的一端與電機（20）的輸出軸固定連接，所述螺紋桿（22）的另一端固定連接有固定塊（21），所述螺紋桿（22）的外側轉動連接有儲水箱（23），所述儲水箱（23）的上端與加熱箱（4），貼合所述儲水箱（23）的下端安裝有出水管（24），所述出水管（24）的外側開設有多組噴頭（25）。

6.根據權利要求1所述的一種耐高溫的氣體腐蝕測試裝置，其特征在于：所述加熱箱（4）的一側固定連接有抽氣管（17），所述抽氣管（17）的下端安裝有真空泵（18），所述真空泵（18）的下端出口與開孔（27）相貼合。

技術總結
本技術涉及一種耐高溫的氣體腐蝕測試裝置，尤其涉及一種耐高溫的氣體腐蝕測試裝置，一種耐高溫的氣體腐蝕測試裝置，包括底座，所述底座的上端安裝有隔熱箱，所述隔熱箱的前端開設有第一觀察窗，所述隔熱箱的內部安裝有加熱箱，所述加熱箱的前端安裝有調溫旋鈕，所述加熱箱的前端安裝有溫度顯示屏，所述底座的上端安裝有氣罐，所述氣罐的上端安裝有第一氣壓表，設備使用時能夠多方面觀察氣壓，加熱箱內的清潔，以及實驗后的廢氣廢水回收，方便人們的使用。

技術研發人員：尹成彪
受保護的技術使用者：深圳市訊科標準技術服務有限公司
技術研發日：20240703
技術公布日：2025/4/28
