本技術涉及電路板生產，尤其是涉及了一種存儲電路板性能測試用夾具。

背景技術：

1、存儲電路板是一種用于存儲數據的電路板，它通常包括存儲芯片、控制器、接口電路等元件，存儲電路板可以用于各種存儲設備，普遍用于硬盤、固態硬盤、優盤、sd卡內。

2、傳統的存儲電路板性能測試用夾具雖然能夠檢測存儲電路板的性能，但是有些電路板在生產制造的同時會沾染上灰塵，如果不對這些灰塵進行清理，那么存儲電路板性能測試用夾具檢測出來的結果就會存在誤差，就無法確定電路板質量，需要再次進行檢測，也會影響到生產效率。

技術實現思路

1、為了解決背景技術中存在的問題，本實用新型所提供了一種能夠在檢測的同時清理存儲電路板上灰塵的存儲電路板性能測試用夾具。

2、針對現有技術中的問題，本實用新型提供了一種存儲電路板性能測試用夾具，包括工作臺，所述吹灰組件固定安裝在推板的一側中上位置，所述吹灰組件的內部包括第一氣囊、第一彈簧、第一進氣閥、第一出風管以及第二出風管，所述第一氣囊固定安裝在推板的一側中上位置，兩組所述第一彈簧固定安裝在第一氣囊的內部，所述第一進氣閥固定安裝在第一氣囊的一側，所述第一出風管的一端固定連接第一氣囊一側的出氣口，所述第一出風管和第一氣囊的連接處安裝有一組出氣閥，所述第二出風管的一端滑動連接檢測臺的側壁，所述第二出風管和第一出風管之間有一組收縮軟管連接。

3、具體的，所述工作臺上固定安裝有一組抵緊組件，所述抵緊組件的內部包括安裝板、電推桿以及推板，所述安裝板固定連接在工作臺的上端，所述安裝板上固定安裝有一組電推桿，所述電推桿的輸出軸固定連接推板的一側，所述推板的中下位置滑動連接在滑槽內，所述滑槽固定開設在工作臺內，所述工作臺位于安裝板和檢測臺之間。

4、具體的，所述推板的一側中下位置固定安裝有一組散熱組件，所述散熱組件內第二氣囊、連接管、第二進氣閥以及第二彈簧，所述第二氣囊固定安裝在推板一側中下位置，且位于吹灰組件的下方，所述第二氣囊的內部固定安裝有兩組第二彈簧，所述第二氣囊的上端固定安裝有一組第二進氣閥，所述第二氣囊的下端固定連接連接管的一端，所述連接管的另一端固定連接通氣管道的下端，所述通氣管道固定開設在檢測臺的內部，所述通氣管道的上端位于存儲電路板的正下方，所述存儲電路板放置在檢測臺上。

5、具體的，所述存儲電路板的兩側分別貼合一組海綿塊，所述海綿塊固定安裝在抵緊槽的內部，所述檢測臺的上端固定安裝有一組連接板，所述連接板的一側上端固定連接檢測器，所述檢測器和固定塊的上端固定連接，所述固定塊固定安裝在工作臺上，且位于檢測臺的一側。

6、本實用新型的有益效果：

7、(1)本實用新型的一種存儲電路板性能測試用夾具，當存儲電路板放置在檢測位置之后，電推桿會開始帶動推板向前運動，當運動到提前設置的位置之后，第一氣囊的外表面會擠壓住存儲電路板的一側，而存儲電路板的另一側收縮連接軟管進入到第二出風管的內部，最后從出風口處吹出，將存儲電路板上的灰塵吹離，防止其在檢測時影響檢測結果。

技術特征：

1.一種存儲電路板性能測試用夾具，其特征在于：

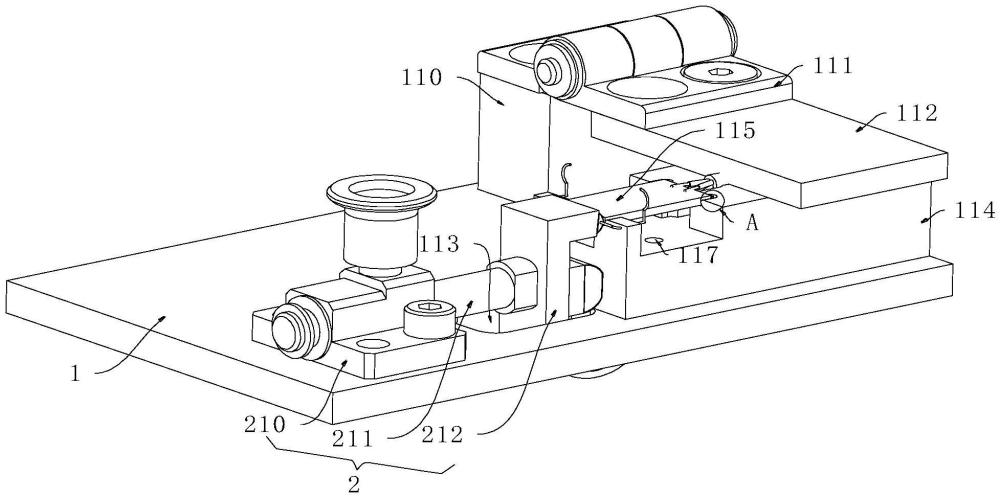

2.根據權利要求1所述的一種存儲電路板性能測試用夾具，其特征在于：所述工作臺(1)上固定安裝有一組抵緊組件(2)，所述抵緊組件(2)的內部包括安裝板(210)、電推桿(211)以及推板(212)，所述安裝板(210)固定連接在工作臺(1)的上端，所述安裝板(210)上固定安裝有一組電推桿(211)，所述電推桿(211)的輸出軸固定連接推板(212)的一側。

3.根據權利要求2所述的一種存儲電路板性能測試用夾具，其特征在于：所述推板(212)的中下位置滑動連接在滑槽(113)內，所述滑槽(113)固定開設在工作臺(1)內，所述工作臺(1)位于安裝板(210)和檢測臺(114)之間。

4.根據權利要求2所述的一種存儲電路板性能測試用夾具，其特征在于：所述推板(212)的一側中下位置固定安裝有一組散熱組件(4)，所述散熱組件(4)內第二氣囊(410)、連接管(411)、第二進氣閥(412)以及第二彈簧(413)，所述第二氣囊(410)固定安裝在推板(212)一側中下位置，且位于吹灰組件(3)的下方。

5.根據權利要求4所述的一種存儲電路板性能測試用夾具，其特征在于：所述第二氣囊(410)的內部固定安裝有兩組第二彈簧(413)，所述第二氣囊(410)的上端固定安裝有一組第二進氣閥(412)，所述第二氣囊(410)的下端固定連接連接管(411)的一端。

6.根據權利要求5所述的一種存儲電路板性能測試用夾具，其特征在于：所述連接管(411)的另一端固定連接通氣管道(117)的下端，所述通氣管道(117)固定開設在檢測臺(114)的內部，所述通氣管道(117)的上端位于存儲電路板(115)的正下方，所述存儲電路板(115)放置在檢測臺(114)上。

7.根據權利要求6所述的一種存儲電路板性能測試用夾具，其特征在于：所述存儲電路板(115)的兩側分別貼合一組海綿塊(118)，所述海綿塊(118)固定安裝在抵緊槽(116)的內部，所述檢測臺(114)的上端固定安裝有一組連接板(112)。

8.根據權利要求7所述的一種存儲電路板性能測試用夾具，其特征在于：所述連接板(112)的一側上端固定連接檢測器(111)，所述檢測器(111)和固定塊(110)的上端固定連接，所述固定塊(110)固定安裝在工作臺(1)上，且位于檢測臺(114)的一側。

技術總結
本技術涉及電路板生產技術領域，公開了一種存儲電路板性能測試用夾具，包括工作臺、吹灰組件、第一氣囊、第一彈簧、第一進氣閥、第一出風管以及第二出風管，本技術當推板運動到提前設置好的位置之后，第一氣囊的的外表面會擠壓住存儲電路板的一側，而存儲電路板的另一側則是抵緊在存儲電路板上，在固定存儲電路板的同時，第一氣囊內部的氣體被擠壓之后會通過第一出風管以及連接軟管進入到第二出風管的內部，最后從出風口處吹出，將存儲電路板上的灰塵吹離，防止其在檢測時影響檢測結果，同時第二氣囊也會和檢測臺側壁相互擠壓，第二氣囊內的氣體會吹向存儲電路板，能夠有效的給存儲電路板散熱，防止其本身溫度過高而影響檢測結果。

技術研發人員：孫曉光,邱正利,熊偉,張林
受保護的技術使用者：昆山義亨科技有限公司
技術研發日：20240703
技術公布日：2025/4/28
