本申請涉及一種高效液相色譜儀流動相添加裝置，尤其涉及一種高效液相色譜儀在進樣過程中添加流動相的裝置，屬于檢測。

背景技術：

1、高效液相色譜法作為化合物的定性/定量分析中，對供試品進行分離測定的常用方法，是一種采用高壓輸液泵將規定的流動相泵入裝有填充劑的色譜柱，對供試品進行分離測定的色譜方法。其中注入的供試品，由流動相帶入色譜柱內，各組分在柱內被分離，并進入檢測器檢測，由積分儀或數據處理系統記錄和處理色譜信號，所采用的設備為高效液相色譜儀。

2、在進行液相色譜的過程中，由于現有的溶劑瓶的容量有限，當檢樣時間過長或檢測樣品過多時，流動相溶劑瓶中流動相不足時需補足流動相。而添加流動相時，一般需暫停測定運行過程，在添加流動相添加完成后需要重新平衡壓力再使用，而平衡的過程耗時過多；由此常常采用不暫停儀器，從溶劑瓶的瓶口緩慢傾倒直接添加流動相，但是直接傾倒時一方面容易產生氣泡導致氣泡進入系統，另一方面由于流動相的沖擊導致濾頭位置發生變化，從而進而引起壓力不穩或者出峰位置漂移。

技術實現思路

1、有鑒于此，本申請提供了一種高效液相色譜儀流動相添加裝置，用以解決上述現有技術中在不暫停儀器，直接傾倒進行流動相的添加時易產生氣泡或濾頭位置發生，從而導致壓力不穩或者出峰位置漂移的問題。具體方案為：

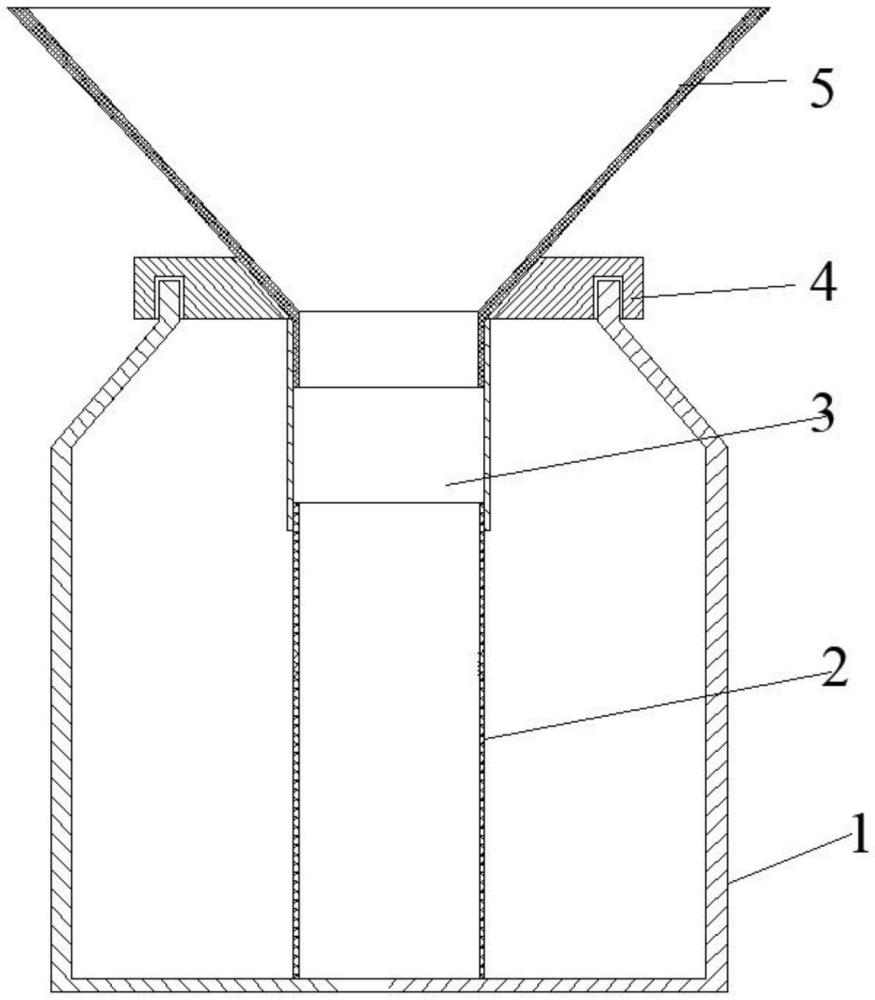

2、一種高效液相色譜儀流動相添加裝置，包括溶劑瓶本體，所述溶劑瓶上分別設置有連接器和流動相添加組件；

3、所述連接器安裝在所述溶劑瓶的瓶口，所述連接器上設置有連接口；

4、所述流動相添加組件包括有機相添加組件和水相添加組件；

5、所述有機相添加組件和水相添加組件單獨交替使用，所述有機相添加組件和水相添加組件的一端分別可拆卸連接在所述連接口，所述有機相添加組件和水相添加組件的另一端分別插入溶劑瓶內位于流動相的液面下。

6、優選的，所述有機相添加組件和水相添加組件分別包括從上到下依次設置的導液器、連接軟管以及輸液管；

7、所述導液器呈錐形漏斗狀，所述導液器的一端位于所述溶劑瓶的瓶口的上方，所述導液器的另一端伸入所述溶劑瓶內，所述導液器可拆卸連接在連接器的連接口處；

8、所述連接軟管的一端連接在所述導液器的出液端，所述連接軟管的另一端與所述輸液管的一端連接；

9、所述輸液管背向所述連接軟管的一端朝向溶劑瓶的瓶底，且與瓶底間隙設置。

10、優選的，所述連接器的整體呈環狀結構；

11、所述連接器的內環的剖面呈上大下小的梯形結構，所述導液器插入所述連接器的內環；

12、所述連接器與溶劑瓶接觸的一側設置有與溶劑瓶的瓶口匹配的卡槽；

13、所述卡槽扣接在所述溶劑瓶的瓶口。

14、優選的，所述輸液管朝向所述溶劑瓶的瓶底的一端與瓶底的間隙小于2mm。

15、優選的，所述導液器為玻璃漏斗或塑料漏斗中的任意一種。

16、優選的，所述連接軟管為硅膠管。

17、優選的，所述輸液管為玻璃管。

18、本申請能產生的有益效果包括：

19、本申請所提供的導液器用以實現流動相添加時液體的引導，使流動相沿著導液器的側壁流動；流動相添加組件包括有機相添加組件和水相添加組件，其中有機相添加組件和水相添加組件的一端分別可拆卸連接在導液器的連接口，另一端分別插入溶劑瓶內位于流動相的液面下，在實現有機相和水相的單獨添加的同時，使流動相添加組件的端部始終保持在流動相液面以下，避免添加液體時產生氣泡，同時流動相添加組件至插入近乎瓶底的位置，避免受到流動相添加時的沖擊力導致濾頭發生位移變化；

20、且使用本裝置不需停止液相檢測操作，可隨時補充流動相，從而避免現有技術中在進行流動相添加時，需要停泵加入流動相，泵重新啟動后需要重新平衡壓力導致耗時過多的問題。

技術特征：

1.一種高效液相色譜儀流動相添加裝置，包括溶劑瓶本體，其特征在于，所述溶劑瓶上分別設置有連接器和流動相添加組件；

2.根據權利要求1所述的一種高效液相色譜儀流動相添加裝置，其特征在于，所述有機相添加組件和水相添加組件分別包括從上到下依次設置的導液器、連接軟管以及輸液管；

3.根據權利要求2所述的一種高效液相色譜儀流動相添加裝置，其特征在于，所述連接器的整體呈環狀結構；

4.根據權利要求2所述的一種高效液相色譜儀流動相添加裝置，其特征在于，所述輸液管朝向所述溶劑瓶的瓶底的一端與瓶底的間隙小于2mm。

5.根據權利要求2所述的一種高效液相色譜儀流動相添加裝置，其特征在于，所述導液器為玻璃漏斗或塑料漏斗中的任意一種。

6.根據權利要求2所述的一種高效液相色譜儀流動相添加裝置，其特征在于，所述連接軟管為硅膠管。

7.根據權利要求2所述的一種高效液相色譜儀流動相添加裝置，其特征在于，所述輸液管為玻璃管。

技術總結
本申請公開了一種高效液相色譜儀流動相添加裝置，包括溶劑瓶，溶劑瓶上分別設置有連接器和流動相添加組件；連接器安裝在所述溶劑瓶的瓶口，連接器上設置有連接口；流動相添加組件包括有機相添加組件和水相添加組件；有機相添加組件和水相添加組件單獨交替使用，有機相添加組件和水相添加組件的一端分別可拆卸連接在連接口，另一端分別插入溶劑瓶內位于流動相的液面下。本申請所提供的導液器實現流動相添加時液體的引導，使流動相沿著導液器的側壁流動，通過流動相添加組件插入溶劑瓶內位于流動相的液面下，從而避免添加液體時產生氣泡。流動相添加組件包括有機相添加組件和水相添加組件實現有機相和水相單獨添加，且無需停止液相檢測操。

技術研發人員：常道瀟,耿小秀,李輝,云棟林,吳倩,楊文婷,方旭元,唐宏偉
受保護的技術使用者：陜西盛德泰林生物安全技術檢測有限公司
技術研發日：20240703
技術公布日：2025/4/28
