本技術涉及檢測工裝，特別是涉及總成位置度檢測工裝。

背景技術：

1、位置度是一個形體的軸線或中心平面允許自身位置變動的范圍﹐即一個形體的軸線或中心平面的實際位置相許變動范圍，是限制被測要素的實際位置對理想位置變動量的指標。位置度公差在評定實際要素位置的正確度，是依據圖樣上給定的理想位置。位置度包括點的位置度、線的位置度和面的位置度。

2、現有的總成位置度在檢測時存在一定的問題，不能對總成裝配體位置進行精準對位監測，往往位置出現偏移，與檢測桿對位不夠精準，影響總成裝配體的位置度檢測，降低了檢測工裝的使用，針對上述問題，我們提出了一種總成位置度檢測工裝進行改進和升級。

技術實現思路

1、本實用新型的目的在于提供總成位置度檢測工裝，以解決上述背景技術中提出的問題。

2、為解決上述問題，提供以下技術方案：

3、設計總成位置度檢測工裝，包括檢測工裝臺，所述檢測工裝臺上端面固定設置有兩個電動滑軌且電動滑軌上端面設置有滑塊，兩個所述滑塊上端面固定設置有固定架，所述固定架內部設置有蝸桿且蝸桿外壁嚙合連接有蝸輪，所述蝸輪中部設置有螺紋桿，所述螺紋桿外壁設置有移動座且移動座上方設置有放置架，所述放置架兩側均設置有連接板，兩個所述連接板內部均設置有螺桿且螺桿一端設置有固定板，所述固定板一側外壁設置有緩沖彈簧且緩沖彈簧一端設置有夾持板。

4、進一步的，所述檢測工裝臺上端面固定連接有定位架且定位架外壁固定設置有控制面板，所述定位架前側外壁固定設置有氣缸且氣缸一端固定安裝有檢測桿。

5、進一步的，所述滑塊滑動連接在電動滑軌上，所述蝸桿一端固定連接有電機且電機安裝在固定架內部，所述蝸桿和蝸輪均轉動安裝在固定架內部。

6、進一步的，所述固定架內部開設有限位槽，所述螺紋桿轉動安裝在限位槽內部且螺紋桿和移動座螺紋連接，所述移動座外壁前后側均設置有限位塊且限位塊滑動連接在限位槽內部。

7、進一步的，所述放置架下端面固定設置有插桿且插桿一端固定連接在移動座上，所述螺桿外壁螺紋連接在連接板內部且螺桿一端固定連接有螺紋旋鈕。

8、進一步的，所述緩沖彈簧數量設置有四個且緩沖彈簧一端和夾持板后側固定連接，所述夾持板中部活動連接在固定板上，所述夾持板外壁固定設置有防滑墊，所述螺桿一端轉動連接在固定板后側。

9、與現有技術相比，本實用新型的有益效果在于：

10、1、本實用新型裝置內設置電機、蝸桿、蝸輪、螺紋桿、移動座、滑塊、放置架、滑塊、電動滑軌等構件，通過驅動滑塊上的固定架在電動滑軌上滑動，驅動電機帶動蝸桿嚙合蝸輪進行轉動，使其蝸輪帶動螺紋桿外壁上的移動座進行移動，此時移動座利用限位塊在限位槽內部穩定移動的同時，帶動放置架上的總成工件移動到與檢測桿對位，有利于對總成位置度進行精準調節與檢測桿精準對位，提高檢測精度，結構簡單。

11、2、本實用新型裝置內設置螺紋旋鈕、螺桿、連接板、固定板、緩沖彈簧、夾持板等構件，通過轉動兩側螺紋旋鈕帶動螺桿在連接板內部轉動，使其螺桿帶動固定板上的夾持板對總成工件進行夾持固定，利用緩沖彈簧對其夾持時進行保護，利用防滑墊對總成工件夾持時相對緊固防止偏移，有利于對總成位置進行夾持固定，便于對其進行檢測。

12、參照后文的說明和附圖，詳細公開了本實用新型的特定實施方式，指明了本實用新型的原理可以被采用的方式。應該理解，本實用新型的實施方式在范圍上并不因而受到限制。在所附權利要求的精神和條款的范圍內，本實用新型的實施方式包括許多改變、修改和等同。

技術特征：

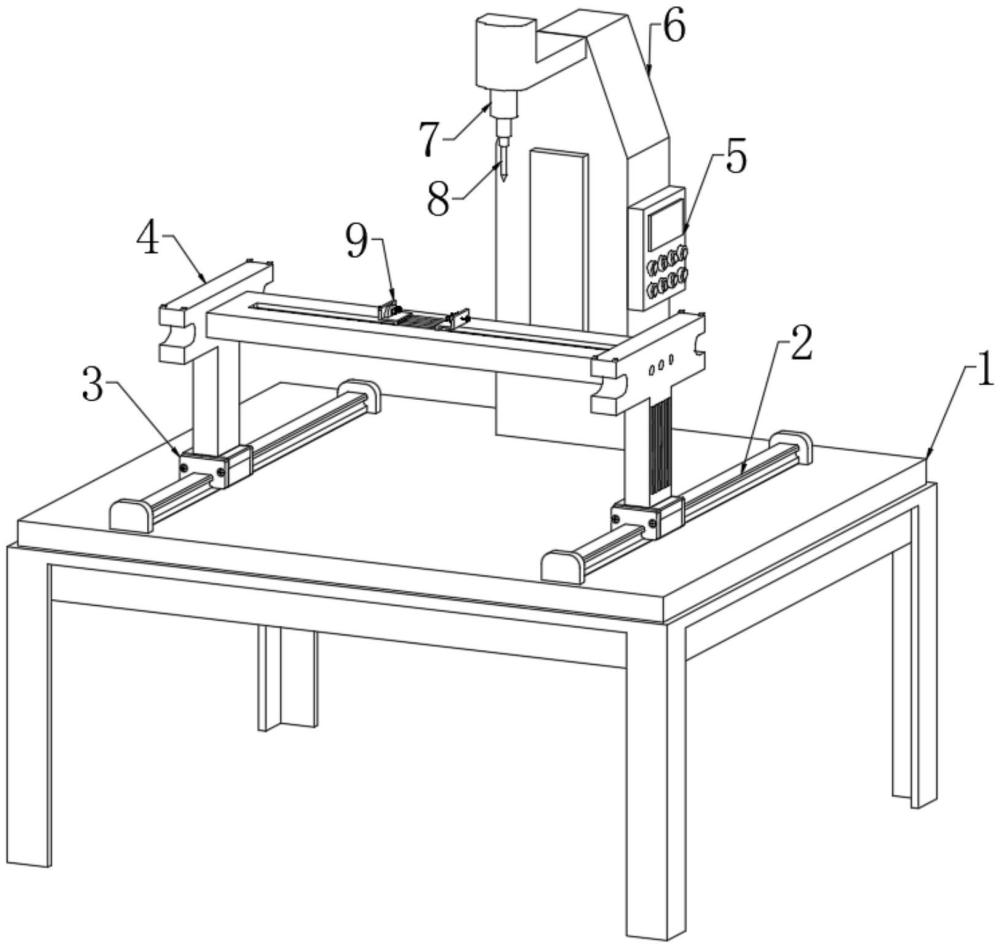

1.總成位置度檢測工裝，其特征在于，包括檢測工裝臺(1)，所述檢測工裝臺(1)上端面固定設置有兩個電動滑軌(2)且電動滑軌(2)上端面設置有滑塊(3)，兩個所述滑塊(3)上端面固定設置有固定架(4)，所述固定架(4)內部設置有蝸桿(11)且蝸桿(11)外壁嚙合連接有蝸輪(12)，所述蝸輪(12)中部設置有螺紋桿(13)，所述螺紋桿(13)外壁設置有移動座(14)且移動座(14)上方設置有放置架(9)，所述放置架(9)兩側均設置有連接板(92)，兩個所述連接板(92)內部均設置有螺桿(94)且螺桿(94)一端設置有固定板(95)，所述固定板(95)一側外壁設置有緩沖彈簧(96)且緩沖彈簧(96)一端設置有夾持板(97)。

2.根據權利要求1所述的總成位置度檢測工裝，其特征在于，所述檢測工裝臺(1)上端面固定連接有定位架(6)且定位架(6)外壁固定設置有控制面板(5)，所述定位架(6)前側外壁固定設置有氣缸(7)且氣缸(7)一端固定安裝有檢測桿(8)。

3.根據權利要求1所述的總成位置度檢測工裝，其特征在于，所述滑塊(3)滑動連接在電動滑軌(2)上，所述蝸桿(11)一端固定連接有電機(10)且電機(10)安裝在固定架(4)內部，所述蝸桿(11)和蝸輪(12)均轉動安裝在固定架(4)內部。

4.根據權利要求1所述的總成位置度檢測工裝，其特征在于，所述固定架(4)內部開設有限位槽(16)，所述螺紋桿(13)轉動安裝在限位槽(16)內部且螺紋桿(13)和移動座(14)螺紋連接，所述移動座(14)外壁前后側均設置有限位塊(15)且限位塊(15)滑動連接在限位槽(16)內部。

5.根據權利要求1所述的總成位置度檢測工裝，其特征在于，所述放置架(9)下端面固定設置有插桿(91)且插桿(91)一端固定連接在移動座(14)上，所述螺桿(94)外壁螺紋連接在連接板(92)內部且螺桿(94)一端固定連接有螺紋旋鈕(93)。

6.根據權利要求1所述的總成位置度檢測工裝，其特征在于，所述緩沖彈簧(96)數量設置有四個且緩沖彈簧(96)一端和夾持板(97)后側固定連接，所述夾持板(97)中部活動連接在固定板(95)上，所述夾持板(97)外壁固定設置有防滑墊(98)，所述螺桿(94)一端轉動連接在固定板(95)后側。

技術總結
本技術公開了總成位置度檢測工裝，包括檢測工裝臺，所述檢測工裝臺上端面固定設置有兩個電動滑軌且電動滑軌上端面設置有滑塊，兩個所述滑塊上端面固定設置有固定架，所述固定架內部設置有蝸桿且蝸桿外壁嚙合連接有蝸輪，所述蝸輪中部設置有螺紋桿，所述螺紋桿外壁設置有移動座且移動座上方設置有放置架，所述放置架兩側均設置有連接板，兩個所述連接板內部均設置有螺桿且螺桿一端設置有固定板，所述固定板一側外壁設置有緩沖彈簧且緩沖彈簧一端設置有夾持板，能夠實現對總成位置度進行精準調節對位檢測以及對總成進行夾持固定便于檢測，具有實用性。
