本技術涉及香精液體取樣，具體為一種香精液體檢測抽取裝置。

背景技術：

1、香精是一種由人工調配出來的含有兩種以上乃至幾十種香料，具有一定香氣的混合物，香精行業是國民經濟中科技含量高、配套性強、與其他行業關聯度高的行業，其產品廣泛應用于食品、醫藥、日用等加香產品中。

2、香精液體在生產加工的過程中，需要對成品進行抽樣，以便后續對其進行折光指數、相對密度、酸值、揮發剩余物等物理指標的檢測，以驗證所添香精液體是否具有穩定的質量，能否滿足生產需求，在對香精液體抽樣時，需要對不同深度的香精進行抽樣，以保證檢測結果的準確性，現有的抽樣裝置結構簡單，不便于同時對不同深度的香精液體進行抽樣，而且在一次抽樣后，需要對裝置進行清洗在進行抽樣，降低了抽樣的效率。

技術實現思路

1、本實用新型提供了一種香精液體檢測抽取裝置，以解決背景技術中的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種香精液體檢測抽取裝置，包括盒體，所述盒體的內部形成有活動腔，所述盒體的底部均勻的開設有與活動腔連通的導液孔，所述盒體的底部設有與導液孔配合連接的收集瓶，所述盒體上設有內腔與導液孔連通的取樣管，位于所述盒體底部的取樣管長度不一，所述導液孔內位于其與取樣管連接處的下方安裝有單向閥，所述活動腔內可升降的連接有升降板，所述升降板的底部安裝有底部開口并遮罩導液孔頂部的橡膠軟套，所述橡膠軟套可在升降板的升降過程中發生形變。

3、進一步的，所述盒體的頂部安裝有固定筒，所述固定筒的頂部開設有通孔，所述固定筒的內腔可升降的連接有端部貫穿通孔的按壓筒，所述按壓筒的底內壁固定連接有活動貫穿盒體并伸入到活動腔內與升降板連接的按壓桿。

4、進一步的，所述按壓筒的底端一體連接有直徑大于通孔并被按壓桿穿過的限位套，所述限位套通過彈簧連接盒體的底內壁。

5、進一步的，所述收集瓶的頂部設有具有外螺紋的連接頭，所述盒體的底部固定設有與導液孔內腔連通的連接管，所述連接管的內壁形成有與連接頭外螺紋相配合的內螺紋。

6、進一步的，所述取樣管呈l形。

7、進一步的，所述取樣管上設有閥門。

8、與現有技術相比，本實用新型提供了一種香精液體檢測抽取裝置，具備以下有益效果：該香精液體檢測抽取裝置，通過在盒體的底部設置多個長度不一的取樣管，在升降板于活動腔內升降的過程且橡膠軟套發生形變的過程中，多個取樣管能夠吸取不同深度的香精液體，以便后續的檢測。

技術特征：

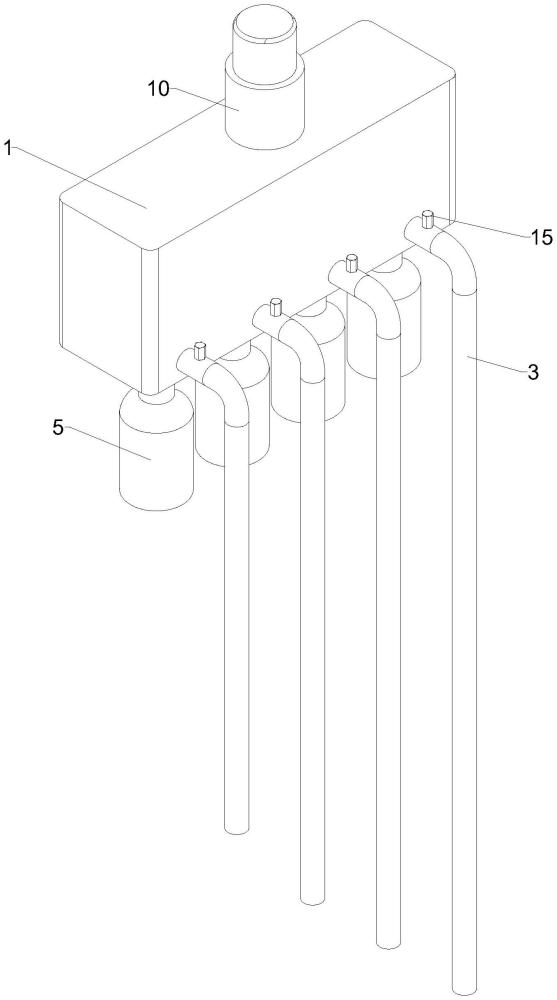

1.一種香精液體檢測抽取裝置，包括盒體(1)，其特征在于：所述盒體(1)的內部形成有活動腔(7)，所述盒體(1)的底部均勻的開設有與活動腔(7)連通的導液孔(2)，所述盒體(1)的底部設有與導液孔(2)配合連接的收集瓶(5)，所述盒體(1)上設有內腔與導液孔(2)連通的取樣管(3)，位于所述盒體(1)底部的取樣管(3)長度不一，所述導液孔(2)內位于其與取樣管(3)連接處的下方安裝有單向閥(6)，所述活動腔(7)內可升降的連接有升降板(8)，所述升降板(8)的底部安裝有底部開口并遮罩導液孔(2)頂部的橡膠軟套(9)，所述橡膠軟套(9)可在升降板(8)的升降過程中發生形變。

2.根據權利要求1所述的一種香精液體檢測抽取裝置，其特征在于：所述盒體(1)的頂部安裝有固定筒(10)，所述固定筒(10)的頂部開設有通孔，所述固定筒(10)的內腔可升降的連接有端部貫穿通孔的按壓筒(11)，所述按壓筒(11)的底內壁固定連接有活動貫穿盒體(1)并伸入到活動腔(7)內與升降板(8)連接的按壓桿(13)。

3.根據權利要求2所述的一種香精液體檢測抽取裝置，其特征在于：所述按壓筒(11)的底端一體連接有直徑大于通孔并被按壓桿(13)穿過的限位套(12)，所述限位套(12)通過彈簧(14)連接盒體(1)的底內壁。

4.根據權利要求1所述的一種香精液體檢測抽取裝置，其特征在于：所述收集瓶(5)的頂部設有具有外螺紋的連接頭(16)，所述盒體(1)的底部固定設有與導液孔(2)內腔連通的連接管(4)，所述連接管(4)的內壁形成有與連接頭(16)外螺紋相配合的內螺紋。

5.根據權利要求1所述的一種香精液體檢測抽取裝置，其特征在于：所述取樣管(3)呈l形。

6.根據權利要求1所述的一種香精液體檢測抽取裝置，其特征在于：所述取樣管(3)上設有閥門(15)。

技術總結
本技術公開了一種香精液體檢測抽取裝置，涉及香精液體取樣技術領域。包括盒體，盒體的內部形成有活動腔，盒體的底部均勻的開設有與活動腔連通的導液孔，盒體的底部設有與導液孔配合連接的收集瓶，盒體上設有內腔與導液孔連通的取樣管，位于盒體底部的取樣管長度不一，導液孔內位于其與取樣管連接處的下方安裝有單向閥，活動腔內可升降的連接有升降板，升降板的底部安裝有底部開口并遮罩導液孔頂部的橡膠軟套，橡膠軟套可在升降板的升降過程中發生形變。該香精液體檢測抽取裝置，通過在盒體的底部設置多個長度不一的取樣管，能夠吸取不同深度的香精液體，以便后續的檢測。

技術研發人員：楊祿,岑靚祎,鄔奕,朱全,胡永生
受保護的技術使用者：寧波芬暢凝科香精香料有限公司
技術研發日：20240703
技術公布日：2025/4/28
