本技術涉及軟鏡測試，尤其涉及一種測試軟性接觸鏡物理尺寸的夾具。

背景技術：

1、隨著軟性親水接觸鏡的應用范圍的不斷擴展、佩戴者的激增，國內患者對軟性接觸鏡的需求也與日俱增。軟性的高含水量決定了其在空氣中易于快速失水，形狀變形，因此，軟鏡一般測試環境為液體。現有技術中的夾具為載片狀，通常將軟鏡放置在溶液中利用影像儀拍攝軟鏡側面來提取夾具與軟鏡接觸鏡接觸面位置與軟鏡側視最高點間距離。如圖4所示，為現有技術中方形快速夾具的結構示意圖。此夾具外形貼合測試槽，中間鏤空，下方有載板放置軟性接觸鏡，四個側面均為鏤空設計，以方便測試軟鏡物理尺寸數據。但其測試不夠精準，存在誤差。

2、軟性接觸鏡的物理尺寸測試及其準確性非常重要，相較于傳統溶液中的測試，方形快速夾具的邊緣與軟性接觸鏡的中心軸線很難相切于同一平面，會導致變焦攝像頭很難同時拍清夾具上表面與軟鏡頂點，從而致使物理尺寸測試產生誤差。另外，軟性接觸鏡置于待測溶液中易發生位置浮動，對于多次測試試驗來說存在不穩定因素，容易產生偏差。因此，急需開發一種測試軟性接觸鏡物理尺寸的夾具以解決上述技術問題。

3、有鑒于此，特提出本實用新型。

技術實現思路

1、本實用新型的目的是提供一種測試軟性接觸鏡物理尺寸的夾具，能夠在不破壞軟鏡的情況下對快速夾具上表面和軟鏡頂點同時拍攝，精確測量軟鏡數據，并且能夠?qū)θ芤褐械能涚R進行位置定位，避免多次測量位置不一致導致的誤差，提高測試準確性，具有廣闊的應用前景，有利于推廣應用。

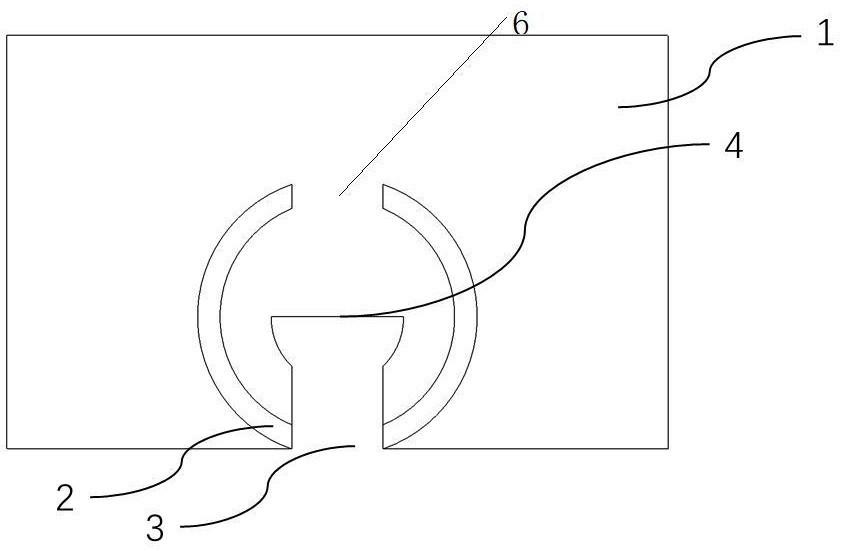

2、為了實現上述目的，本實用新型提供的一種測試軟性接觸鏡物理尺寸的夾具，包括載板，所述載板上設有定位凸起，所述定位凸起呈環形，與載板的一邊相切，所述定位凸起的內部用于放置待測軟鏡，以框住待測軟鏡移動方向，防止待測軟鏡移動，所述定位凸起與載板相切處向定位凸起內側延伸開設有豁口，豁口最內側為與載板相垂直的平面，所述平面與定位凸起的中心線相重合，測試時，豁口最內側平面與待測軟鏡的軸線可聚焦在同一平面。

3、優選地，所述豁口外端呈矩形向定位凸起中心處延伸呈碗狀。

4、優選地，所述豁口對側的定位凸起上設有缺口。此缺口利于待測軟鏡的取出，此位置相對于軟鏡放置的位置為非光學區位置，可于此缺口處用鑷子進行軟鏡夾取。另外，此夾具可圍繞中心軸線旋轉180°后測試，此時此缺口可為觀察軟鏡邊緣提供便捷。

5、優選地，所述定位凸起的內直徑與待測軟鏡的直徑相匹配。

6、優選地，所示載板呈矩形。

7、優選地，所述夾具為軸對稱圖形。

8、優選地，所述載板的形狀和尺寸與人工晶狀體影像儀的測試槽相匹配。

9、本實用新型提供的一種測試軟性接觸鏡物理尺寸的夾具，具有如下有益效果。

10、1．本實用新型增加了定位凸起這一定位結構，對待測軟鏡進行位置定位，能夠有效提升多樣品、多次測試的準確性。

11、2．本實用新型具有側邊豁口設計，且豁口最內側平面與待測軟鏡的軸線可聚焦在同一平面，可以同時拍攝夾具上表面和軟鏡頂點，精確測量軟鏡尺寸，提高了測試準確性。

技術特征：

1.一種測試軟性接觸鏡物理尺寸的夾具，其特征在于，包括載板，所述載板上設有定位凸起，所述定位凸起呈環形，與載板的一邊相切，所述定位凸起的內部用于放置待測軟鏡，所述定位凸起與載板相切處向定位凸起內側延伸開設有豁口，豁口最內側為與載板相垂直的平面，所述平面與定位凸起的中心線相重合，測試時，豁口最內側平面與待測軟鏡的軸線可聚焦在同一平面。

2.根據權利要求1所述的一種測試軟性接觸鏡物理尺寸的夾具，其特征在于，所述豁口外端呈矩形向定位凸起中心處延伸呈碗狀。

3.根據權利要求2所述的一種測試軟性接觸鏡物理尺寸的夾具，其特征在于，所述豁口對側的定位凸起上設有缺口。

4.根據權利要求3所述的一種測試軟性接觸鏡物理尺寸的夾具，其特征在于，所述定位凸起的內直徑與待測軟鏡的直徑相匹配。

5.根據權利要求4所述的一種測試軟性接觸鏡物理尺寸的夾具，其特征在于，所示載板呈矩形。

6.根據權利要求5所述的一種測試軟性接觸鏡物理尺寸的夾具，其特征在于，所述夾具為軸對稱圖形。

7.根據權利要求6所述的一種測試軟性接觸鏡物理尺寸的夾具，其特征在于，所述載板的形狀和尺寸與人工晶狀體影像儀的測試槽相匹配。

技術總結
本技術公開了一種測試軟性接觸鏡物理尺寸的夾具，包括載板，所述載板上設有定位凸起，所述定位凸起呈環形，與載板的一邊相切，所述定位凸起的內部用于放置待測軟鏡，所述定位凸起與載板相切處向定位凸起內側延伸開設有豁口，豁口最內側為與載板相垂直的平面，所述平面與定位凸起的中心線相重合，測試時，豁口最內側平面與待測軟鏡的軸線可聚焦在同一平面，所述豁口對側的定位凸起上設有缺口，本技術能夠在不破壞軟鏡的情況下對快速夾具上表面和軟鏡頂點同時拍攝，精確測量軟鏡數據，并且能夠?qū)θ芤褐械能涚R進行位置定位，避免多次測量位置不一致導致的誤差，提高測試準確性，具有廣闊的應用前景，有利于推廣應用。

技術研發人員：朱曉梅,趙紫微,王明坤,梁洪瑞
受保護的技術使用者：天津世紀康泰生物醫學工程有限公司
技術研發日：20240716
技術公布日：2025/4/28
