本技術涉及水泥制品強度檢測，具體為一種具有保護功能的強度檢測裝置。

背景技術：

1、水泥制品作為現代建筑必不可少的材料，被廣泛應用于各種建筑類型中，為了保證建筑的安全性，需要對混凝土強度進行檢測，以保證滿足一定的結構支撐。

2、目前，在對水泥制品強度檢測時，需要將水泥制品預先制成立方體結構，再對水泥制品進行擠壓來檢測其強度，但是目前市面上大多數的水泥制品強度檢測裝置通常只能起到檢測的效果，缺少能夠對水泥制品進行保護的裝置，擠壓檢測過程中可能會導致碎掉的水泥塊飛濺出去，容易誤傷周圍工作人員，存在安全隱患。

技術實現思路

1、本實用新型的目的在于提供一種具有保護功能的強度檢測裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種具有保護功能的強度檢測裝置，包括底座，所述底座的頂部固定安裝有立柱，所述立柱的頂部固定安裝有頂板，所述頂板的頂部固定安裝有液壓缸，所述液壓缸的活塞端固定安裝有壓塊，所述底座的頂部放置有水泥方塊，所述底座的內壁開設有斜槽，所述底座上設置有防止碎塊飛濺的防護機構，通過設置防護機構可以對壓碎蹦出的水泥碎塊進行阻擋，避免水泥碎塊飛濺誤傷工作人員，所述底座上設置有定位水泥方塊的定位機構，通過設置定位機構可以對水泥方塊進行定位，提高水泥方塊檢測時的穩定性，所述防護機構包括：

3、防護罩，所述防護罩滑動連接在底座的外壁，所述防護罩上開設有限位槽，通過設置防護罩可以對壓碎蹦出的水泥碎塊進行阻擋，避免水泥碎塊飛濺誤傷工作人員；

4、擺桿，所述擺桿的中部位置鉸接在底座的外壁，所述擺桿與底座的鉸接處設置有扭簧，所述擺桿的一端固定安裝有限位桿，所述限位桿的外壁貼合在限位槽的內壁，所述擺桿的另一端鉸接有踏板，通過設置擺桿可以帶動限位桿以扭簧為圓心進行轉動。

5、優選的，所述定位機構包括滑桿，所述滑桿滑動連接在斜槽的內壁，通過設置滑桿配合斜槽可以帶動定位桿與定位塊逐漸靠近水泥方塊。

6、優選的，所述滑桿的內壁滑動連接有定位桿，且所述定位桿貫穿滑桿。

7、優選的，所述定位桿的一端固定安裝有定位塊，所述定位桿的另一端貫穿防護罩固定安裝有側板，利用定位桿配合定位塊可以對水泥方塊進行定位。

8、優選的，所述側板的側壁固定安裝有彈簧，所述彈簧遠離側板的一端固定安裝在滑桿的側壁。

9、優選的，所述定位桿與防護罩的貫穿處貼合。

10、與現有技術相比，本實用新型提供了一種具有保護功能的強度檢測裝置，具備以下有益效果：

11、1、該具有保護功能的強度檢測裝置，通過腳踩踏板可以帶動擺桿轉動，與此同時配合限位桿與限位槽可以使防護罩在底座的外壁向上滑動并凸出底座的頂部，此時利用凸出的防護罩可以對壓碎蹦出的水泥碎塊進行阻擋，避免水泥碎塊飛濺誤傷工作人員。

12、2、該具有保護功能的強度檢測裝置，通過防護罩向上滑動同時配合定位桿，可以帶動滑桿在斜槽的內壁向上滑動并逐漸靠近水泥方塊，與此同時配合定位桿、定位塊、側板、彈簧可以對水泥方塊進行夾持，避免在擠壓檢測的過程中發生位移，提高水泥方塊檢測時的穩定性。

技術特征：

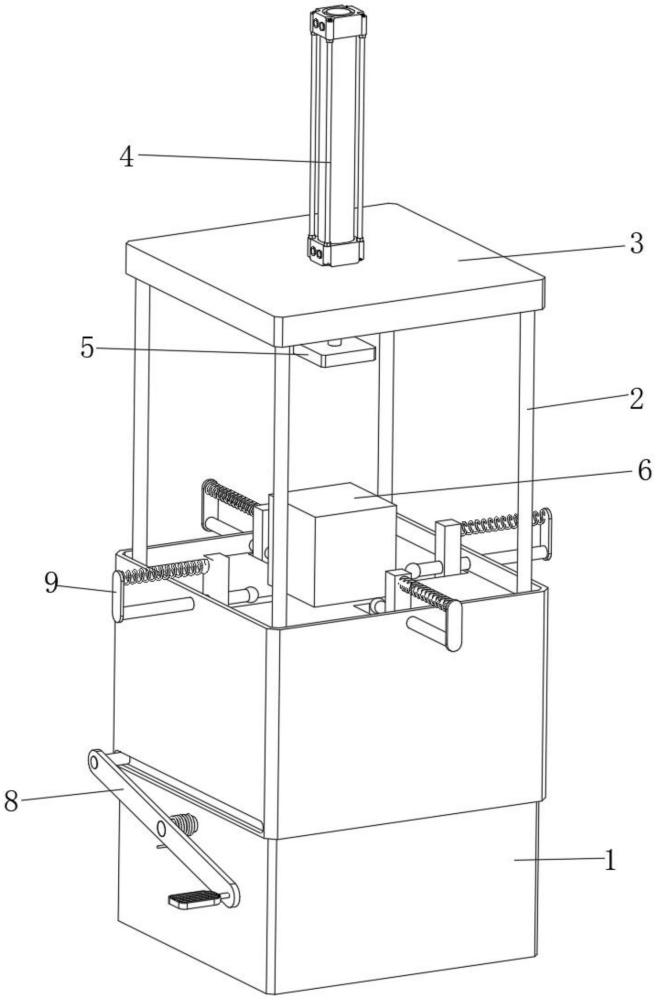

1.一種具有保護功能的強度檢測裝置，包括底座(1)，其特征在于：所述底座(1)的頂部固定安裝有立柱(2)，所述立柱(2)的頂部固定安裝有頂板(3)，所述頂板(3)的頂部固定安裝有液壓缸(4)，所述液壓缸(4)的活塞端固定安裝有壓塊(5)，所述底座(1)的頂部放置有水泥方塊(6)，所述底座(1)的內壁開設有斜槽(7)，所述底座(1)上設置有防止碎塊飛濺的防護機構(8)，所述底座(1)上設置有定位水泥方塊(6)的定位機構(9)，所述防護機構(8)包括：

2.根據權利要求1所述的一種具有保護功能的強度檢測裝置，其特征在于：所述定位機構(9)包括滑桿(91)，所述滑桿(91)滑動連接在斜槽(7)的內壁。

3.根據權利要求2所述的一種具有保護功能的強度檢測裝置，其特征在于：所述滑桿(91)的內壁滑動連接有定位桿(92)，且所述定位桿(92)貫穿滑桿(91)。

4.根據權利要求3所述的一種具有保護功能的強度檢測裝置，其特征在于：所述定位桿(92)的一端固定安裝有定位塊(93)，所述定位桿(92)的另一端貫穿防護罩(81)固定安裝有側板(94)。

5.根據權利要求4所述的一種具有保護功能的強度檢測裝置，其特征在于：所述側板(94)的側壁固定安裝有彈簧(95)，所述彈簧(95)遠離側板(94)的一端固定安裝在滑桿(91)的側壁。

6.根據權利要求4所述的一種具有保護功能的強度檢測裝置，其特征在于：所述定位桿(92)與防護罩(81)的貫穿處貼合。

技術總結
本技術涉及水泥制品強度檢測技術領域，且公開了一種具有保護功能的強度檢測裝置，該具有保護功能的強度檢測裝置，包括底座，所述底座的頂部固定安裝有立柱，所述立柱的頂部固定安裝有頂板，所述頂板的頂部固定安裝有液壓缸，所述液壓缸的活塞端固定安裝有壓塊，所述底座的頂部放置有水泥方塊，所述底座的內壁開設有斜槽，所述底座上設置有防止碎塊飛濺的防護機構，該具有保護功能的強度檢測裝置，通過腳踩踏板可以帶動擺桿轉動，與此同時配合限位桿與限位槽可以使防護罩在底座的外壁向上滑動并凸出底座的頂部，此時利用凸出的防護罩可以對壓碎蹦出的水泥碎塊進行阻擋，避免水泥碎塊飛濺誤傷工作人員。

技術研發人員：黃建保,姚偉強,肖素芳
受保護的技術使用者：吉安永利商品混凝土有限公司
技術研發日：20240718
技術公布日：2025/4/28
