本技術涉及球型鋼網架結構，尤其涉及一種鋼結構焊接球的球徑測量用工裝。

背景技術：

1、在鋼結構工程中，球型網架是一種常見的結構形式，廣泛應用于各種建筑和設施中，如體育場館、會展中心等。焊接球網架的球徑大小規格往往是廠家在球體上噴字進行區分和確認，在運輸和現場卸車堆放中往往噴字規格會被磕碰模糊，或者掉漆無法確認，有的球體甚至并未對其噴字標出規格。在現場監理驗收和安裝過程尋找適當規格的球體往往費時費力，一旦錯誤影響鋼結構整體承載能力和穩定性。因此，對網架的球徑大小進行精確測量是保證結構安全性和穩定性的重要手段之一。

技術實現思路

1、本實用新型所要解決的技術問題是克服現有技術中存在的不足，提供一種鋼結構焊接球的球徑測量用工裝，本專利操作簡單、便捷，推廣價值大。

2、本實用新型是通過以下技術方案予以實現：

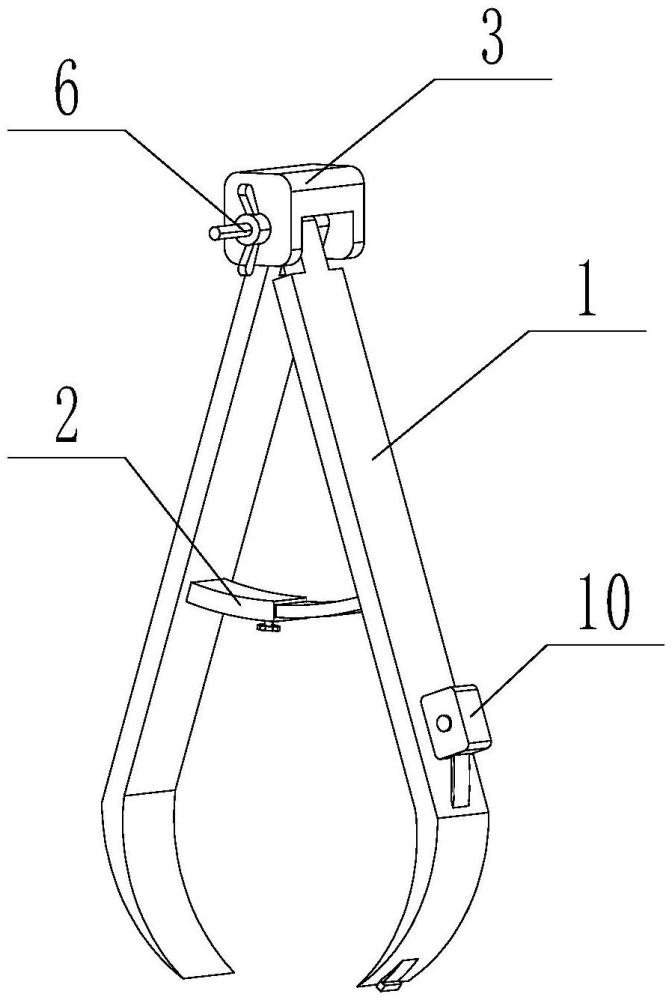

3、一種鋼結構焊接球的球徑測量用工裝，包括兩組對稱設置的卡爪機構和定位機構，兩組卡爪機構的上端通過連接座鉸接連接，兩組卡爪機構的下端抵住焊接球的球徑兩端，所述定位機構是圓弧形結構，所述定位機構的圓心與所述連接座的中心相重合，所述定位機構包括插接滑動連接的圓弧滑套和圓弧滑桿，所述圓弧滑套和圓弧滑桿的一端與卡爪機構的內側固定連接，所述圓弧滑套和圓弧滑桿的另一端插接連接。

4、可以看出，上述技術方案中，工作人員測量時，將兩組卡爪機構張開一定角度，再將兩組卡爪機構的下端抵住焊接球的球徑兩端，隨著卡爪機構張開或收縮，圓弧滑桿沿圓弧滑套滑動一定長度，此時兩組卡爪機構下端的張開尺寸就是焊接球的球徑尺寸，操作簡單、便捷，測量精度高。

5、根據上述技術方案，優選地，所述卡爪機構包括直桿部和弧形的夾爪部，所述直桿部的一端與所述連接座鉸接連接，所述直桿部的另一端與所述夾爪部的端部固定連接。

6、根據上述技術方案，優選地，所述連接座上設有第一鎖定螺栓，兩組卡爪機構的直桿部通過第一鎖定螺栓鉸接連接。

7、可以看出，上述技術方案中，當兩組卡爪機構調節到位后，擰緊第一鎖定螺栓，可以實現初步鎖定兩組卡爪機構。

8、根據上述技術方案，優選地，所述定位機構還包括第二鎖定螺栓，所述第二鎖定螺栓與所述圓弧滑套螺紋連接，所述圓弧滑套上設有與所述第二鎖定螺栓相適配的螺紋通孔，所述第二鎖定螺栓的端部抵住并鎖定圓弧滑桿。

9、可以看出，上述技術方案中，當第一鎖定螺栓實現初步定位后，擰緊第二鎖定螺栓，可以實現進一步鎖定兩組卡爪機構，防止發生錯位，提高測量精度。

10、根據上述技術方案，優選地，所述圓弧滑套上設有條形通孔，所述條形通孔上設有刻度尺，所述圓弧滑桿的端部對應刻度尺的顯示數值是焊接球的球徑尺寸。

11、可以看出，上述技術方案中，圓弧滑桿的端部對應刻度尺的顯示數值是焊接球的球徑尺寸，進而便于工作人員快速讀取球徑尺寸。

12、根據上述技術方案，優選地，還包括復核機構，所述復核機構布設在卡爪機構上，所述卡爪機構的夾爪部設有貫通的中空腔體，所述復核機構包括卷尺和限位塊，所述卷尺與所述直桿部的背側固定連接，所述卷尺的端部穿過所述中空腔體，且與所述限位塊固定連接，所述限位塊抵住夾爪部的尾端。

13、可以看出，上述技術方案中，工作人員可以拉動限位塊抵住另一組卡爪部的尾端，進而快速讀取球徑尺寸，對定位機構的讀數進行復核，進一步提高測量精度。

14、本實用新型的有益效果是：

15、(1)本專利測量效果好、方式可靠、能夠有效克服焊接球在現場堆放拼裝選型大小規格的區分以及進場現場球徑大小尺寸的檢查，同時也確保焊接球進場質量檢查，避免質量瑕疵和安全隱患，便于追溯和記錄進場批次球徑規格和質量；

16、(2)本專利的測量工裝制作簡單便于安裝使用，簡易快捷，1名工人可單獨操作，節省了人力、時間和精力，從而提高檢查驗收和安裝的工作效率；

17、(3)本專利的測量工裝一次投入，可反復多次測量和其它需要測量球體結構大小尺寸場景中使用，成本較低，便于攜帶，人工效率提高，節省了大量時間和精力，從而節省人工費。

技術特征：

1.一種鋼結構焊接球的球徑測量用工裝，其特征在于，包括兩組對稱設置的卡爪機構和定位機構，兩組卡爪機構的上端通過連接座鉸接連接，兩組卡爪機構的下端抵住焊接球的球徑兩端，所述定位機構是圓弧形結構，所述定位機構的圓心與所述連接座的中心相重合，所述定位機構包括插接滑動連接的圓弧滑套和圓弧滑桿，所述圓弧滑套和圓弧滑桿的一端與卡爪機構的內側固定連接，所述圓弧滑套和圓弧滑桿的另一端插接連接。

2.根據權利要求1所述的一種鋼結構焊接球的球徑測量用工裝，其特征在于，所述卡爪機構包括直桿部和弧形的夾爪部，所述直桿部的一端與所述連接座鉸接連接，所述直桿部的另一端與所述夾爪部的端部固定連接。

3.根據權利要求2所述的一種鋼結構焊接球的球徑測量用工裝，其特征在于，所述連接座上設有第一鎖定螺栓，兩組卡爪機構的直桿部通過第一鎖定螺栓鉸接連接。

4.根據權利要求3所述的一種鋼結構焊接球的球徑測量用工裝，其特征在于，所述定位機構還包括第二鎖定螺栓，所述第二鎖定螺栓與所述圓弧滑套螺紋連接，所述圓弧滑套上設有與所述第二鎖定螺栓相適配的螺紋通孔，所述第二鎖定螺栓的端部抵住并鎖定圓弧滑桿。

5.根據權利要求4所述的一種鋼結構焊接球的球徑測量用工裝，其特征在于，所述圓弧滑套上設有條形通孔，所述條形通孔上設有刻度尺，所述圓弧滑桿的端部對應刻度尺的顯示數值是焊接球的球徑尺寸。

6.根據權利要求5所述的一種鋼結構焊接球的球徑測量用工裝，其特征在于，還包括復核機構，所述復核機構布設在卡爪機構上，所述卡爪機構的夾爪部設有貫通的中空腔體，所述復核機構包括卷尺和限位塊，所述卷尺與所述直桿部的背側固定連接，所述卷尺的端部穿過所述中空腔體，且與所述限位塊固定連接，所述限位塊抵住夾爪部的尾端。

技術總結
本技術提供了一種鋼結構焊接球的球徑測量用工裝，涉及球型鋼網架結構技術領域，包括兩組對稱設置的卡爪機構和定位機構，兩組卡爪機構的上端通過連接座鉸接連接，兩組卡爪機構的下端抵住焊接球的球徑兩端，定位機構包括插接滑動連接的圓弧滑套和圓弧滑桿，本專利測量效果好、方式可靠、能夠有效克服焊接球在現場堆放拼裝選型大小規格的區分以及進場現場球徑大小尺寸的檢查，同時也確保焊接球進場質量檢查，避免質量瑕疵和安全隱患，便于追溯和記錄進場批次球徑規格和質量，另外本專利操作簡單、便捷，推廣價值大。

技術研發人員：梁兵隆,施欽偉,秦華杰,張文超,劉衛東
受保護的技術使用者：中鐵建設集團有限公司
技術研發日：20240718
技術公布日：2025/4/28
