本發明屬于道路橋梁施工，具體涉及一種道路橋梁施工平整度測量裝置。

背景技術：

1、道路橋梁，一般由路基、路面、橋梁、隧道工程和交通工程設施等幾大部分組成，在道路橋梁的施工過程中，需要對道路橋梁的平整度進行測量，路面平整度指的是道路表面縱向凹凸量的偏差值，它關系到行車的安全、舒適以及路面所受沖擊力的大小和使用壽命，在對道路橋梁進行測量時，需要使用到平整度測量裝置。

2、目前，現有技術公開了一種道路橋梁施工平整度測量裝置，其申請?zhí)枮閏n202221896357.9，其在路面測量時，僅通過一個測量輪進行測量，檢測區域范圍少，很容易產生遺漏，而且在測量出不平整處時，還需要工人彎腰進行標記，費時費力。

技術實現思路

1、為了解決上述現有技術中提到的不足，本發明提供了一種道路橋梁施工平整度測量裝置。

2、本申請?zhí)岢隽艘环N道路橋梁施工平整度測量裝置，包括水平板，水平板底面四角分別設置行走輪，水平板上設置數個從前往后依次排列的套筒，套筒內設置測量機構，套筒的底端設置標記機構。

3、具體的，所述的測量機構包括能夠在套筒內部上下移動的豎桿，套筒頂端內壁設置插桿，豎桿頂端開設插槽，插桿能夠插入至插槽內，豎桿頂端與套筒底端內壁之間設置彈簧，插桿穿過彈簧，豎桿的底端設置測量輪，套筒的一側開設透槽，豎桿的一側設置計量板，計量板穿過透槽，套筒一側設置紅外測距儀，紅外測距儀測量計量板移動的距離。

4、具體的，所述的標記機構包括設置于套筒底端的圓環，圓環的底端開設第一環形槽，圓環內設置腔體，腔體內設置齒圈，腔體頂端內壁開設第二環形槽，第二環形槽內設置數個移動塊，移動塊的底端設置連塊，連塊的底端與齒圈的頂端連接，齒圈的底端一側設置標記筆，標記筆穿過第一環形槽，腔體頂端設置電機，電機的輸出軸底端設置齒輪，齒輪與齒圈內且與齒圈嚙合配合。

5、與現有技術相比，本發明具有以下有益效果：

6、推動水平板進行移動，帶動套筒進行移動，套筒內的測量機構對路面進行平整度測量，測量到不平整處時，標記機構開始工作，將不平整處進行標記，以便后續進行修補，而且通過數個測量機構，可以同時對一個區域內進行全方位的測量，避免產生遺漏。

技術特征：

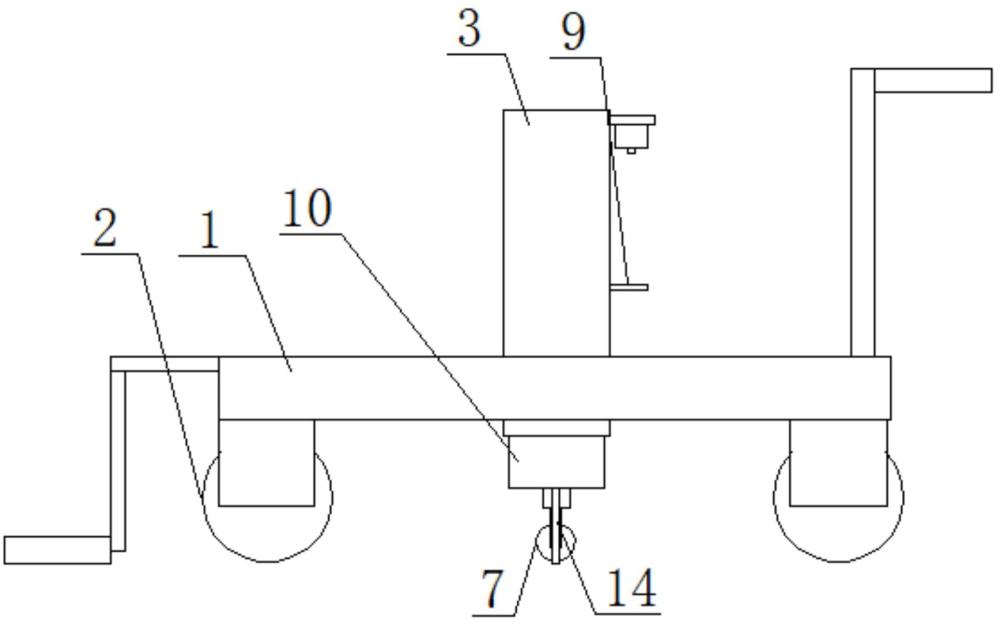

1.一種道路橋梁施工平整度測量裝置，其特征在于：包括水平板（1），水平板（1）底面四角分別設置行走輪（2），水平板（1）上設置數個從前往后依次排列的套筒（3），套筒（3）內設置測量機構，套筒（3）的底端設置標記機構。

2.根據權利要求1所述的一種道路橋梁施工平整度測量裝置，其特征在于：所述的測量機構包括能夠在套筒（3）內部上下移動的豎桿（4），套筒（3）頂端內壁設置插桿（5），豎桿（4）頂端開設插槽，插桿（5）能夠插入至插槽內，豎桿（4）頂端與套筒（3）底端內壁之間設置彈簧（6），插桿（5）穿過彈簧（6），豎桿（4）的底端設置測量輪（7），套筒（3）的一側開設透槽（8），豎桿（4）的一側設置計量板（9），計量板（9）穿過透槽（8），套筒（3）一側設置紅外測距儀，紅外測距儀測量計量板（9）移動的距離。

3.根據權利要求1所述的一種道路橋梁施工平整度測量裝置，其特征在于：所述的標記機構包括設置于套筒（3）底端的圓環（10），圓環（10）的底端開設第一環形槽（11），圓環（10）內設置腔體，腔體內設置齒圈（12），腔體頂端內壁開設第二環形槽（13），第二環形槽（13）內設置數個移動塊，移動塊的底端設置連塊，連塊的底端與齒圈（12）的頂端連接，齒圈（12）的底端一側設置標記筆（14），標記筆（14）穿過第一環形槽（11），腔體頂端設置電機，電機的輸出軸底端設置齒輪，齒輪與齒圈（12）內且與齒圈（12）嚙合配合。

技術總結
一種道路橋梁施工平整度測量裝置，包括水平板，水平板底面四角分別設置行走輪，水平板上設置數個從前往后依次排列的套筒，套筒內設置測量機構，套筒的底端設置標記機構，推動水平板進行移動，帶動套筒進行移動，套筒內的測量機構對路面進行平整度測量，測量到不平整處時，標記機構開始工作，將不平整處進行標記，以便后續進行修補，而且通過數個測量機構，可以同時對一個區域內進行全方位的測量，避免產生遺漏。

技術研發人員：解際強,解子曦,史永忠,鄭洪生
受保護的技術使用者：濟南海依蘭機電液壓有限公司
技術研發日：
技術公布日：2025/4/28
