本技術涉及電解設備，具體涉及一種用于電解液的流量計防結晶結構。

背景技術：

1、二氧化錳電解設備的原理是將電解液通過泵抽入到高位枧內，然后高位枧內的電解液流入到電解槽內進行電解。電解液進入電解槽中的流量影響電解反應速率和電化學反應質量，因此需要對進入電解槽中的電解液流量進行監控和控制，保持適當水平，以確保反應質量。

2、流量計是測量流體流量常用的儀表，采用現有的流量計用于電解液流量測量，管道極易因結晶造成堵塞，原因有：電解液鈣鎂含量高，添加劑沾黏；流量計測量精度要求管徑變小；電解液在管道連接或毛糙處本身極易結晶；電解液中由于存在微電流，遇金屬部分會發生微電解，產生黑色堅硬結晶體，加快了管道結晶堵塞速度。

技術實現思路

1、針對上述現有技術中存在的問題，本實用新型提供一種流量計防結晶結構。

2、本實用新型采用的技術方案如下：?一種流量計防結晶結構，包括流量計本體，所述流量計本體上設有與工藝管道對接的進液口，所述進液口外壁為直管，所述工藝管道套接于進液口外壁上，所進液口包括外管和襯里，所述襯里采用絕緣防腐材質，且襯里完全包覆外管使外管不接觸流經的液體，所述外管和襯里的內徑均為由外向內漸縮設置，襯里的最外端為薄壁設計。

3、進一步地，所述襯里的材質為氟塑料。

4、進一步地，所述襯里的內壁做鏡面處理。

5、進一步地，所述工藝管道采用過盈配合套接在進液口上，并通過抱箍與進液口緊固連接，所述抱箍與進液口的外管對應。

6、進一步地，所述流量計本體為電磁流量計。

7、本實用新型的有益效果在于：本實用新型中流量計與工藝管道之間的連接方式取消了傳統的法蘭連接，而采用套接直通連接，避免了電解液在法蘭接縫處結晶，進液口處采用獨特的結構設計，對內部進行光滑縮徑，不僅保障了測量精度要求，而且，襯里與工藝管道之間光滑過渡，改善了管內結晶結垢現象，內壁做襯氟鏡面處理，導管內部更光滑，導管內部不存在凹凸不平的缺陷，從而不易結垢。

技術特征：

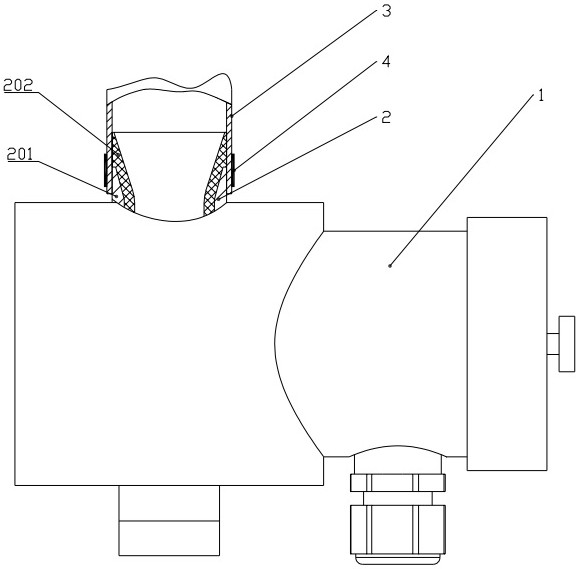

1.一種流量計防結晶結構，包括流量計本體（1），所述流量計本體（1）上設有與工藝管道（3）對接的進液口（2），其特征在于：所述進液口（2）外壁為直管，所述工藝管道（3）套接于進液口（2）外壁上，所進液口（2）包括外管（201）和襯里（202），所述襯里（202）采用絕緣防腐材質，且襯里（202）完全包覆外管（201）使外管（201）不接觸流經的液體，所述外管（201）和襯里（202）的內徑均為由外向內漸縮設置，襯里（202）的最外端為薄壁設計。

2.如權利要求1所述的一種流量計防結晶結構，其特征在于：所述襯里（202）的材質為氟塑料。

3.如權利要求1所述的一種流量計防結晶結構，其特征在于：所述襯里（202）的內壁做鏡面處理。

4.如權利要求1所述的一種流量計防結晶結構，其特征在于：所述工藝管道（3）采用過盈配合套接在進液口（2）上，并通過抱箍與進液口（2）緊固連接，所述抱箍與進液口（2）的外管（201）對應。

5.如權利要求1所述的一種流量計防結晶結構，其特征在于：所述流量計本體（1）為電磁流量計。

技術總結
本技術公開了一種流量計防結晶結構，包括流量計本體，所述流量計本體上設有與工藝管道對接的進液口，所述進液口外壁為直管，所述工藝管道套接于進液口外壁上，所進液口包括外管和襯里，所述襯里采用絕緣防腐材質，且襯里完全包覆外管使外管不接觸流經的液體，所述外管和襯里的內徑均為由外向內漸縮設置，襯里的最外端為薄壁設計。本技術中流量計與工藝管道之間采用套接直通連接，避免了電解液在法蘭接縫處結晶，進液口處采用獨特的結構設計，對內部進行光滑縮徑，不僅保障了測量精度要求，而且，襯里與工藝管道之間光滑過渡，改善了管內結晶結垢現象。

技術研發人員：蘇之,魯承東,唐言,胡雨暉
受保護的技術使用者：湖南沃福盛科技有限公司
技術研發日：20240730
技術公布日：2025/4/28
