本發明屬于柔性交流輸電facts(flexible?ac?transmission?systems)領域，特別涉及一種固定串聯補償裝置阻尼回路保護方法、裝置、設備及介質。

背景技術：

1、當前超/特高壓長線路在跨省跨區電力資源配置層面發揮了重要作用，而超/特高壓長線路感抗是制約其輸電能力的關鍵因素。串聯補償成套裝置(簡稱：串補)可以有效減小交流長線路感抗，顯著提升其輸電能力和電網穩定極限，對于保障電網跨區互聯和遠距離清潔能源傳輸起著至關重要的作用。串補一般由電容器組、氧化鋅限壓器、火花間隙、旁路開關、阻尼回路組成，其中電容器組和氧化鋅限壓器并聯，火花間隙與旁路開關并聯后與阻尼回路串聯再與電容器組串聯。其中阻尼回路主要作用有：1)正常操作串補系統停運時，電容器組需通過旁路開關和阻尼回路放電，此時阻尼回路起到限制放電電流的作用；2)線路故障或串補系統故障時，可能產生過電壓，此時火花間隙會被擊穿以限制過電壓，阻尼回路此時起到限制間隙放電電流作用，確保串聯電容器組、旁路開關和火花間隙的安全運行。

2、由此可見，阻尼回路只在串補系統投退或者發生故障才發揮作用，在串補系統正常運行過程中，阻尼回路處于斷開狀態，因此阻尼回路故障具有很強的隱蔽性，且目前尚未有專門的阻尼回路保護裝置，一旦阻尼回路發生故障，很難被及時發現。

3、基于此，本案發明人進行深入研究，本案由此產生。

技術實現思路

1、本發明的目的，在于提供一種固定串聯補償裝置阻尼回路保護方法、裝置、設備及介質，能夠及時發現阻尼回路的異常狀態，保證固定串聯補償裝置的安全穩定運行。

2、為了達成上述目的，本發明的解決方案是：

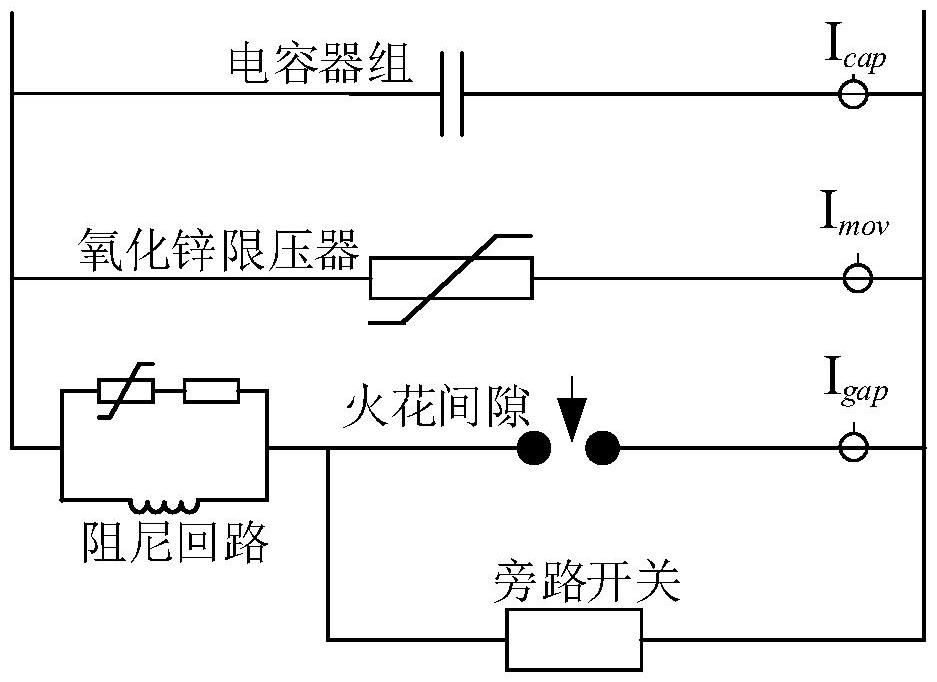

3、一種固定串聯補償裝置阻尼回路保護方法，所述固定串聯補償裝置包括相互并聯連接的電容器組、氧化鋅限壓器、放電支路，其中，放電支路包括火花間隙、旁路開關和阻尼回路，所述火花間隙與旁路開關并聯后再與阻尼回路串聯；包括，

4、獲取第一時間段[t0,t1]的阻尼回路電流絕對值最大值imax1，獲取第三時間段[t2,t3]的阻尼回路電流絕對值最大值imax3，其中，t0為阻尼回路電流瞬時值大于設定值的時刻，t1為t0時刻后第一個電流過零點時刻，t2為t0時刻后第二個電流過零點時刻，t3為t0時刻后第三個電流過零點時刻；

5、比較所述第一時間段[t0,t1]的阻尼回路電流絕對值最大值imax1和第三時間段[t2,t3]的阻尼回路電流絕對值最大值imax3，若imax3≤kimax1，判斷阻尼回路正常，否則判斷阻尼回路異常；其中，k為比例系數。

6、其中，所述阻尼回路包括阻尼電抗和阻尼電阻支路，所述阻尼電抗和阻尼電阻支路并聯連接。

7、其中，所述阻尼電阻支路包括阻尼電阻；或，包括串聯連接的阻尼電阻和非線性電阻；或，包括串聯連接的阻尼電阻和空氣間隙。

8、其中，包括，判斷收到火花間隙觸發導通指令時，

9、獲取第一時間段[t0,t1]的電容器電流絕對值最大值imax11和第三時間段[t2,t3]的電容器電流絕對值最大值imax13，比較所述第一時間段[t0,t1]的電容器電流絕對值最大值imax11和第三時間段[t2,t3]的電容器電流絕對值最大值imax13，得到第一判斷結果；

10、獲取第一時間段[t0,t1]的間隙電流絕對值最大值imax21和第三時間段[t2,t3]的間隙電流絕對值最大值imax23，比較所述第一時間段[t0,t1]的間隙電流絕對值最大值imax21和第三時間段[t2,t3]的間隙電流絕對值最大值imax23，得到第二判斷結果；

11、若第一判斷結果與第二判斷結果均為阻尼回路異常，判斷阻尼回路異常，否則判斷阻尼回路正常。

12、其中，包括，判斷未收到火花間隙觸發導通指令、收到旁路開關的合閘指令，且旁路開關支路有電流互感器時，

13、獲取第一時間段[t0,t1]的電容器電流絕對值最大值imax31和第三時間段[t2,t3]的電容器電流絕對值最大值imax33，比較所述第一時間段[t0,t1]的電容器電流絕對值最大值imax31和第三時間段[t2,t3]的電容器電流絕對值最大值imax33，得到第三判斷結果；

14、獲取第一時間段[t0,t1]的旁路開關電流絕對值最大值imax41和第三時間段[t2,t3]的旁路開關電流絕對值最大值imax43，比較所述第一時間段[t0,t1]的旁路開關電流絕對值最大值imax41和第三時間段[t2,t3]的旁路開關電流絕對值最大值imax43，得到第四判斷結果；

15、若第三判斷結果與第四判斷結果均為阻尼回路異常，判斷阻尼回路異常，否則判斷阻尼回路正常。

16、其中，包括，判斷未收到火花間隙觸發導通指令、收到旁路開關的合閘指令，且旁路開關支路無電流互感器時，

17、獲取第一時間段[t0,t1]的電容器電流絕對值最大值imax51和第三時間段[t2,t3]的電容器電流絕對值最大值imax53，比較所述第一時間段[t0,t1]的電容器電流絕對值最大值imax51和第三時間段[t2,t3]的電容器電流絕對值最大值imax53，若imax53≤kimax51，判斷阻尼回路正常，否則判斷阻尼回路異常；其中，k為比例系數。

18、一種固定串聯補償裝置阻尼回路保護裝置，所述固定串聯補償裝置包括相互并聯連接的電容器組、氧化鋅限壓器、放電支路，其中，放電支路包括火花間隙、旁路開關和阻尼回路，所述火花間隙與旁路開關并聯后再與阻尼回路串聯；包括，

19、電流數據獲取模塊，被配置為獲取第一時間段[t0,t1]的阻尼回路電流絕對值最大值imax1，獲取第三時間段[t2,t3]的阻尼回路電流絕對值最大值imax3，其中，t0為阻尼回路電流瞬時值大于設定值的時刻，t1為t0時刻后第一個電流過零點時刻，t2為t0時刻后第二個電流過零點時刻，t3為t0時刻后第三個電流過零點時刻；以及，

20、比較判斷模塊，被配置為比較所述第一時間段[t0,t1]的阻尼回路電流絕對值最大值imax1和第三時間段[t2,t3]的阻尼回路電流絕對值最大值imax3，若imax3≤kimax1，判斷阻尼回路正常，否則判斷阻尼回路異常；其中，k為比例系數。

21、其中，所述阻尼回路包括阻尼電抗和阻尼電阻支路，所述阻尼電抗和阻尼電阻支路并聯連接。

22、其中，所述阻尼電阻支路包括阻尼電阻；或，包括串聯連接的阻尼電阻和非線性電阻；或，包括串聯連接的阻尼電阻和空氣間隙。

23、其中，包括，判斷收到火花間隙觸發導通指令時，

24、獲取第一時間段[t0,t1]的電容器電流絕對值最大值imax11和第三時間段[t2,t3]的電容器電流絕對值最大值imax13，比較所述第一時間段[t0,t1]的電容器電流絕對值最大值imax11和第三時間段[t2,t3]的電容器電流絕對值最大值imax13，得到第一判斷結果；

25、獲取第一時間段[t0,t1]的間隙電流絕對值最大值imax21和第三時間段[t2,t3]的間隙電流絕對值最大值imax23，比較所述第一時間段[t0,t1]的間隙電流絕對值最大值imax21和第三時間段[t2,t3]的間隙電流絕對值最大值imax23，得到第二判斷結果；

26、若第一判斷結果與第二判斷結果均為阻尼回路異常，判斷阻尼回路異常，否則判斷阻尼回路正常。

27、其中，包括，判斷未收到火花間隙觸發導通指令、收到旁路開關的合閘指令，且旁路開關支路有電流互感器時，

28、獲取第一時間段[t0,t1]的電容器電流絕對值最大值imax31和第三時間段[t2,t3]的電容器電流絕對值最大值imax33，比較所述第一時間段[t0,t1]的電容器電流絕對值最大值imax31和第三時間段[t2,t3]的電容器電流絕對值最大值imax33，得到第三判斷結果；

29、獲取第一時間段[t0,t1]的旁路開關電流絕對值最大值imax41和第三時間段[t2,t3]的旁路開關電流絕對值最大值imax43，比較所述第一時間段[t0,t1]的旁路開關電流絕對值最大值imax41和第三時間段[t2,t3]的旁路開關電流絕對值最大值imax43，得到第四判斷結果；

30、若第三判斷結果與第四判斷結果均為阻尼回路異常，判斷阻尼回路異常，否則判斷阻尼回路正常。

31、其中，包括，判斷未收到火花間隙觸發導通指令、收到旁路開關的合閘指令，且旁路開關支路無電流互感器時，

32、獲取第一時間段[t0,t1]的電容器電流絕對值最大值imax51和第三時間段[t2,t3]的電容器電流絕對值最大值imax53，比較所述第一時間段[t0,t1]的電容器電流絕對值最大值imax51和第三時間段[t2,t3]的電容器電流絕對值最大值imax53，若imax53≤kimax51，判斷阻尼回路正常，否則判斷阻尼回路異常；其中，k為比例系數。

33、一種計算機設備，包括存儲器、處理器，以及存儲在所述存儲器中并可在所述處理器上運行的計算機程序；所述處理器執行所述計算機程序時實現如前所述的固定串聯補償裝置阻尼回路保護方法的步驟。

34、一種計算機可讀存儲介質，所述計算機可讀存儲介質存儲有計算機程序；所述計算機程序被處理器執行時實現如前所述的固定串聯補償裝置阻尼回路保護方法的步驟。

35、采用上述方案后，本發明通過檢測固定串聯補償裝置中電容器組經火花間隙或旁路開關的放電電流的幅值衰減程度來判斷阻尼回路是否異常，為固定串聯補償裝置中的阻尼回路提供了保護功能，在電容器組每次放電過程中均可以監視阻尼回路狀態，防止設備故障擴大。
